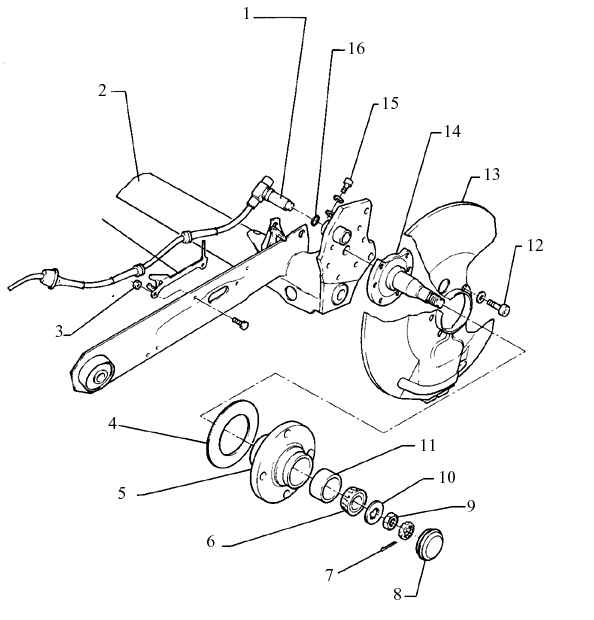

10.3.5. Элементы АБС задних тормозовЭлементы АБС задних тормозов (моделей до января 1989 года)
|
1. Датчик скорости вращения колеса смажьте жидкостью тормозного цилиндра
перед установкой
проверьте свободный ход подшипника ступицы колеса и отрегулируйте его,
если необходимо, перед установкой датчика
2. Задний мост
продается в качестве запасной части с установпенной втулкой для крепления
датчика скорости
3. Кронштейн для крепления проводов
прикреплен к рычагу подвески
4. 10 Н.м.
5. Ротор
снимайте постепенно, вставляя оправку в отверстия ступицы колеса
| 6. Ступица колеса
7. Подшипник ступицы колеса
8. Шплинт
9. Масляной колпачок
10. Гайка
11. Упорная шайба
12. Внутренняя обойма подшипника ступицы колеса
13. 30 Н.м.
14. Цапфа ступицы колеса
15. 10 Н.м.
16. Уплотнительнов кольцо всегда заменяйте
|

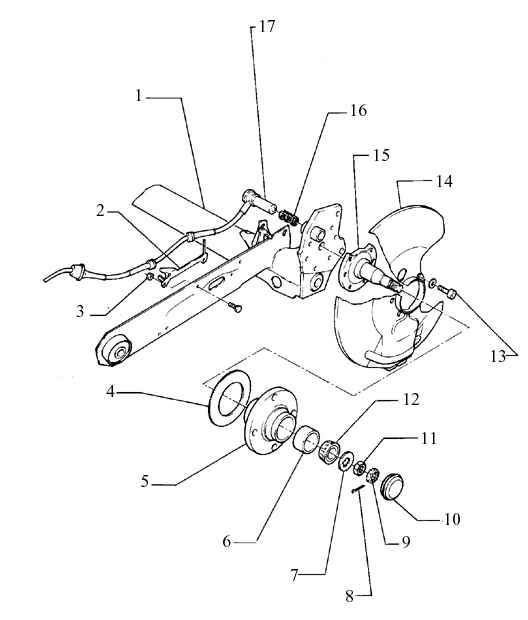

Элементы АБС задних тормозов (моделей после января 1989 года)
1. Задний мост
продается в качестве заласной части с установленной втулкой для крепления
датчика скорости
2. Кронштейн для крепления проводов лрикрепив их к рычагу подвески
3. 10 Н.м.
4. Ротор
снимайте постепенно, вставляя оправку в отверстия ступицы колеса
5. Ступица колеса
6. Внутренняя обойма подшипника ступицы колеса
7. Упорная шайба
8. Шплинт
всегда заменяйте
9. Стопорное кольцо
10. Масляный колпачок
| 11. Гайка
12. Подшипник ступицы колеса
13. 30 Н.м.
14. Грязезащитный щиток
15. Цапфа ступицы колеса
16. Крепежная втулка
для установки: смажьте жидкостью тормозного цилиндра и вставьте в гнездо
стойки до упора
17. Датчик скорости вращения колеса
одинаков для левой и правой сторон
для снятия просто вытащите его из гнезда
для установки проверьте свободный ход подшипника сгтицы колеса и отрегулируйте
его, если необходимо, перед установкой датчика
вставьте в гнездо пальцами до упора
|
Элементы АБС задних тормозов (полноприводные модели, выпуска до января
1989 года выпуска)
|
1. Стойка подшипника ступицы колеса
продается в качестве запасной часта с установленной втулкой для укрепления
датчика скорости
2. Самоконтрящаяся гайка.
момент затяжки: 320 Н.м.
всегда заменяйте
закручивайте и откручивайте, только когда автомобиль стоит на земле
нанесите клей D6 на резьбу гайки при ее установке
|
3. 10 Н.м.
4. Уплотнительное кольцо
всегда заменяйте
5. Датчик скорости
6. Полуось, ШРУС и ротор
внешний ШРУС продается в качестве запасной части с установленным ротором
|

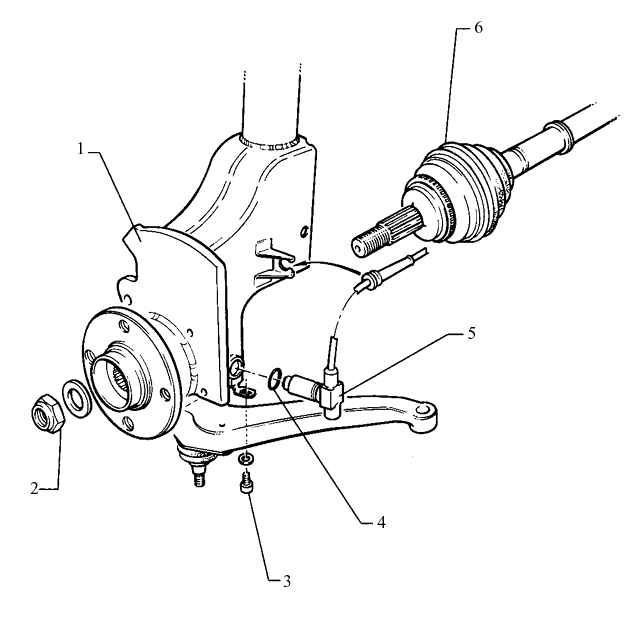

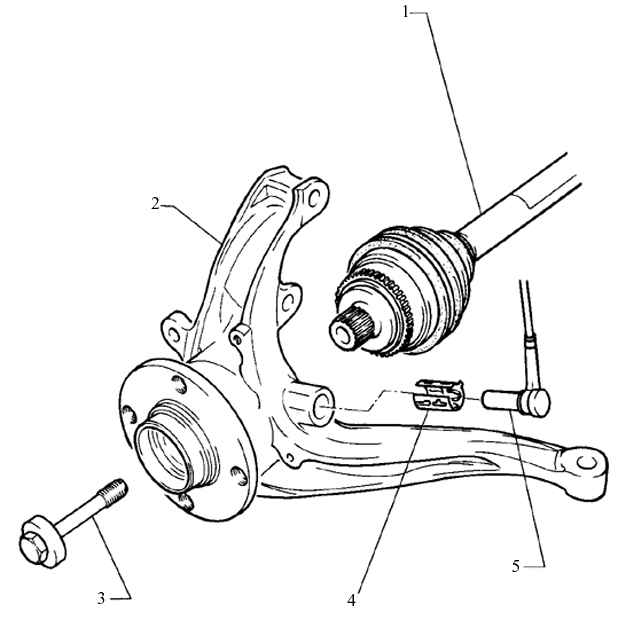

Элементы АБС задних тормозов (полноприводные модели, выпуска с января
1989 года выпуска)
1. Полуось, ШРУС и ротор
продается в качестве запасной часто установленным ротором
полуось не склеивается со ступицей колеса
число зубьев на роторе уменьшено на половину по сравнению со старой модификацией
немного достаньте датчик скорости перед снятием полуоси со ступицы колеса
2. Стойка подшипника ступицы колеса
продается в качестве запасной части с гнездом для установки втулки и датчика
скорости
3. 120 H.м.
всегда заменяйте
посте закручивания до требуемого момента затяжки проверните дололнительно
на четверть оборота (90°)
закручивайте и откручивайте, только когда автомобиль стоит на земле
| 4. Крепежная втулка
для установки: смажьте тормозной жидкостью и установите в гнездо стойки
до упора
5. Датчик скорости
одинаков для левой и правой сторон
для снятия, просто достаньте его из гнезда
для установки: установите в гнездо пальцами до упора
|
|
