11.3. Энергопоглощающая рулевая колонка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1) отсоедините провод отрицательной клеммы аккумулятора для отключения системы воздушной подушки безопасности
2) установите передние колеса прямо
3) снимите воздушную подушку безопасности

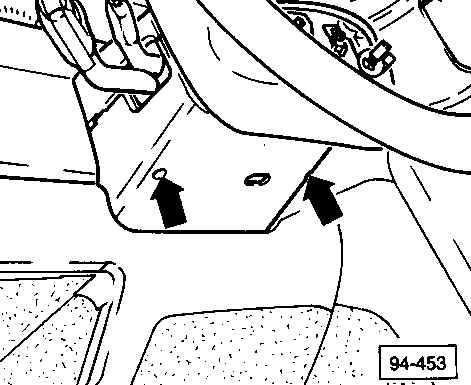

4) снимите кожух блока выключателей рулевой колонки (указан стрелками)

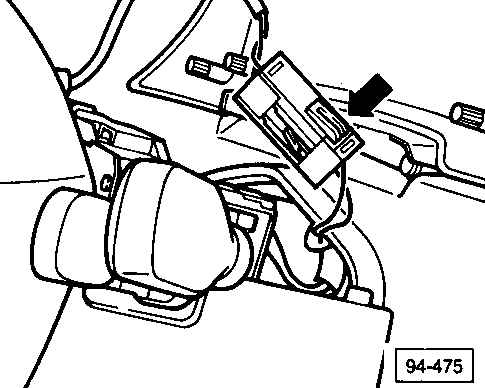

5) отсоедините разъем подключения воздушной подушки безопасности, расположенный под кожухом блока выключателей рулевой колонки. Для этого, при помощи отвертки, вдавите язычок (указан стрелкой) на краю разъема
6) снимите рулевое колесо

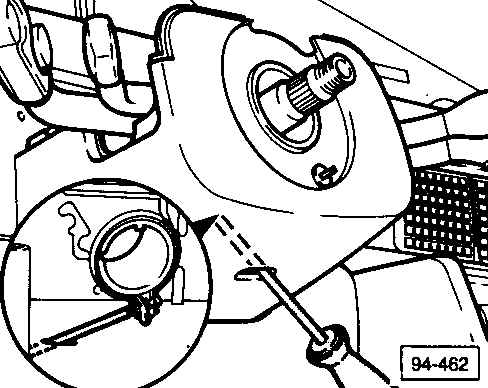

7) ослабьте зажим на блоке выключателей рулевой колонки и снимите блок выключателей

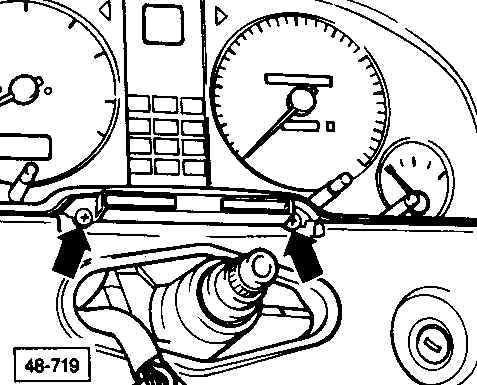

8) снимите винты (указаны стрелками), крепящие приборный щиток
9) отсоедините разъем подключения и снимите приборный щиток
10) отсоедините разъем замка зажигания от замка рулевой колонки

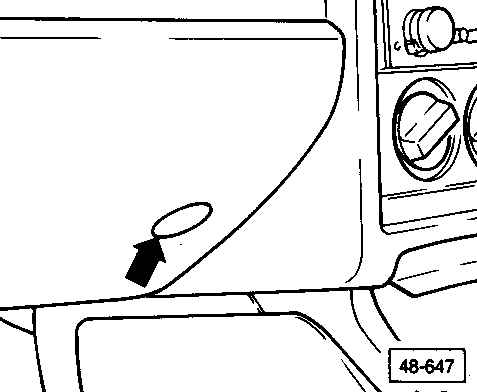

11) открутите четыре болта крепления коленного буфера и снимите колпачок (указан стрелкой)
12) отсоедините контрольные разъемы от коленного буфера и уберите их в сторону
13) снимите коленный буфер

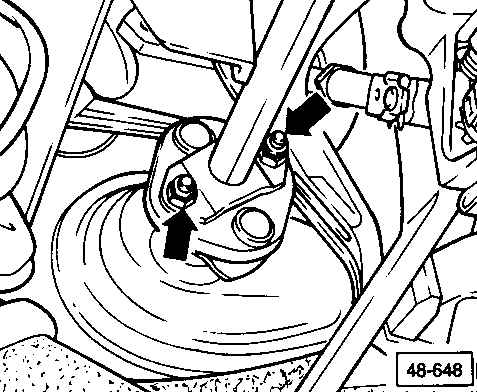

14) отсоедините основание вала рулевой колонки (указано стрелками) от крепежного кронштейна
15) при помощи отвертки длиной примерно 15 мм, аккуратно снимите чехол с вала рулевой колонки

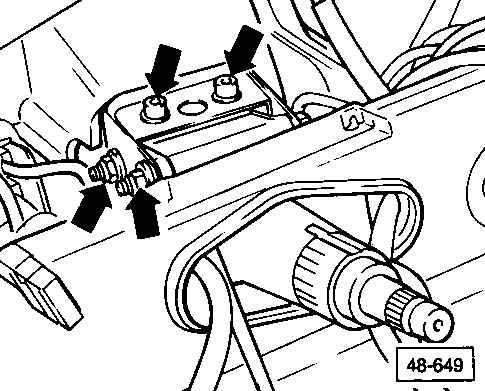

16) открутите гайки (указаны стрелками), крепящие кожух рулевой колонки/ крепежную пластину к крепежному кронштейну
17) опустите рулевую колонку вниз и поверните ее так, чтобы ее можно было снять снизу панели приборов

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1) установите рулевую колонку снизу в отверстие панели приборов
2) установите рулевую колонку/ крепежную пластину на крепежный кронштейн. Вставьте болты
3) вставьте ключ в замок зажигания
4) отомкните замок рулевой колонки, чтобы можно было вращать вал рулевой колонки

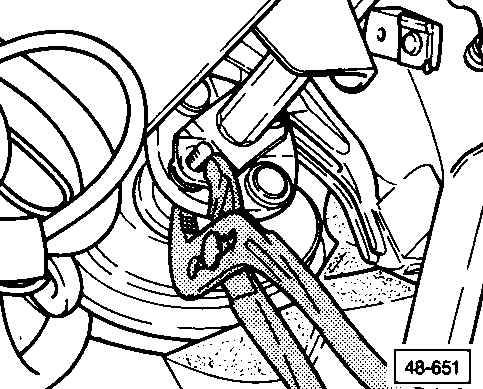

5) прижмите основание рулевой колонки к трубке с фланцами и крепежному кронштейну при помощи плоскогубцев. Соедините их при помощи болтов
6) затяните гайки крепления (указаны стрелками) рулевой колонки и кронштейна
7) подсоедините разъем замка зажигания к замку рулевой колонки

Предупреждение

Не пытайтесь выпрямить элементы рулевого управления или проводить на них ремонтные сварочные работы.
