11.6. Регулировка свободного хода рейки рулевого управления

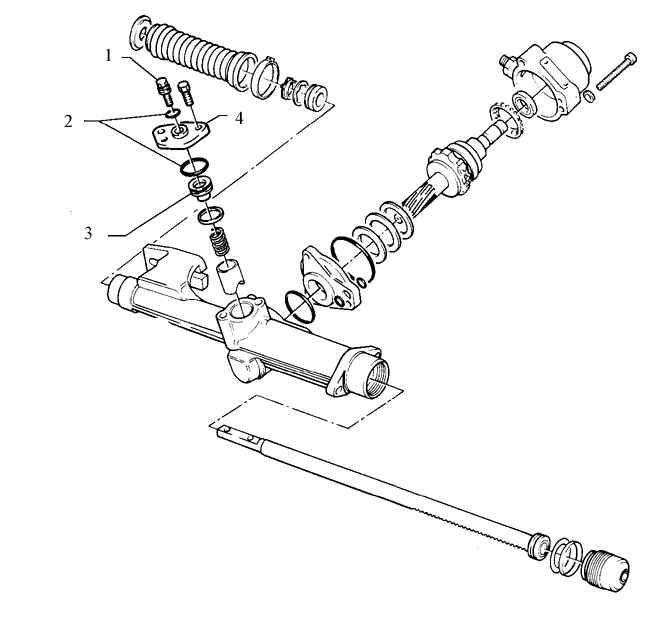

Элементы ползунка рейки

1. Регулировочный винт
2. Уплотнитепьное кольцо, всегда заменяйте, не устанавливалось на моделях до VIN 89 JA 413 627
3. Втулка сальника
4. Крышка


Для проведения регулировки свободного хода рейки необходимо 2 механика. Регулировка проводится при заглушенном двигателе, автомобиль при проведении регулировки должен стоять на земле. Колеса должны стоять прямо.

Регулировочный винт

ПОРЯДОК ВЫПОЛНЕНИЯ
1) поверните рулевое колесо из стороны в сторону примерно на 30о от центрального положения и прислушайтесь, не издает ли реечный механизм рулевого управления скрип или стук
2) при этом второй механик должен закручивать регулировочный винт (указан стрелкой) по часовой стрелке пока скрип и стук не прекратятся
3) проведите контрольное вождение и отрегулируйте свободный ход рейки еще раз, если необходимо

Система гидроусиления рулевого управления заполнена гидравлической жидкостью, деталь G 002 000.
