11.8.5. Насос гидроусилителя рулевого управления (Vickers)

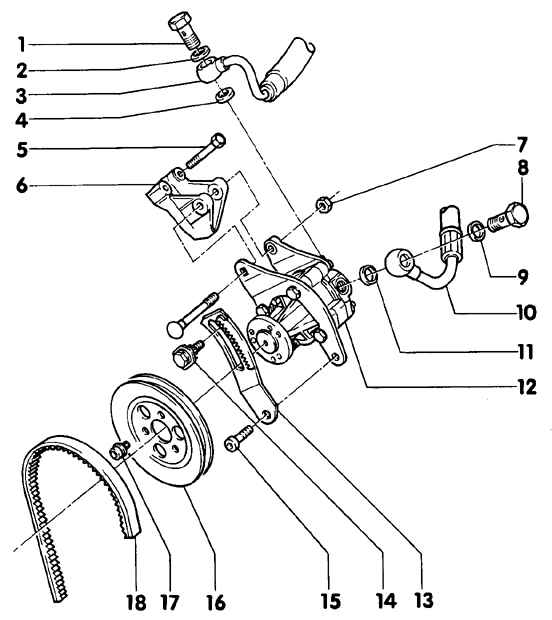

Насос гидроусилителя рулевого управления (Vickers)

1. 45 Н.м.
2. Уплотнительное кольцо
всегда заменяйте
3. Трубка высокого давления
момент затяжки крепления: 45 Н.м.
4. Уплотнительное кольцо
всегда заменяйте
5. 20 Н.м.
6. Кронштейн
7. 20 Н.м.
8. 50 Н.м.
9. Уплотнительное кольцо
всегда заменяйте
10. Всасывающий шланг
11. Уплотнительное кольцо

12. Лопастной насос
существуют лопастные насосы раличных видов
перед установкой, заполните всасывающую часть гидравлической жидкостью и повращайте насос, чтобы жидкость стала выходить из выходного канала
13. Натяжное устройство
14. Болт/ гайка натяжного устройства
15. 20 Н.м.
16. Шкив клинового ремня
устанавливаете отметкой "4Z" вперед
17. 25 Н.м.
18. Клиновый ремень, 12.5x992 мм

Предупреждение

Система гидроусиления заполнена гидравлической жидкостью, деталь G 002 000.

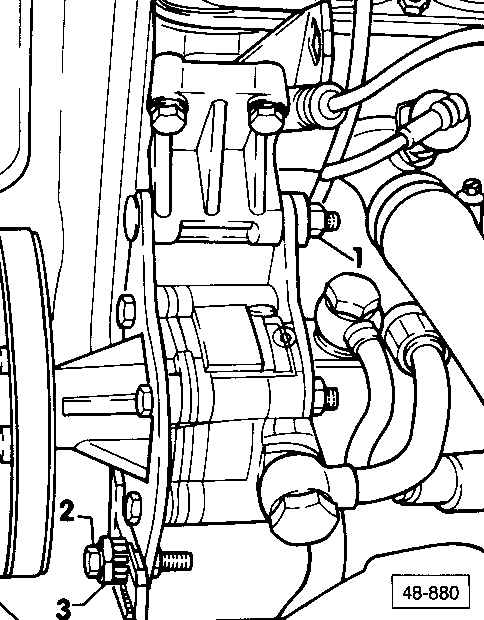

Натяжение клинового ремня

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте гайку 1

2) ослабьте болт 2

3) поверните гайку 3 на натяжном устройстве для натяжения ремня

4) ремень натянут правильно, если он прогибается под давлением пальца примерно на 10 мм посередине между двумя шкивами

5) затяните болт 2

6) затяните гайку 1
