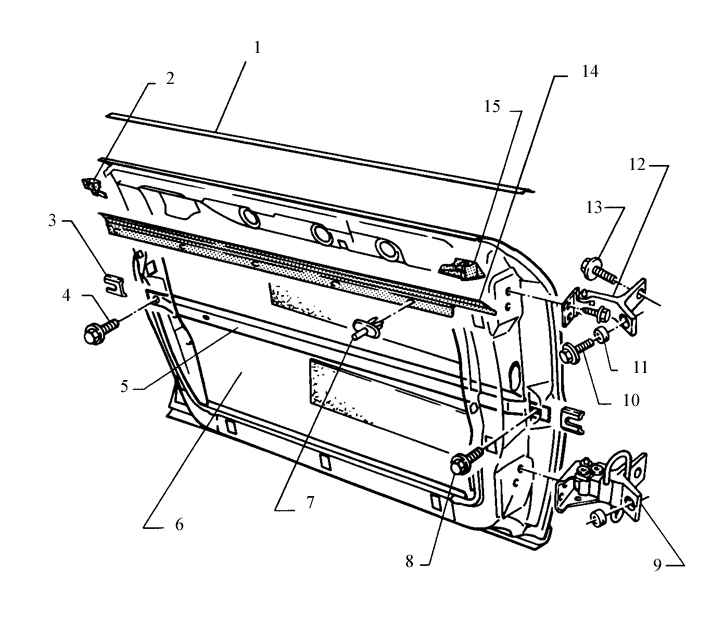

12.11. Передняя дверь, нижняя дверная петляПередняя дверь в сборке
1. Накладка паза двери
только на моделях Ауди-90
для снятия вытащите из верхней части обивки двери
2. Уплотняющая прокладка, задняя
3. Установочная шайба
4. Болт, 8 Н.м.
5. Противоударный брусок
6. Обшивка двери
7. Расширяющиеся фиксаторы
8. Болт, 8 Н.м. |
9. Дверная петля, нижняя, с ограничителем
открывания двери
10. Болт, 30 Н.м.
11. Втулка с нарезкой
12. Дверная петля, верхняя
13. Болт, 30 Н.м.
14. Уплотнитель оконного паза, внешний
снятие возможно только при условии снятия держателя окна
15. Уплотняющая прокладка, передняя |

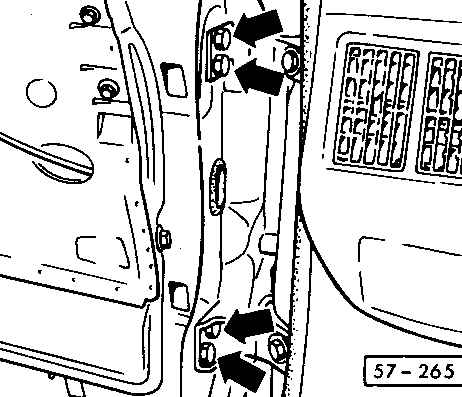

Передняя дверь, снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
отвинтите болты с шестигранной головкой
(стрелки)
|
|
Установка
Установку выполняйте в обратном порядке, принимая во внимание следующее:
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) установите болты с шестигранной
головкой |
 |

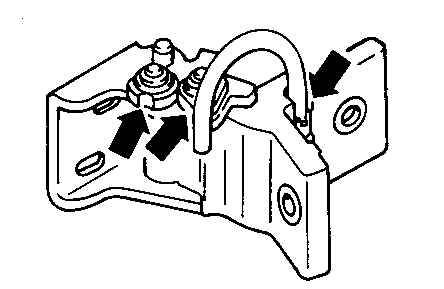

2) нанесите смазку AOS 126 000
05 или эквивалентную на указанные места нижней дверной петли |
|

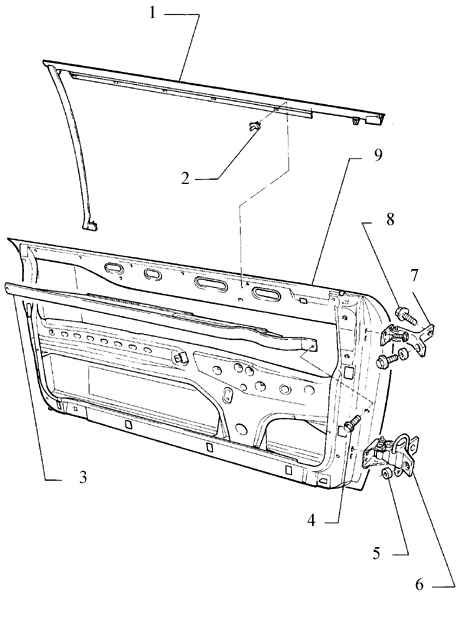

Передняя дверь в сборке (модели Купе)
1. Уплотнитель оконного паза
снятие возможно тольуко при условии снятия держателя окна
2. Расширяющийся фиксатор
3. Противоударный брусок
4. Болт с шестигранной головкой
|
5. Втулка
6. Дверная петля, с ограничителем открывания двери
7. Дверная петля, верхняя
8. Болт с шестигранной головкой, 40 Н.м.
9. Дверь |
Передняя дверь, снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
отсоедините электрические провода регулятора
окна, дверных замков и зеркала |
|
Передняя дверь, установка
|
|
Установку выполняйте в обратном порядке.
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) выровняйте и отрегулируйте
дверь |
| 2) проверьте и отрегулируйте, как
необходимо, регулятор окна |
| 3) подсоедините все электрические
провода и разъемы |
| 4) проверьте, насколько правильно
функционируют стеклоподъемник, зеркала и дверные замки |
 |

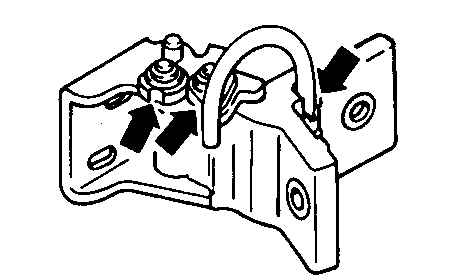

5) нанесите смазку AOS 126 000 05 или ее
эквивалент на указанные места (стрелки) нижней дверной петли |
|
Передняя дверь, замена

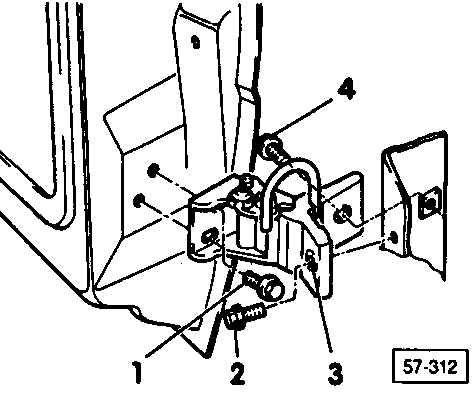

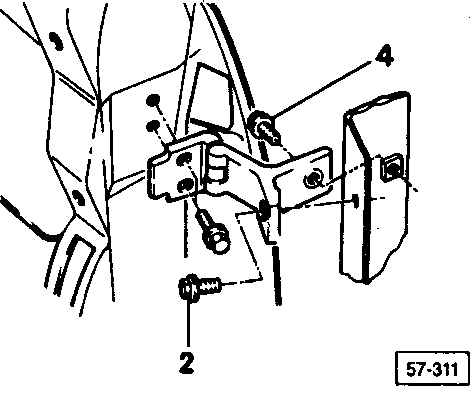

Начиная с VIN 8B MA 008 401, дверная обшивка была изменена. Поэтому в качестве
запасной части будут доступны лишь двери, выполненные в новом стиле. При установке
новой двери на старый автомобиль, необходимо также произвести установку или
замену следующих деталей:
1 – декоративная дверная панель;
2 – регулятор окна;
3 – внешняя дверная уплотняющая прокладка;
4 – плоская гайка/ шайба;
5 – крышка декоративной панели;
6 – основа держателя внешнего зеркала.
|
