12.3. Тросик капота

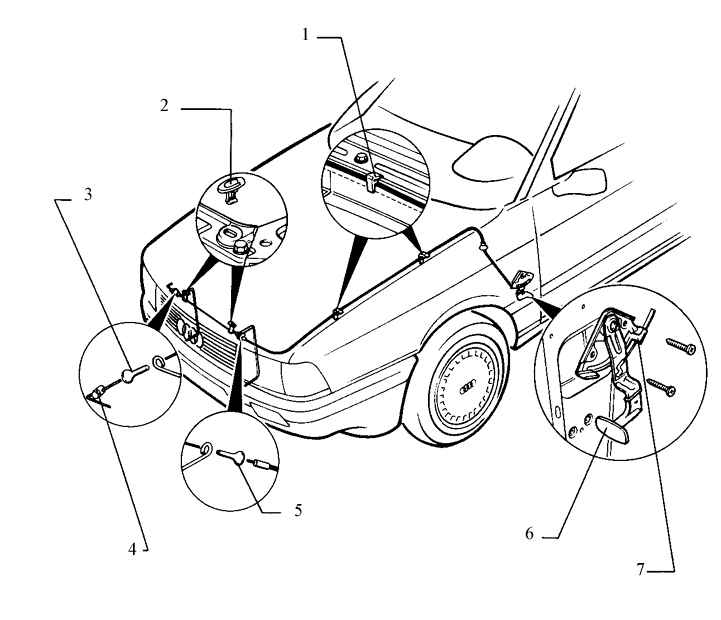

Тросик капота для моделей с кузовами Седан
1. Фиксирующие скобы, установлены на выступе крыла
2. Фиксатор, для установки поверните на 90°
3. Направляющая втулка
4. Держатель тросика, доступ к нему обеспечивается через отверстие для
доступа
согните конекц тросика замка капота позади держателя тросика
|
5. Направляющая втулка
6. Приводной механизм запирающего устройства
7. Фиксирующий зажим |
Тросик капота, отсоединение
| ПОРЯДОК ВЫПОЛНЕНИЯ |

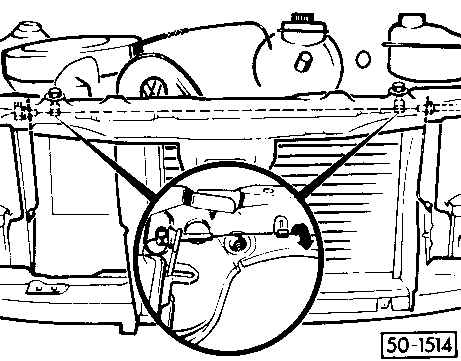

| 1) через отверстие для доступа
снимите держатель тросика |
 |
2) вытяните тросик капота (вставка) |
|
Тросик капота, отсоединение для модели Купе
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

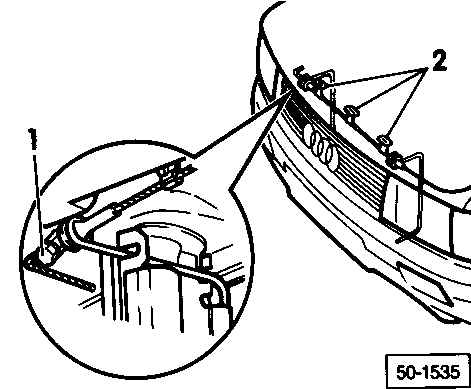

1) через отверстие для доступа
отсоедините держатель тросика 1 |
| 2) отсоедините тросик от кронштейна
2 |
| 3) поверните кронштейн 2 ровно на
90ои отсоедините его от щитка |
|
Тросик капота, отсоединение для модели Седан
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
1) через отверстие для доступа
снимите держатель тросика и отсоедините тросик |
| 2) отвинтите шурупы кожуха приточного
воздуха (стрелки) |
| 3) через отверстие для доступа
отсоедините держатель тросика 1 |
| 4) отсоедините тросик от кронштейна
2 |
|
|
