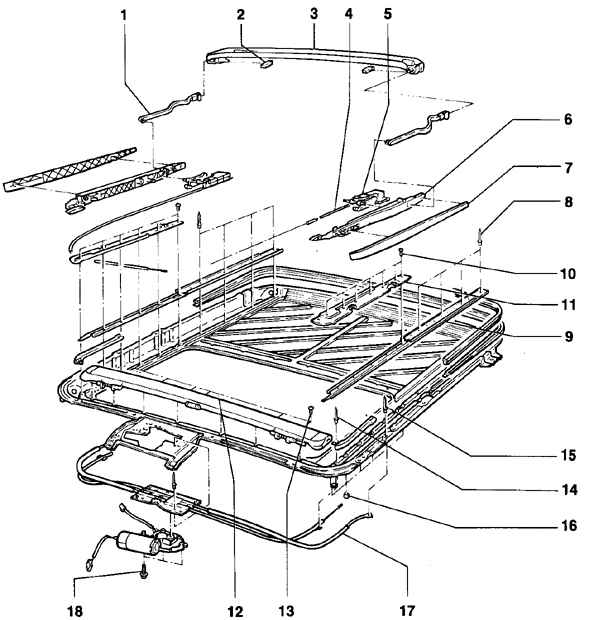

1. Соединительная тяга
2. Ползун (2x)
3. Задний желоб водоотвода
пред снятием желоба водоотвода снимите направляющую с подьемным каналом
4. Тросик
5. Задняя направляющая с тросиком
6. Направляющая с подъемным каналом
7. Боковая крышка
для снятия ослабьте стопорные болты
и с силой сдвиньте боковую крышку
напротив уплотняющей прокладки
крышки люка, а затем затяните болты
8. Полая заклепка
|
9. Направляющий желоб
зафиксирован при помощи заклепок
для снятия симимте каркас и высверлите заклепки
10. Потайные шурупы (7x)
11. Крышка направляющей
12. Отражатель
отсоедините подъемный рычаг перед снятием
13. Потайной шуруп
14. Полая заклепка
15. Полая заклепка
16. Гайка
17 Направляющие трубки тросика
для снятия ывсверлите заклепки
18. Болт с шайбой (3x)
|
