12.43. Сидения

Жгут проводов и блок переключателей представляют собой одну целую, неразрывную цепь и поэтому их нельзя удалить по отдельности.

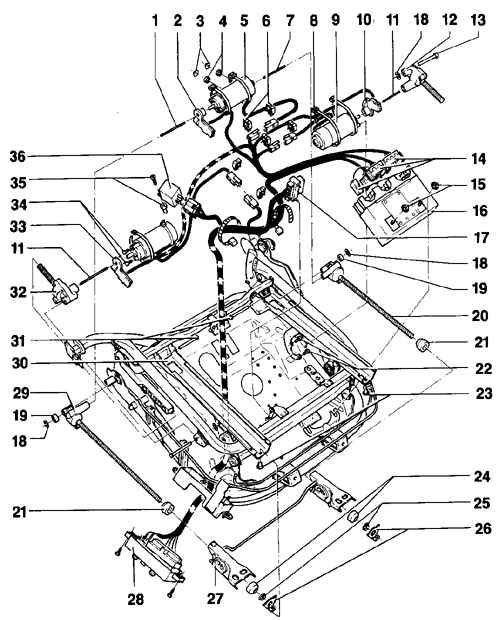

Составные части сидения с электроприводом (модели Купе)

1. Левый приводной вал
предназначен для смещения сидения
вперед и назад
2. Датчик
отвечает за смещение сидения вперед и назад
установлен только на водительском сидении
3. Контргайка
4. Уплотняющее резиновое кольцо
5. Серводвигатель
предназначен для смещения сидения
вперед и назад
6. Фиксирующий зажим
7. Правый приводной вал
предназначен для смещения сидения
вперед и назад
8. Передающий механизм
9. Серводвигатель
предназначен для регулировки высоты передней части сидения
10. Датчик
предназначен для регулировки высоты передней части сидения
установлен только на водительском сидении
11. Приводной вал передающего механизма
предназначен для регулировки высоты передней части сидения
12. Передающий механизм
предназначен для регулировки высоты передней части сидения
13. Крепежный болт передающего механизма
14. Разъем блока управления
для нахождения места расположения
разъема используйте подходящую схему электропроводки
15. Контргайка
16. Блок управления
17. Вилка разъема жгута проводов
для сидения с электроприводом оснащенного запоминающим устройством

18. Стопорное кольцо
19. Прокладка
20. Правый регулировочный стержень
предназначен для смещения сидения вперед и назад
21. Задний ограничитель движения
22. Крепежные болты серводвигателя
23. Заклепки
предназначены для закрепления кронштейна шпинделя
24. Передний ограничитель движения
25. Втулки
26. Кронштейн шпинделя
удаление, сточите и извлеките заклепки
установка, закрепите при помощи заклепок или болтов М – 5
27. Направляющий рельс
28. Блок переключателей со жгутом проводов
29. Правый передающий механизм
предназначен для смещения сидения вперед и назад
30. Рама сидения с направляющими рельсами
31. Крепежные болты передающих механизмов
32. Задний передающий механизм
регулировка высоты сидения
33. Датчик
регулировка высоты задней части сидения
установлен только на водительском сидении
34. Крепежные болты
предназначены для закрепления заднего серводвигателя, регулирующего высоту сидения
35. Крепления реле подачи напряжения
36. Реле подачи напряжения

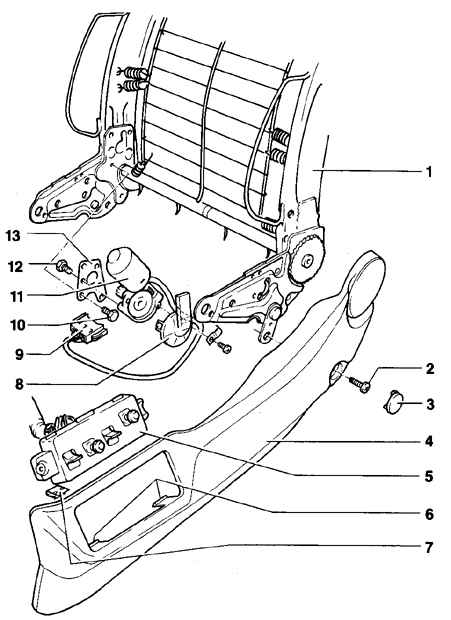

Составные части спинок сидений с электроприводом (модели Купе)
1. Каркас спинки сидения
2. Крепежный болт боковой отделочной панели сидения
установлен в стопорный штифт спинки сидения
3. Колпачок
достаньте
4. Боковая отделочная панель сидения
5. Блок переключателей
6. Фиксирующие защелки блока переключателей
представляет собой часть боковой отделочной панели
для удаления блока переключателей подденьте защелки отверткой
7. Зажим
прежде чем снимать боковую отделочную панель подденьте зажим отверткой

8. Датчик
предназначен для регулировки положения синки сидения
9. Вилка разъема
для определения местонахождения разъема используйте подходящую схему электропроводки
10. Крепежный болт
11. Серводвигатель
предназначен для регулировки положения спинки
12. Крепежный болт
13. Стопорный кронштейн
предназначен для закрепления серводвигателя
