13.2. Переключатели давления

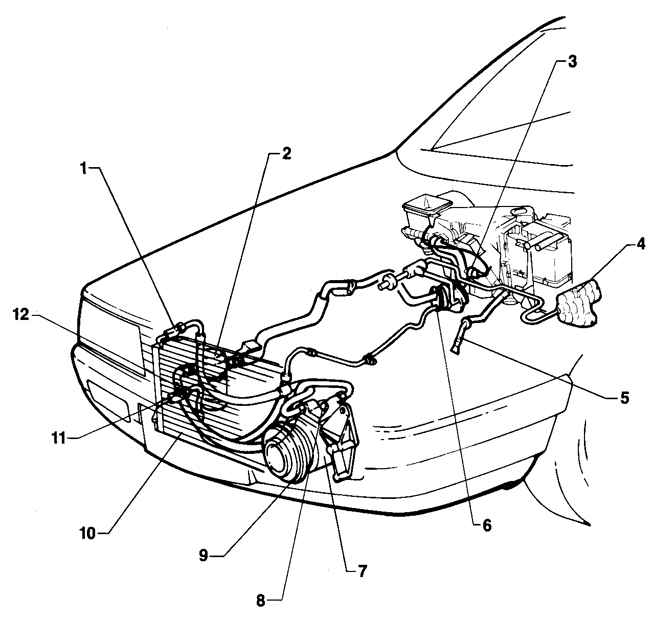

Модели с 4-цилиндровым двигателем

1. Выключатель высокого давления кондиционера
2. Накопитель
3. Переключатель низкого давления хладагента кондиционера
4. Вакуумный резервуар
5. Шланг для спуска воды
6. Дроссель
7. Компрессор воздушного кондиционера
8. Обслуживающий клапан низкого давления
9. Муфта компрессора кондиционера
10. Конденсатор
11. Переключатель высокого давления хладагента
12. Предохранительный переключатель кондиционера

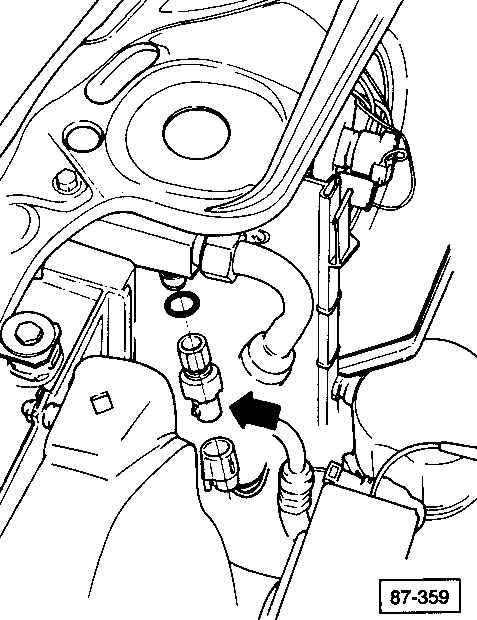

Выключатель высокого давления кондиционера

Выключатель можно определить по красному цвету корпуса (указан стрелкой).

Выключает компрессор кондиционера, если давление хладагента возрастает слишком высоко.

Этот выключатель можно снять, не спуская систему охлаждения кондиционера.

Момент затяжки: 10 Н.м.

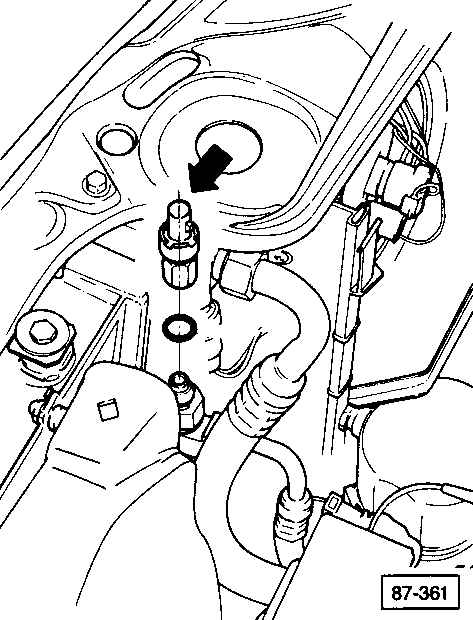

Переключатель высокого давления хладагента

Переключатель имеет желтый или зеленый корпус со сварными соединениями (указан стрелкой).

Переключает вентилятор, охлаждающий радиатор, во второй режим работы, когда давление хладагента достигает определенного значения.

Переключатель можно снять, не спуская систему охлаждения кондиционера.

Момент затяжки: 10 Н.м.

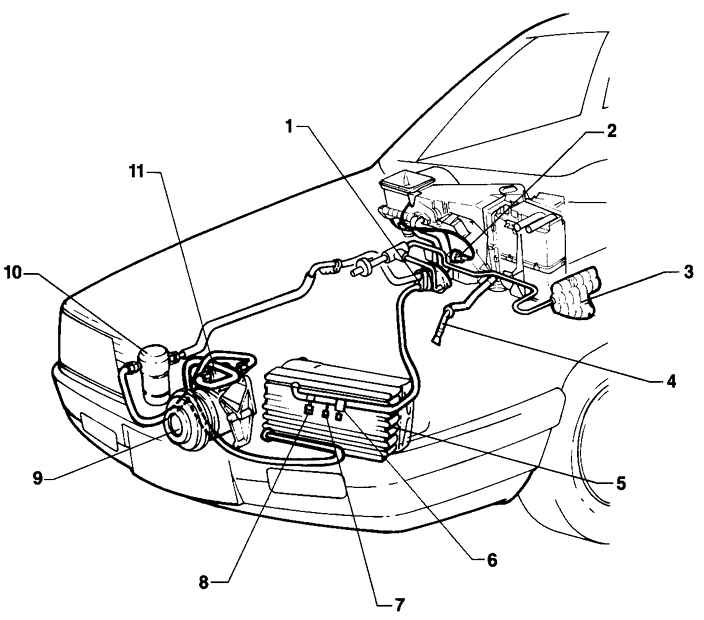

Модели с 5-цилиндровым двигателем

1. Дроссель
2. Переключатель низкого давления хладагента кондиционера
3. Вакуумный резервуар
4. Шланг для спуска воды
5. Конденсатор
6. Предохранительный переключатель кондиционера
7. Переключатель высокого давления хладагента
8. Выключатель высокого давления кондиционера
9. Компрессор кондиционера и его муфта
10. Накопитель
11. Обслуживающий клапан низкого давления

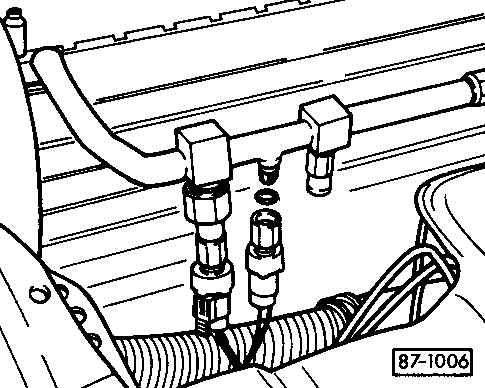

Выключатель высокого давления кондиционера

Выключатель можно определить по красному цвету корпуса.

Выключает компрессор кондиционера, если давление хладагента возрастает слишком высоко.

Этот выключатель можно снять, не спуская систему охлаждения кондиционера.

Момент затяжки: 10 Н.м.

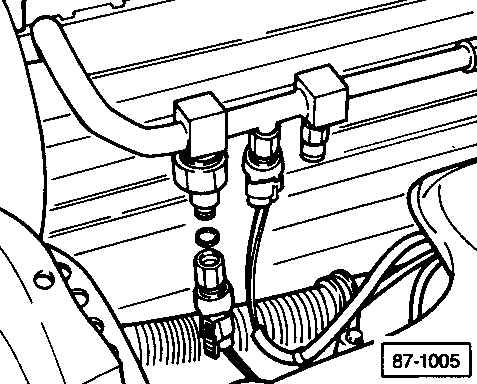

Переключатель высокого давления хладагента

Переключатель имеет желтый или зеленый корпус со сварными соединениями.

Переключает вентилятор, охлаждающий радиатор, во второй режим работы, когда давление хладагента достигает определенного значения.

Переключатель можно снять, не спуская систему охлаждения кондиционера.

Переключатель низкого давления хладагента

Переключатель контролирует температуру испарителя, периодически включая и выключая компрессор кондиционера.

Переключатель так же выключает компрессор, когда давление хладагента слишком низкое.

Переключатель расположен со стороны пассажира между кожухом испарителя и противопожарной перегородкой, отделяющей салон от двигателя.

Переключатель можно снять, не спуская систему охлаждения кондиционера.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1) снимите разделительную перегородку под вещевым ящиком

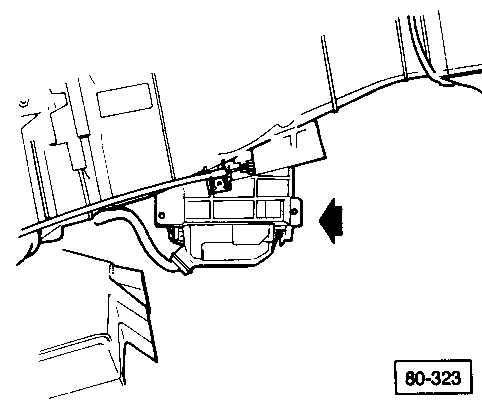

2) снимите блок управления впрыском топлива (указан стрелкой)

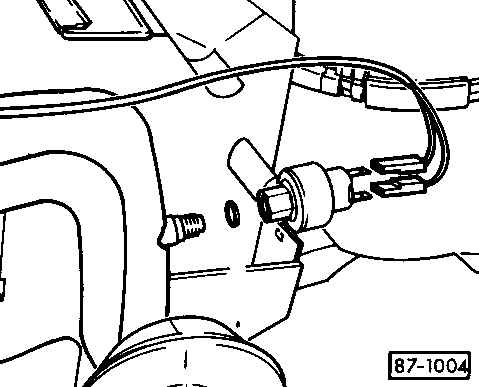

3) снимите переключатель низкого давления хладагента
Предупреждение

Обязательно используйте защитные очки и перчатки, когда снимаете переключатель низкого давления.
