2.2. Электрооборудование двигателя

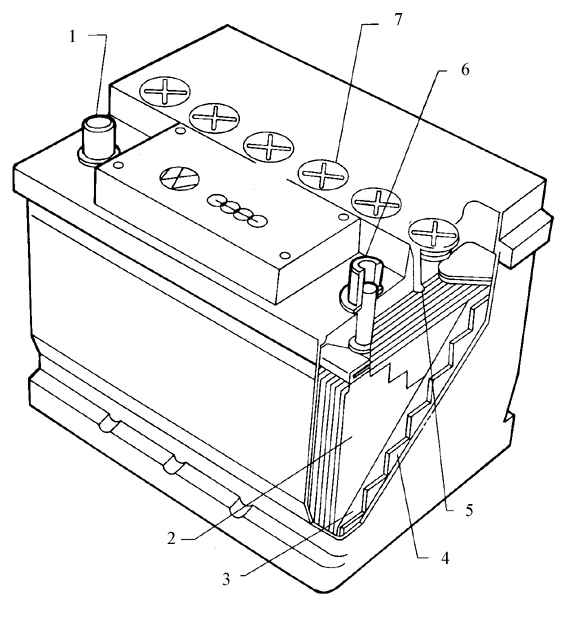

Аккумулятор

1. Отрицательная клемма
(меньшего диаметра)
очищайте следы окисления
смажьте кислостойкой смазкой
2. Положительная пластина
(темно-коричневая)
3. Разделитель
(из диэлектрического материала)
4. Отрицательная пластина
(металлического серого цвета)
5. Индикатор уровня электролита
если необходимо, залейте дистиллированную воду до индикатора
6. Положительная клемма
(большего диаметра)
счищайте следы окисления
смажьте кислостойкой смазкой
7. Колпачок заливного отверстия

Аккумулятор, проверка/ зарядка


Предупреждение

Перед началом работы с системой электрооборудования, отсоедините провод отрицательной клеммы аккумулятора.


Аккумулятор, запуск двигателя от второго аккумулятора
Предупреждение

Двигатель автомобиля с заряженным аккумулятором должен быть выключен при подсоединении накидных проводов.


ПОРЯДОК ВЫПОЛНЕНИЯ

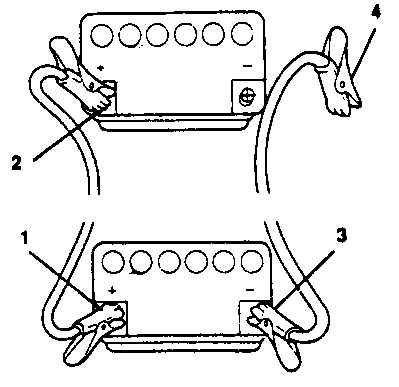

1) подсоедините накидные провода следующим образом:
1. Один конец положительного провода к положительной клемме заряженного аккумулятора
2. Второй конец положительного провода к положительной клемме разряженного аккумулятора
3. Один конец отрицательного провода к отрицательной клемме заряженного аккумулятора
4. Второй конец отрицательного провода к "массе" автомобиля с разряженным аккумулятором
2) первым запустите двигатель автомобиля с заряженным аккумулятором
3) затем двигатель автомобиля с разряженным аккумулятором
4) отсоединяйте накидные провода в обратном порядке
