5.2.2. Топливные инжекторы (20-клапанные модели)

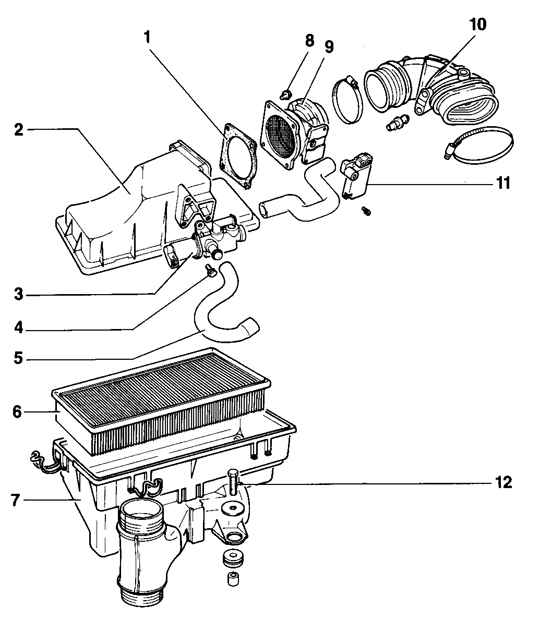

Компоненты системы впрыска топлива для 20-клапанных моделей

1. Прокладка
2. Кожух воздушного фильтра, верхняя часть
3. Клапан стабилизации холостого хода
4. 10 Н.м.
5. Шланг
6. Фильтрующий элемент

7. Кожух воздушного фильтра, нижняя часть
8. 10 Н.м.
9. Кожух массового расхода воздуха
10. Чехол всасываемого воздуха
11. Датчик массового расхода воздуха
12. 15 Н.м.

При необходимости замените прокладки.

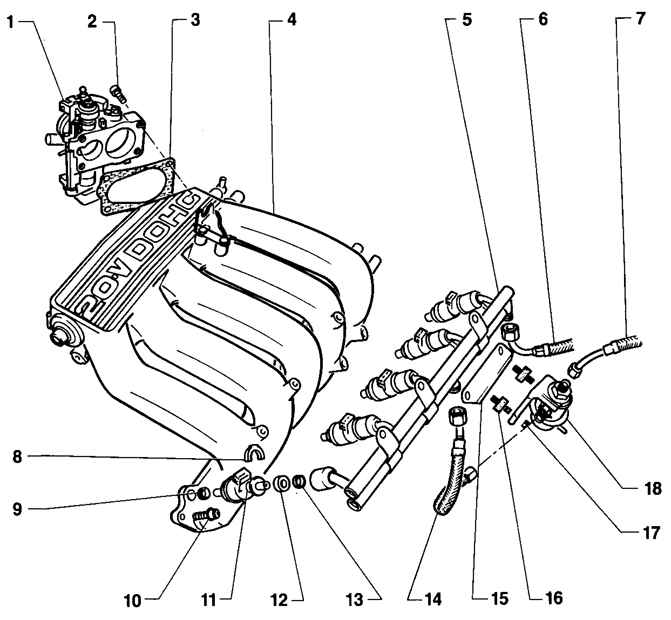

Компоненты системы впрыска топлива для 20-клапанных моделей

1. Корпус дросселя
2. 20 Н.м.
3. Прокладка
4. Впускной коллектор
5. Крепежная планка топливных инжекторов
6. Подающий топливопровод
7. Обратный топливопровод (к регулятору давления)
8. Фиксатор инжектора
9. Прокладка

10. 20 Н.м.
11. Топливный инжектор
12. Фтильтрующий элемент топливного фильтра
13. Прокладка
14. Обратный топливопровод (к к топливному баку)
15. Крышка топливопровода
16. Втулка
17. 10 Н.м.
18. Регулятор давления
