7.1.6. Распределитель зажигания (4-цилиндровые модели)


Предупреждение

На роторе должна быть метка R1 (для автомобилей, оснащенных генератором Холла).


Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

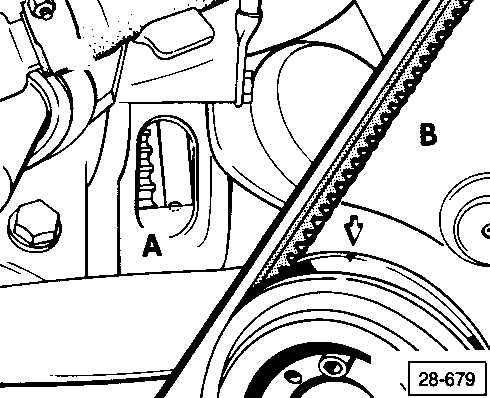

1) А – при установленном двигателе установите маховик в верхнюю мертвую точку – цилиндр 1
2) В – при снятом двигателе – установите метку на виброгасителе (шкив) напротив метки на крышке ремня

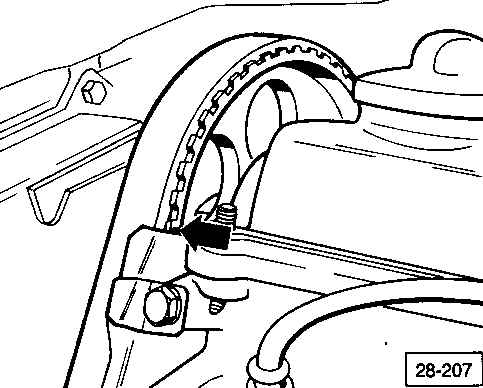

3) выровняйте метку на звездочке распредвала с крышкой головки цилиндров (указано стрелкой)

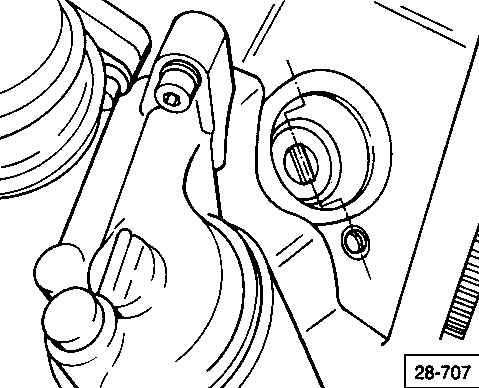

4) выровняйте прорезь выступа привода с резьбовым отверстием

Предупреждение

Головка зажимного болта распределителя закрыта пломбой, которую необходимо удалить, если распределитель по какой-либо причине снимается.

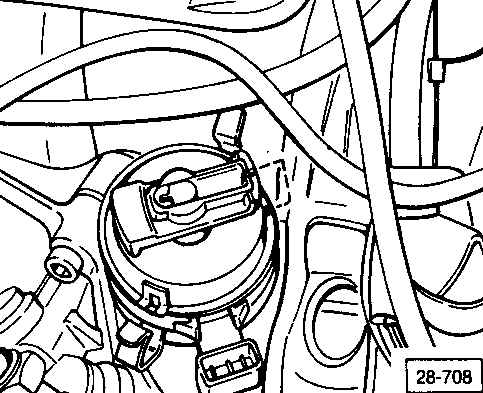

5) установите распределитель так, чтобы ротор был направлен на метку для цилиндра 1 на кожухе распределителя
6) очистите крышку распределителя перед установкой, проверьте ее на предмет трещин и следов сажи, как результата искрения, при необходимости замените
7) отрегулируйте угол опережения зажигания
8) затяните зажимной болт распределителя (25 Н.м.)
9) установите новую пломбу на затяжной болт распределителя

Предупреждение

При замене блока управления проверьте установку угла опережения зажигания, при необходимости отрегулируйте.
