7.1.8. Компоненты системы зажигания для 20-клапанных моделей

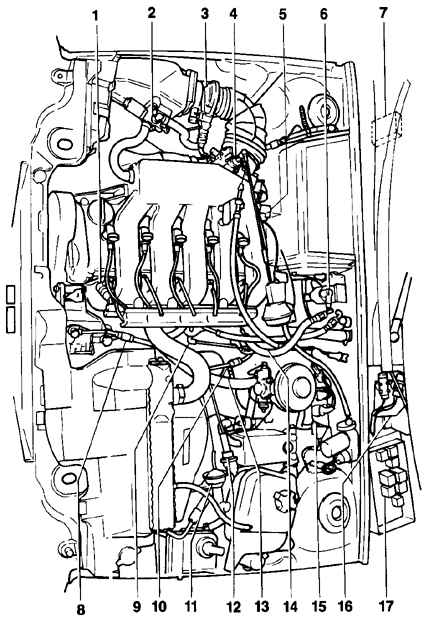

Компоненты системы зажигания для 20-клапанных моделей

1. Топливный инжектор
2. Клапан стабилизации холостого хода
3. Датчик массового расхода воздуха
4. Потенциометр корпуса дросселя
5. Датчик температуры охлаждающей жидкости
6. Катушка зажигания с выходным
каскадом
7. Блок управления MPI
8. Датчик детонационного сгорания
топлива I (10 Н.м.)
9. Датчик детонационного сгорания топлива II (10 Н.м.)
10. Датчик момента зажигания топлива
11. Запорный клапан угольного фильтра
12. Частотный клапан угольного фильтра
13. Датчик числа оборотов двигателя
14. Распределитель зажигания с датчиком Холла
15. Кронштейн электроразъема
16. Блок последовательных сопротивлений
17. Реле топливного насоса

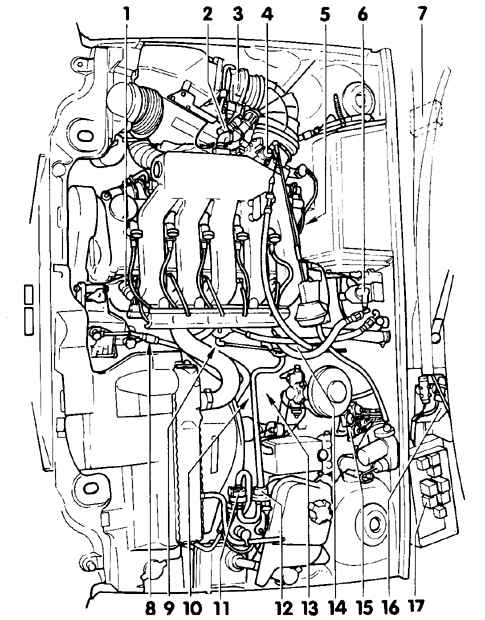

Компоненты системы зажигания для 20-клапанных моделей, выпуска после марта 1990 г.

1. Топливный инжектор
2. Клапан стабилизации холостого хода
(N 71)
3. Датчик массового расхода воздуха
(G 70)
4. Корпус дросселя
5. Датчик температуры охлаждающей жидкости (G 62)
6. Катушка зажигания (N) с выходным
каскадом
7. Блок управления MPI (J 192)
8. Датчик детонационного сгорания
топлива I (G 61) (10 Н.м.)
9. Датчик детонационного сгорания
топлива II (G 66) (10 Н.м.)
10. Датчик момента зажигания топлива
11. Электромагнитный клапан II (N 115) (запорный клапан) для системы угольного фильтра
12. Электромагнитный клапан II (N 80) (частотный клапан) для системы угольного фильтра
13. Датчик числа оборотов двигателя (G 28)
14. Распределитель зажигания с датчиком Холла
15. Кронштейн электроразъема
16. Блок сопротивлений (N 34) для топливных инжекторов
17. Реле топливного насоса (J 17)
