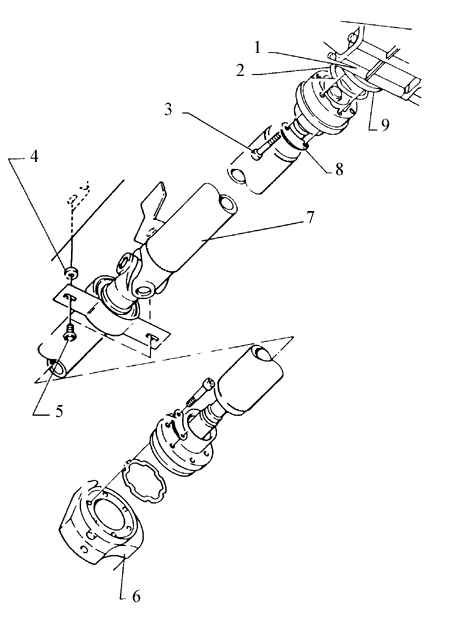

8.3.5. Карданный валКарданный вал (4x4)
1. Коробка передач
2. Сальник
3. 55 Н.м., самоконтрящийся
4. Регулировочная шайба
5. 20 Н.м.
6. Задний дифференциал
очистите метчиком резьбу крепежных отверстий перед установкой карданного
вала
|
7. Карданный вал
8. Пластина
9. Фланец коробки передач
очистите метчиком резьбу крепежных отверстий перед установкой карданного
вала |
Карданный вал не подлежит ремонту. Если имеется шум или вибрация карданного
вала, проверьте точность установки карданного вала. Если регулировка не устранит
проблему, необходимо заменить весь карданный вал.
При работе с карданным валом автомобиль должен быть установлен на подъемнике
или на ремонтной яме.
Снятие/ установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) снимите каталитический конвертер
и выхлопную трубу |
| 2) подвяжите выхлопную трубу справа
к кузову |
| 3) ослабьте болты фланца коробки
передач, заднего дифференциала и центральной опоры |
| 4) установите инструмент 3139 на
карданный вал и затяните пластиковые гайки |
Предупреждение
 Белая точка
на заднем фланце карданного вала должна совпадать с черной точкой
на фланце заднего дифференциала при установке карданного вала. Если
эти точки не видны, отметьте взаимное положение карданного вала
и фланца заднего дифференциала до снятия карданного вала.
|
| 5) снимите болты крепления карданного
вала к фланцу коробки передач и заднего дифференциала |
| 6) подоприте карданный вал и инструмент
3139 и снимите болты центральной опоры |
| 7) снимите вместе карданный вал
и инструмент 3139 |
| 8) установка проводится в обратном
порядке снятия |
Предупреждение
Не сгибайте
карданный вал. Храните и перевозите его только в распрямленном положении.
|
| 9) всегда проверяйте точность установки
карданного вала после завершения установки |
|
Моменты затяжки резьбовых соединений
| Крепление карданного вала к коробке передач
|
55 Н.м.
|
| Крепление карданного вала к заднему дифференциалу
|
55 Н.м.
|
| Крепление центральной опоры к кузову
|
20 Н.м.
|
Регулировка
Точная регулировка необходима для ровной и тихой работы.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) снимите выхлопную трубу и каталитический
конвертер |
| 2) подвяжите выхлопную трубу справа
к кузову |
| 3) ослабьте болты центральной опоры |
| 4) установите инструмент 3139 на
карданный вал и затяните пластиковые гайки |
| 5) снимите болты крепления центральной
опоры и регулировочные шайбы |
 |

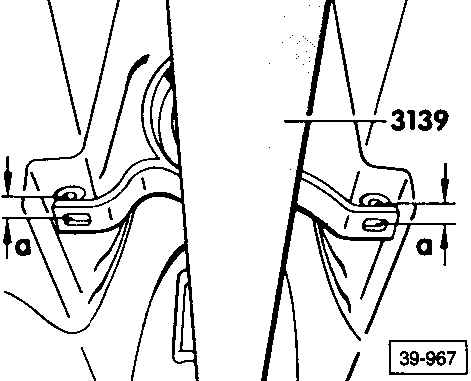

6) измерьте расстояние а, зазор
должен быть одинаковым по обоим сторонам |
|

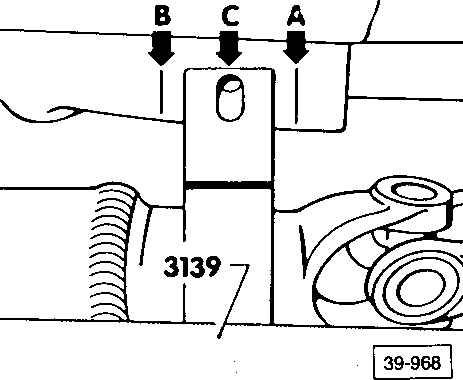

Определение центрального положения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1) передвиньте при помощи инструмента
3139 карданный вал назад до упора |
 |
2) отметьте положение крепежного
кронштейна на кузове (стрелка А) |
| 3) передвиньте при помощи инструмента
3139 карданный вал вперед до упора |
| 4) отметьте положение крепежного
кронштейна на кузове (стрелка В) |
| 5) установите крепежный кронштейн
посередине между двумя отметками (стрелка С) |
| 6) установите болты и шайбы требуемой
толщины, затяните болты до 20 Н.м. |
| 7) снимите инструмент 3139 |
| 8) установите выхлопную трубу и
каталитический конвертер |
|
|
