8.7. Блок клапанов

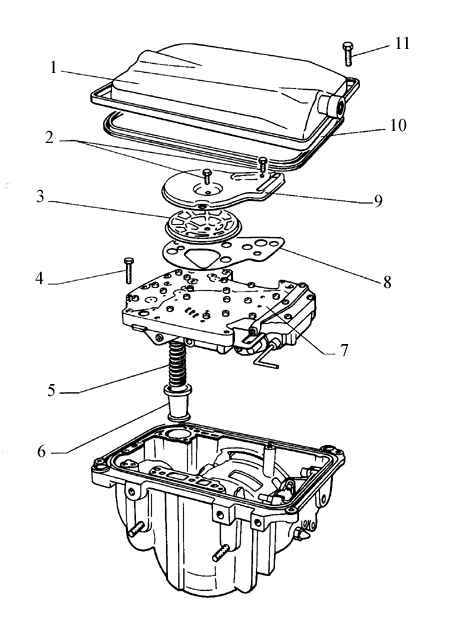

Блок клапанов
1. Масляной поддон
2. 4 Н.м.
3. Масляной фильтр
4. 4 Н.м.
5. Пружина
6. Разделительный поршень
7. Блок клапанов
8. Прокладка
9. Крышка масляного фильтра
10. Прокладка
всегда заменяйте
11. 20 Н.м.

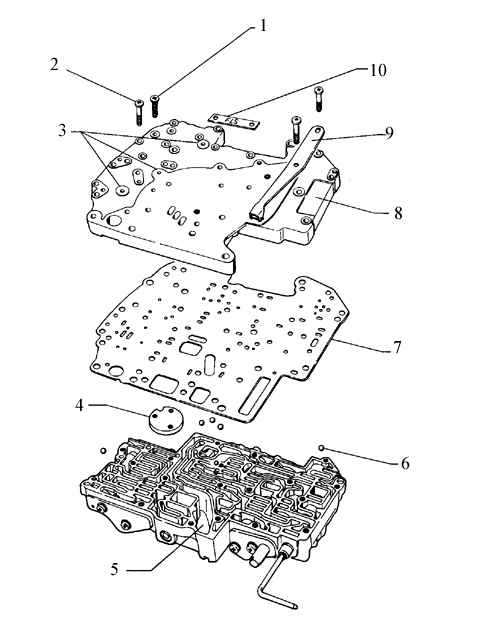

Блок клапанов

1. Винты
момент затяжки 4 Н.м.
(гальванизированы, количество: 3)
2. Винты
момент затяжки 4 Н.м.
количество: 19
затягивайте равномерно
3. Герметизирующие шарики
4. Крышка аккумулятора

5. Блок клапанов
6. Шаровые клапаны
7. Разделительная пластина
подогнана под блок клапанов
8. Передающая пластина
подогнана под блок клапанов
9. Пружина
10. Идентификационаая табличка

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1) установите блок клапанов на картер коробки передач

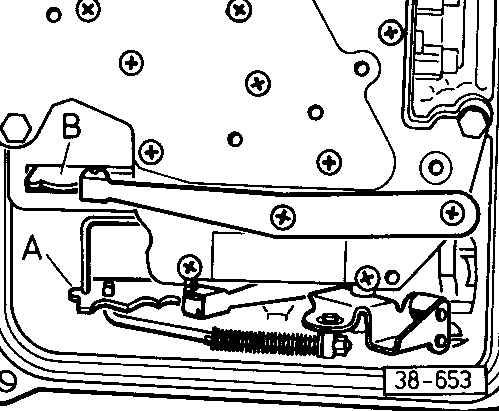

2) соедините механический клапан А и клапан переключения передач В
3) затяните все болты диагонально до 4 Н.м.

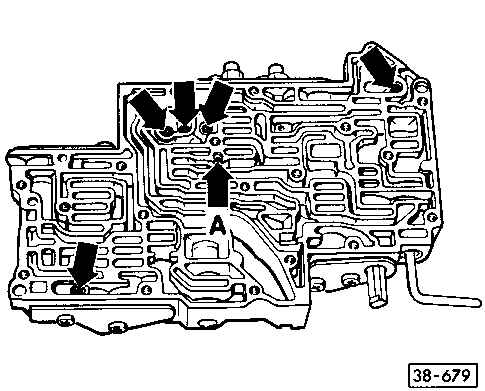

(стрелка А) 1 шарик диаметром 3 мм

(стрелка В) 5 шариков диаметром 6 мм

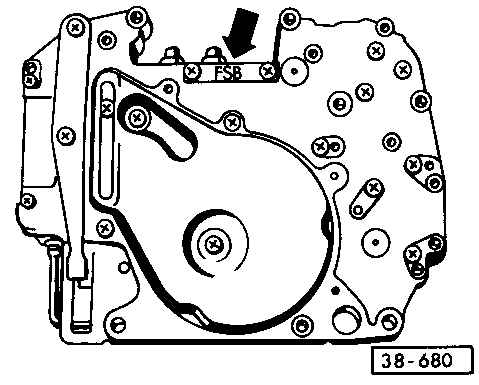

4) кодовое обозначение (указано стрелкой)

Разборка/ чистка

Блок клапанов необходимо разбирать только, если коробка передач вышла из строя из–за прогоревших фрикционных накладок или чрезмерно загрязненной охлаждающей жидкости. Если охлаждающая жидкость еще достаточно чиста, поместите весь блок клапанов в чистящий раствор и затем высушите его потоком сухого сжатого воздуха.

Лоток используется для хранения всех клапанов, пружин и винтов блока клапанов.

Форма лотка соответствует форме блока клапанов.

Для того, чтобы не перепутать элементы блока клапанов при установке, их следует помещать в лоток.

Шаровые клапана можно хранить в отделе для хранения болтов.

ПОРЯДОК ВЫПОЛНЕНИЯ
1) снимите заднюю крышку, достаньте по очереди клапана и пружины и поместите их в лоток
2) снимите крышку с другой стороны и повторите операцию
3) установите крышку на лоток
4) погрузите весь лоток вместе с клапанами в чистящий раствор. Высушите сжатым воздухом. Не используйте воду, тряпки, оставляющие ворсинки при чистке элементов блока клапанов

Сборка

Смажьте при установке все элементы блока клапанов жидкостью автоматической коробки передач и проверьте легкость их хода. Клапана должны опускаться под своим весом.

Клапана, которые немного поцарапаны можно использовать повторно. Это не скажется отрицательно на работе коробки передач.

Все элементы блока клапанов должны быть абсолютно чистыми.

Клапана и пружины следует установить в те же отверстия, откуда их сняли.

Установите клапана и пружины с одной стороны, а затем установите крышку прежде, чем переходить ко второй стороне.


Предупреждение

Некоторые пружины клапанов имеют одинаковые размеры. Однако они не взаимозаменяемы, так как имеют различные значения допустимых отклонений.


Смажьте все уплотнительные кольца жидкостью автоматической коробки передач перед установкой.
