14.6. Дополнительный блок реле

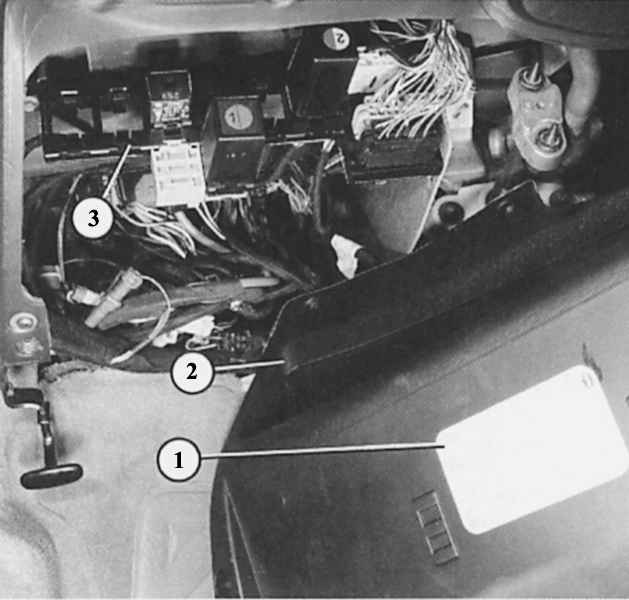

Дополнительный блок реле (3) расположен под полочкой (2) слева под приборной панелью. Накленная табличка (1) показывает, на каком месте расположено какое реле или какой блок управления. Их позиция меняется от автомобиля к автомобилю.


План расположения нумерации контактных ячеек на дополнительном блоке реле вы найдете также на электросхемах. Редко когда заняты все ячейки, но ячейки с первой по шестую предусмотрены в каждом автомобиле. Справа от контактных ячеек расположены ячейки с разъемными контакными соединениями для различных жгутов кабелей. Например, при дооснащении здесь следует подключить жгут проводов, соединяющий противотуманные фары и выключатель.

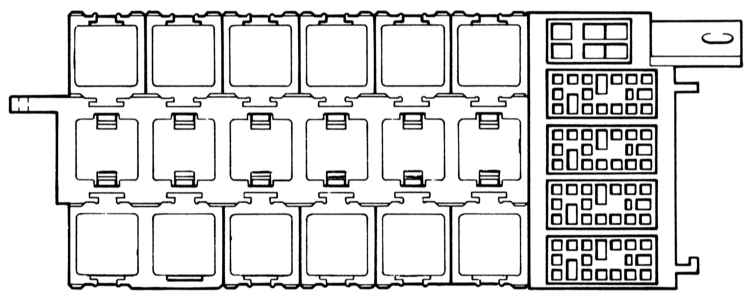

Реле либо блоки управления, для которых не нашлось места в центральном коммутаторе, расположены в блоке реле под приборной панелью. Они становятся доступными после снятия полочки слева под приборной панелью. Расположение контактных ячеек показывает рисунок внизу. Там отмечены и дополнительные, встречающиеся не везде, адаптеры.
