14.7. Реле и блоки управления

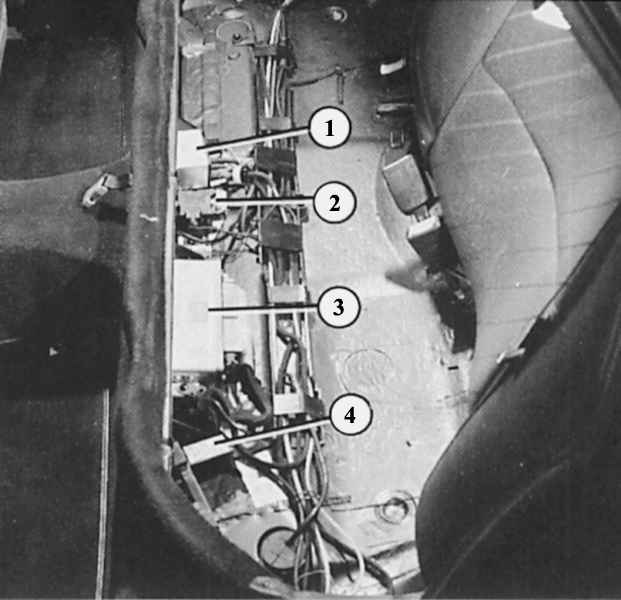

Взгляд под заднее сиденье Audi 80 версии седан

1 – блок управления блокировкой дифференциала (только полноприводные модели);
2 – выключатель продольного ускорения антиблокировочной системы (только полноприводные модели);

3 – блок управления антиблокировочной системой;
4 – дополнительный блок реле.

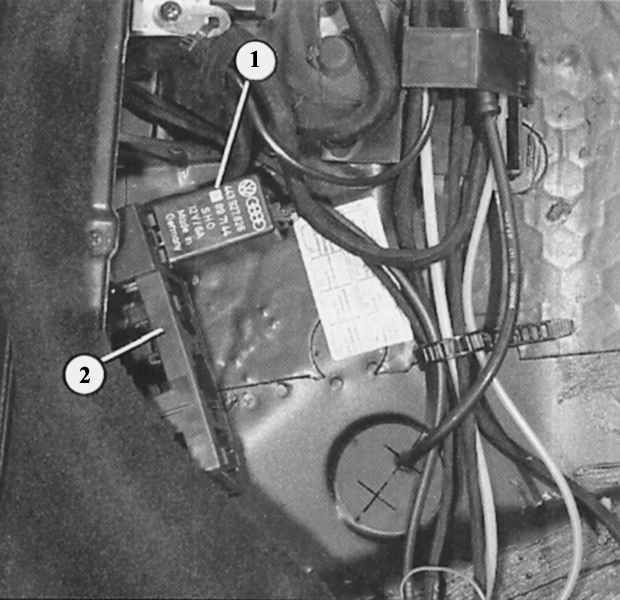

На иллюстрации на дополнительном блоке реле (2) под задним сиденьем седана Audi 80 стоит только двойное реле (1) антиблокировочной системы. Это реле может быть использовано в оснащенных соответствующим образом автомобилях и как реле защиты от перенапряжения системы включения подушки безопасности. На то же самое место можно поставить и реле электронной блокировки дифференциала (EDS). Расположенная рядом ячейка 21 в седанах обычно остается пустой. В следующей ячейке 20 вставлено реле стеклоочистителя заднего стекла универсала Audi 80. В ячейке 19 (рядом с внешней стороной автомобиля) расположено реле отключения задних противотуманных фар, установленное на моделях, с заводской комплектацией тягово-сцепным устройством (фаркопом).

К бортовой электросистеме относится целый ряд реле и блоков управления, расположенных в центральном коммутаторе или на дополнительном блоке реле слева под приборной панелью либо под задним сиденьем.

Простое коммутационное реле применяется в первую очередь для мощных потребителей тока. Это имеет следующее основание: если проводить питание по длинным кабельным линиям через соответствующие выключатели, то следствием будут потери напряжения. Кроме того, контакты выключателей подвергаются большой нагрузке из-за большего тока. При релейной схеме выключатель используется только для невысокого тока, при этом подключается не непосредственно потребитель тока, а его реле.

Если коммутационная команда поступает не от выключателя, а от блока управления, то картина та же самая: чувствительные электронные элементы не могут проводить большие токи без ущерба для себя.

  • Определенные реле могут выполнять дополнительные функции. Так, реле указателя поворота включает импульсы мигания, а реле системы омывания стекол и стеклоочистителя управляет прерывистым действием и работой без воды стеклоочистителя после омывания стекол.
  • Блоки управления снабжены более или менее сложными электронными системами для определенных функций, подчас в них установлено и реле. В качестве примера можно назвать блок управления электрическими стеклоподъемниками или блок управления задержки отключения света в салоне.

Принцип действия коммутационного реле

  • При включении соответствующего потребителя питания в реле замыкается электрическая цепь от клеммы 86 (поступающий «коммутационный ток») к клемме 85 (корпус).
  • Благодаря этому электромагнит, преодолевая сопротивление пружины, притягивает мощный контакт и таким образом замыкает электрическую цепь для «рабочего тока».
  • Для предотвращения потерь напряжения рабочий ток проводится по кратчайшему пути прямо к клемме 30 реле и оттуда дальше – при условии замкнутых контактов через клемму 87 к потребителю питания.
  • Иногда встречается и клемма 87 а. Она жестко связана с клеммой 87, то есть выполняет ту же функцию.

Поиск неисправностей коммутационных реле

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На клемме 30 всегда должно быть напряжение, в том случае если речь не идет о реле, потребитель которого зависит от другого потребителя. Пример: напряжение на реле заднего противотуманного фонаря подается только в том случае, если включен свет.
  2. Для проверки наличия напряжения извлечь (выдвинуть) реле и прикоснуться игольчатым электродом контрольной лампочки к клемме 30 в цоколе реле. Отсутствие напряжения означает разрыв провода.
  3. Снять реле, клемму 86 соединить с положительным полюсом аккумуляторной батареи, а клемму 85 с корпусом («массой»). Катушка электромагнита должна отчетливо (слышно) притягивать контакт реле, в противном случае реле неисправно.

Помощь при дефектном коммутационном реле

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вынуть реле из гнезда.
  2. Соединить клеммы 30 и 87 в ячейке реле при помощи канцелярской скрепки или короткого кусочка проволоки. Благодаря этому соответствующий потребитель получит постоянный ток.
  3. Для отключения снять эту перемычку, поскольку соответствующий выключатель в данном случае обойден.

На снятой крышке (7) центрального коммутатора в краткой форме (6) отображено возможное расположение реле и предохранителей. Там же находятся маленькие пластмассовые плоскогубцы для отсоединения предохранителей. Внутри центрального коммутатора видны различные реле (1), штекеры для диагностических приборов (2), предохранители 1–21 (3), а также дополнительные предохранители 23-32 (4). Далее размещены четыре запасных предохранителя (5).
