17.3. Выключатель стоп-сигнала

Выключатель сигнала торможения расположен в автомобиле Audi 80 чуть выше педали тормоза и становится доступным только после снятия полочки слева (раздел Салон). Если вы выжимаете педаль, то штифт выключателя выдвигается наружу и замыкает контакт к тормозным огням.

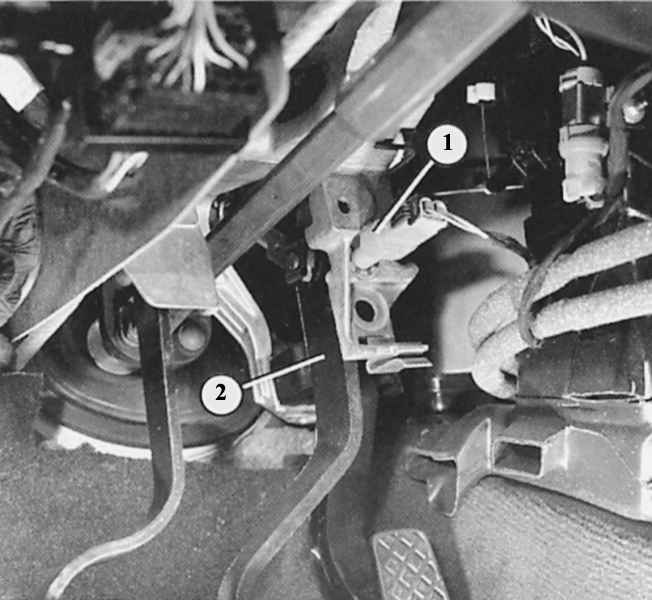

После снятия полочки слева под приборной панелью становится доступным выключатель стоп-сигнала (1). Он находится в держателе чуть выше педали тормоза (2).

Регулировка выключателя стоп-сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ

Снять полочку слева под приборной панелью.
Нажать рукой на педаль тормоза.
С усилием подать вперед до упора выключатель сигнала торможения по его направляющей.
Теперь отпустить педаль тормоза и оттянуть назад до упора выключатель.
Благодаря этим манипуляциям выключатель стоп-сигнала сам примет нужное положение.

Проверка выключателя стоп-сигнала

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединить наконечник провода.
Поставить перемычку на соединения проводов в штекере.
Если теперь тормозные огни загораются, значит, был неисправен выключатель стоп-сигнала.
