18.34. Пополнение бачка омывателя стекол

Постоянная проверка

Взвесь из выхлопных газов, испарения масла и силикон из средств ухода за лаком постоянно откладываются на стеклах. В теплое время года поэтому рекомендуется добавлять в воду моющее средство; зимой необходима незамерзающая жидкость.

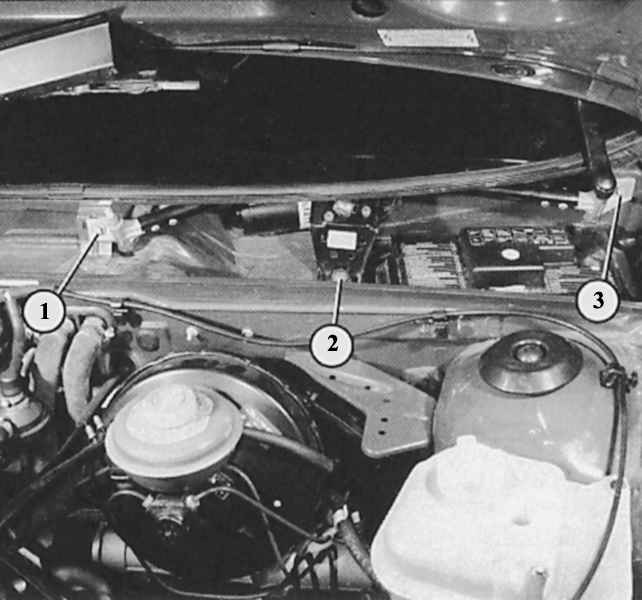

После снятия пластмассовой крышки водонепроницаемого кожуха становятся доступными три крепежных винта (1, 2 и 3) рычагов стеклоочистителя.

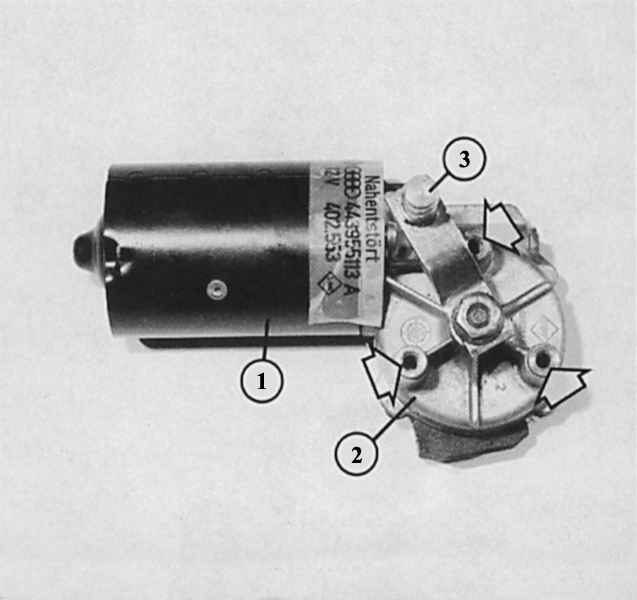

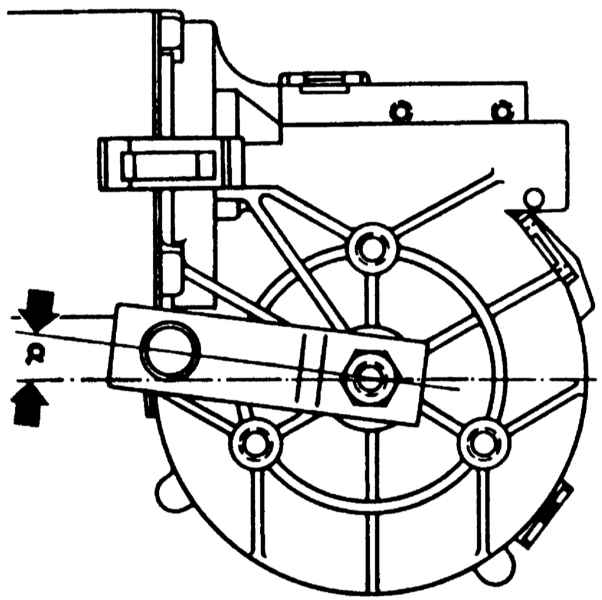

На иллюстрации справа двигатель стеклоочистителя (1) снят с рычага. На приводе (2) видны резьбовые отверстия крепежных винтов (стрелки). Как должен стоять кривошип привода (3) при установке, показывает рисунок: смещение от параллели на
a = 6° к средней оси двигателя.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Наливной патрубок для воды находится слева в моторном отсеке рядом с расширительным бачком охлаждающей жидкости. В бачок входит около 4 л на моделях, не оснащенных системой омывания фар, если же автомобиль подобной системой оборудован, бачок вмещает около 6,5 л.
  2. Сначала следует вливать моющее средство, только затем воду, для того чтобы эти жидкости хорошо перемешались в бачке.
  3. Если автомобиль не оборудован системой подогрева впрыскных форсунок, они могут замерзнуть в сильные морозы.
  4. Для предотвращения этого рекомендуется повышенная концентрация незамерзающей жидкости. Примесь денатурированного спирта может привести в сочетании в антизамерзающим средством к образованию хлопьев, в результате чего могут забиться форсунки.
  5. Встраивание обычного бензинового фильтра в трубопровод системы омывания стекол предотвращает закупорку омывающих форсунок.
  6. Система омывания заднего стекла у Audi 80/Avant (универсала): бачок для воды с поворотным наливным патрубком находится под крышкой справа в багажном отсеке.

Регулирование разбрызгивающей струи

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вставить иголку в отверстие разбрызгивающей форсунки.
  2. Само отверстие находится в шарике, который можно повернуть с помощью иголки.
  3. Поворачивать форсунку до тех пор, пока струя воды, как показано на рисунке, не начнет попадать на стекло.

Подогреваемые электрически форсунки

Прямо перед форсунками находится металлический корпус с нагревательным резистором. С включением зажигания (клемма Х) на это сопротивление поступает ток. Форсунки быстро оттаивают благодаря поступающей сначала высокой силе тока (0,5—0,7 А). Для удерживания температуры сила тока после фазы нагрева опускается до ровно 200 мА. Если внешняя температура составляет минус15°С и ниже, поддерживающая сила тока повышается до 320 мА.

Поиск неисправностей

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разъединить штекерное соединение к форсунке.
  2. При включенном зажигании проверить вольтметром, поступает ли напряжение и в порядке ли контакт на «массу».
  3. В противном случае искать повреждение проводки.
  4. Если с питанием все в порядке, следует заменить форсунку.

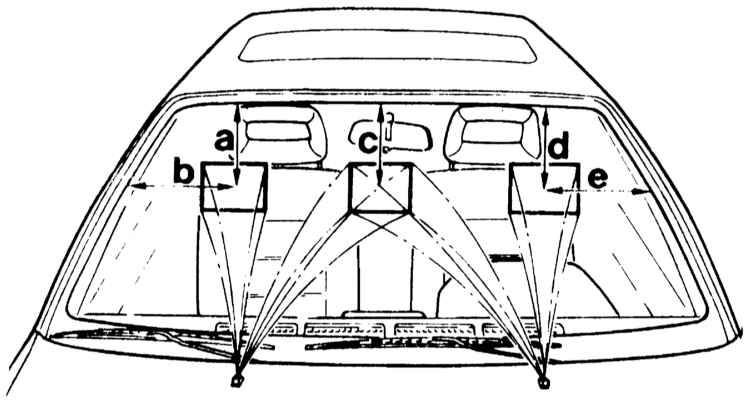

Таким образом следует устанавливать форсунки системы омывания стекол:
а = 20 см, b = 45 см, с = 22 см, d = 48 см.
