18.36. АудиосистемаСнятие
|
|
- Убедиться в наличии защитного номерного кода – для авторадио
с противоугонной кодировкой.
- Отсоединить аккумуляторную батарею.
- Вставить деблокирующую скобу (иногда входит в комплект со встраиваемым
авторадио) в четыре отверстия по углам передней панели и вытащить
авторадио из центральной консоли.
- Либо вставить четыре подходящих гвоздя или отрезка проволоки
в отверстия и ими деблокировать крепежные пружины.
- Вытащить авторадио вперед, при необходимости дополнительно
осторожно поддевая отверткой.
- Снять разъемы провода и антенны.
- При установке следить за тем, чтобы крепежный штифт авторадио
сзади вошел в предназначенную для этого проушину в приборной панели.
Для этого необходимо держать авторадио абсолютно горизонтально.
- Немного вдавить радио в монтажное отверстие, чтобы защелкнулись
крепежные пружины.
- Набрать номерной код у моделей авторадио с противоугонной кодировкой
согласно инструкции по эксплуатации.
|
|
|
Подсказка: защитный номерной код необходимо
будет вводить заново и в случае отсоединения аккумуляторной батареи, замены
предохранителя авторадио или разъединения проводов подачи питания для
авторадио.
|

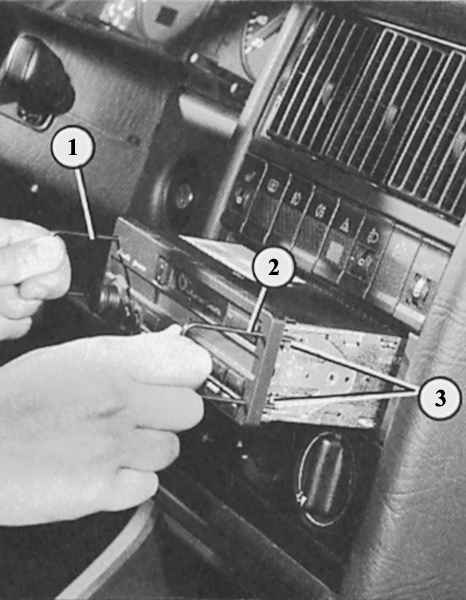

Слева: на иллюстрации показано снятие авторадио при помощи двух деблокирующих
скоб (1 и 2). Деблокирующие скобы давят на крепежные пружины (3), размыкая их,
благодаря этому можно вынуть радио из отверстия для встраивания.

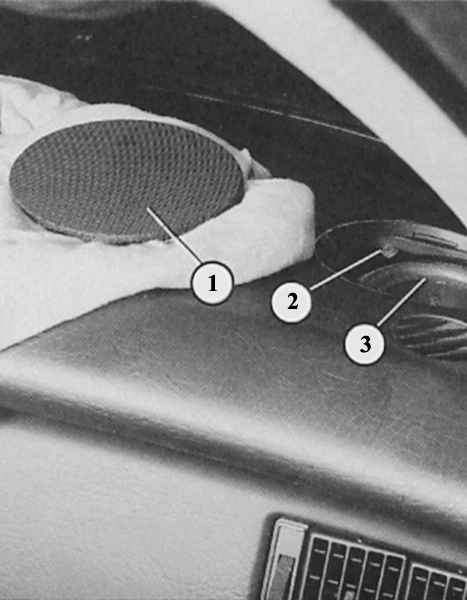

Справа: чтобы подобраться к двум крепежным винтам (2) передних динамиков, нужно
осторожно снять обшивку.
Снятие динамиков, расположенных в приборной панели
В Audi 80 вверху справа и слева в приборной панели находятся динамики. Ниже
приводится описание снятия и установки.
|
|
- Маленькой отверткой осторожно поднять обшивку динамика и снять
ее.
- Сам динамик закреплен при помощи двух винтов с крестообразным
шлицем.
- При установке вжать крепежные цапфы в выемки на приборной панели.
|
|
Задние динамики расположены в обшивке дверей.

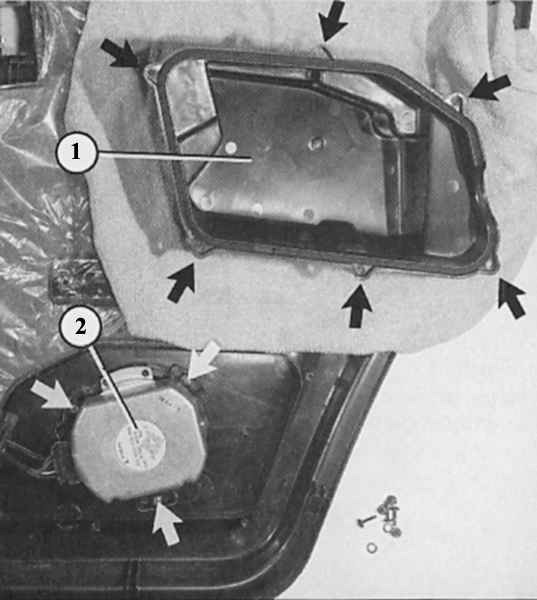

Слева: после отсоединения динамика, прикрепленного к обратной стороне обшивки
двери (черные стрелки указывают на точки крепления), становится доступным динамик
(2). Он также привинчен непосредственно к обшивке (белые стрелки показывают
на крепежные винты).

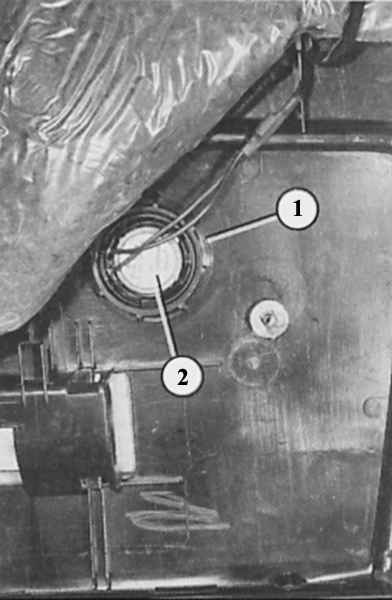

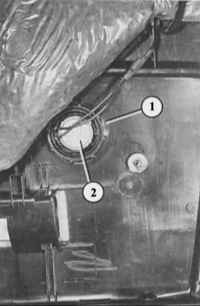

Справа: высокочастотный динамик (2) установлен отдельно и закреплен резьбовым
кольцом (1).
Динамики в обшивке задних дверей
Если задние динамики были установлены на заводе, то они находятся в обшивке
задних дверей.
|
|
- Снять обшивку дверей.
- Отсоединить динамик на обратной стороне обшивки.
- Ослабить три крепежных винта динамика и отсоединить провод.
- Высокочастотные динамики: отвернуть резьбовое кольцо сзади
на динамике, отсоединить провод.
|
|
|
