18.7. Индикатор температуры охлаждающей жидкости

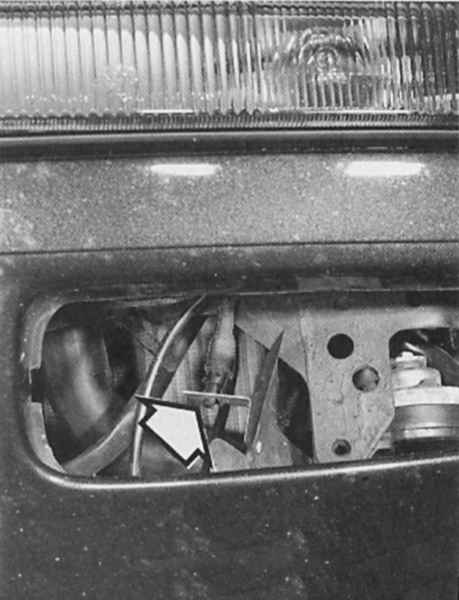

Датчик температуры окружающей среды (стрелка) расположен в бампере слева за решеткой радиатора.

Слева: под температурным датчиком системы впрыска (2) у модели с 5-цилиндровым двигателем находится электронный термовыключатель (1). Схема расположения контактов следующая:

Т – индикатор температуры;
R – кондиционер;
+ – питание;
С – контрольная лампочка «перегрев охлаждающей жидкости».

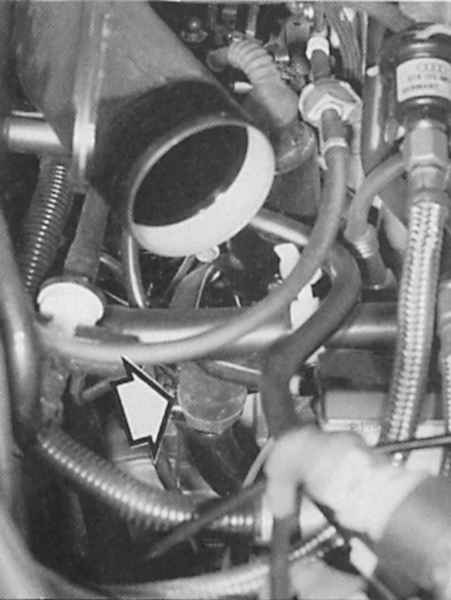

Справа: у моделей с 6-цилиндровым двигателем стоит такой же электронный термовыключатель (стрелка) с идентичной схемой расположения контактов. Он ввинчен в трубопровод с охлаждающей жидкостью, сзади справа от двигателя.

Индикатор температуры охлаждающей жидкости действует примерно так же, как и индикатор количества топлива. Питание поступает к прибору при включенном зажигании, соединение на «массу» происходит через температурный датчик на двигателе. Этот датчик представляет собой сопротивление, пропускающее тем больше тока, чем выше температура, так что биметаллический элемент в приборе нагревается сильнее, вследствие чего игла отклоняется дальше. В Audi используются два различных вида температурных датчиков.

  • Стандартный датчик (совмещенный с выключателем «перегрев» для сигнализатора температуры охлаждающей жидкости). Установлен в моделях с 4-цилиндровым двигателем, не оснащенных кондиционером.
  • Электронный термовыключатель (имеет и другие функции) в моделях с 4-цилиндровым двигателем, оснащенных кондиционером, а также в моделях с 5- и 6-цилиндровым двигателем.
  • Расположение контактов температурного датчика – на иллюстрациях.

 Подсказка: при слишком высокой температуре охлаждающей жидкости дополнительно загорается красный мигающий предупреждающий сигнализатор. В автомобилях, оборудованных системой автопроверки, появляется символ «охлаждающая жидкость».

Неисправности

  • Неточный индикатор температуры охлаждающей жидкости при одновременно неточном индикаторе количества бензина указывает на поврежденный стабилизатор напряжения.
  • Причиной полностью отсутствующей индикации могут быть и температурный датчик, и прибор.
  • При правильном показателе, но одновременно мигающем сигнализаторе следует проверить датчик уровня охлаждающей жидкости, расположенный в расширительном бачке.

Проверка индикатора температуры охлаждающей жидкости

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разъединить штекер температурного датчика в моторном отсеке.
  2. Кусочком проволоки удлинить отдельный штепсельный контакт к индикатору температуры (сине-коричневый провод) в многоконтактном штекере и подвести к оголенному металлу («массе»).
  3. Ненадолго включить зажигание: если неподвижная до того игла индикатора теперь начнет двигаться по шкале, значит, неисправен температурный датчик – заменить.
  4. Если в индикаторе ничего не меняется, значит, есть разрыв в проводке, либо дефект самого индикатора. Его снятие описано в начале главы.
