19.4. Привод отопления и вентиляцииВсеми функциями системы отопления и вентиляции салона в автомобиле Audi 80
можно управлять с блока, расположенного на приборной панели.
Три так называемых троса Боудена проходят оттуда к корпусу воздуховода, часто
называемому «коробом воздуховода». В этом корпусе расположены воздушные клапаны,
направляющие поток воздуха в нужном направлении.

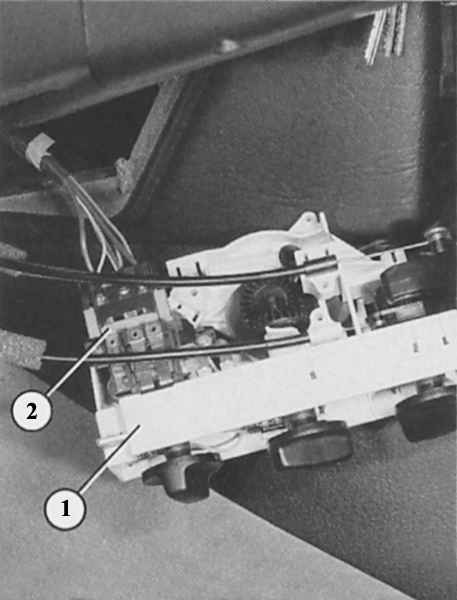

Слева: поворотный регулятор (2) вентилятора салона жестко связан с блоком управления
и привода системы отопления и вентиляции (1). При неисправности необходимо заменять
весь узел полностью.

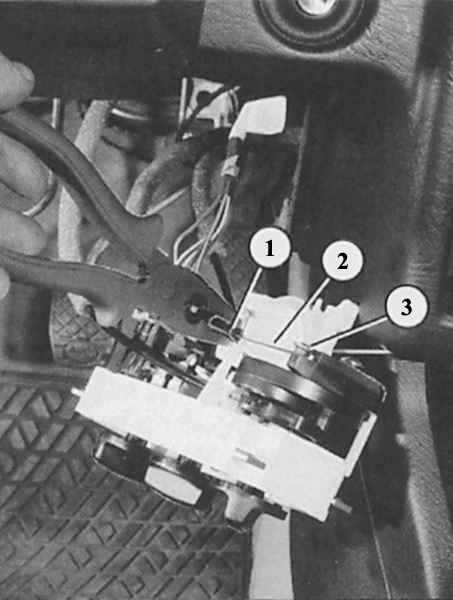

Справа: снятие троса Боудена у блока привода системы отопления и вентиляции
салона: вытащить клещами контропору (1), отсоединить конец троса (2) от рычага
(3).
Замена тросовых приводов
|
|
- Снятие и установка одинаковы практически у всех тросовых приводов.
- Снять полочку слева под приборной панелью (раздел Салон).
- Снять радио.
- При необходимости снять вещевой ящик.
- Снять все три ручки поворотных выключателей отопления/вентиляции.
- Ослабить два винта с крестообразным шлицем, расположенные ниже.
- Снять панель.
- Вывернуть видные теперь четыре болта с крестовидным шлицем.
- Теперь можно немного вытянуть из приборной панели блок управления
отоплением и вентиляцией салона, настолько, чтобы достать до креплений
тросов Боудена.
- При помощи отвертки отжать контропору троса привода из защелки
на блоке привода.
- Конец троса согнут в виде петли и неплотно вставлен в рычаг
привода.
- На коробе воздуховода оболочки тросов Боудена жестко привинчены
к проушинам или зафиксированы пластмассовыми защелками.
- Вывернуть винты или сдавить защелки и снять зажимы.
|
|
Снятие вентиляционных решеток
Если за поворотные направляющие воздуха в вентиляционном канале зацепился листок:
|
|
- Поддеть вентиляционную решетку отверткой вверху и внизу и осторожно
вынуть ее.
- При установке обратить внимание: верхний поворотный шарнир
толще.
|
|
|
