4.10. Вентилятор системы охлаждения

Audi 80 снабжен вентилятором с электрическим приводом, подключающимся только при необходимости. Тем самым экономится топливо.

Поэтому в радиатор ввинчен термочувствительный выключатель. Если он «чувствует», что протекающая мимо него жидкость после прохождения радиатора все еще горяча, он включает вентилятор посредством реле на штекерной ячейке 2. Таким же образом он отключает электровентилятор, если температура в нижней части радиатора опустилась до определенной величины.

Двухступенчатый вентилятор системы охлаждения

В некоторых вариантах Audi 80 снабжен двухступенчатым вентилятором. При большой нагрузке на двигатель и соответственно более высокой температуре охлаждающей жидкости термовыключатель включает более высокую скорость вентилятора. Это возможно благодаря двухступенчатому термовыключателю, который включает второй путь тока к вентилятору через еще одно реле, расположенное в штекерной ячейке 11.

  • В определенных версиях оснащения Audi 80, например, с 4-цилиндровым двигателем, установленным еще на заводе тягово-прицепным устройством (фаркопом) или на автомобилях с усиленной системой охлаждения – установлен дополнительный вентилятор рядом с уже упомянутым вентилятором системы охлаждения. Он приводится посредством клинового ремня первого вентилятора.
  • На моделях с 5-цилиндровым двигателем нет места для второго вентилятора системы охлаждения. Поэтому при установке тягово-прицепного устройства на заводе этот двигатель оснащают более мощным двигателем вентилятора.
  • Модели с 6-цилиндровым двигателем в стандартной комплектации снабжены одним, в специальном исполнении – двумя приводимыми по отдельности вентиляторами.

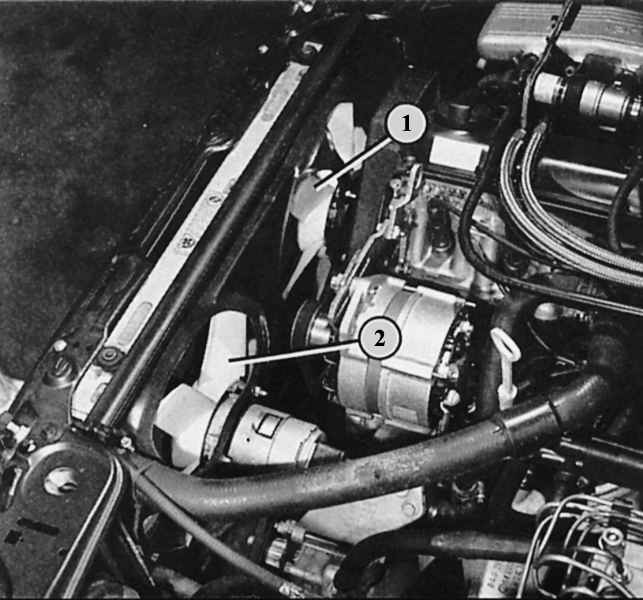

На иллюстрации показаны вентиляторы системы охлаждения 4-цилиндрового двигателя с усиленной системой охлаждения. Она функционирует следующим образом: собственно вентилятор системы охлаждения (2) приводит второй вентилятор системы охлаждения (1) посредством маленького клинового ремня.

При 6-цилиндровом двигателе на месте подобной конструкции стоит двухступенчатый вентилятор. Автомобили с усиленной системой охлаждения снабжены – напротив – двумя двухступенчатыми вентиляторами, каждый с собственным приводом.

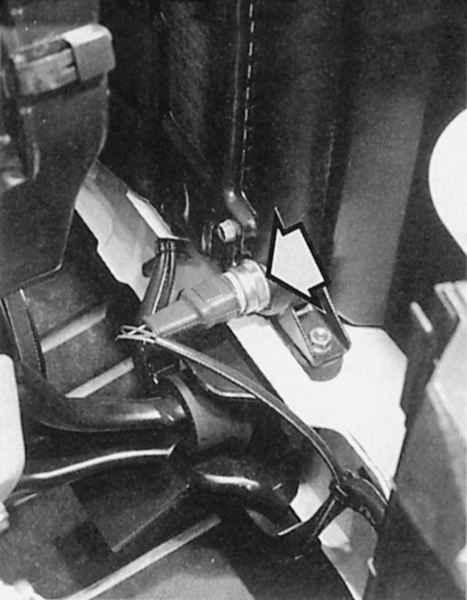

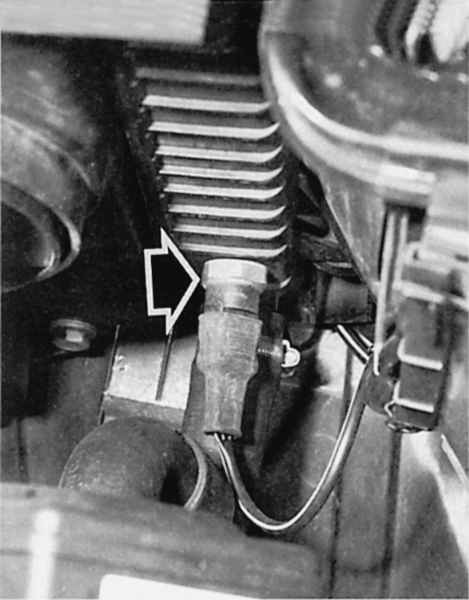

Термовыключатель вентилятора системы охлаждения установлен на радиаторе внизу. Иллюстрации показывают: слева – 4-цилиндровый двигатель, справа – 6-цилиндровый. Кроме показанных, существуют варианты оснащений, при которых термовыключатель установлен на левой стороне радиатора.

Температуры переключения термовыключателя вентилятора

 Версия вентилятора
Температура включения
Температура выключения
Одноступенчатый
92 – 97°С
84 – 91°С
Двухступенчатый
  • первая ступень
92 – 97°С
84 – 91°С
  • вторая ступень
99 – 105°С
91 – 98°С

Электрическое переключение

Электрические схемы соединений вы найдете в разделе Электрические схемы. По отдельности в серийных версиях дело выглядит следующим образом:

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. 4-цилиндровый двигатель мощностью 66 кВт: термовыключатель управляет вентилятором не напрямую, а через реле на штекерной ячейке 2 центрального коммутатора. То есть он находится в цепи управления реле и определяет, когда должны быть замкнуты контакты, которые переключают электроток от клеммы 30 (постоянно находящейся под напряжением) к вентилятору.
    Сама цепь управления получает ток от клеммы Х только при включенном зажигании, так что контакты реле могут быть замкнуты только в положении включенного зажигания.
  2. 4-цилиндровый двигатель мощностью 85 кВт и 5-цилиндровый двигатель: на этих моделях установлен двухступенчатый вентилятор с определенным двойным переключением: двойной термовыключатель управляет через реле на штекерной ячейке 11 более медленной ступенью работы мотора вентилятора.
    У этих двигателей переключение дополняется так называемым включением вентилятора после прекращения работы двигателя. Оно функционирует следующим образом: если в моторном отсеке после остановки двигателя застаивается горячий воздух, то вентилятор системы охлаждения обеспечивает доступ холодного воздуха. Тем самым предотвращается образование паровых пробок в топливопроводах высокого давления – причина проблем запуска горячего двигателя.
    В этой электросхеме термовыключатель на головке блока цилиндров «чувствует» температуру и включает вентилятор через блок управления включения вентилятора системы охлаждения после прекращения работы двигателя на штекерной ячейке реле 3.
  3. 6-цилиндровый двигатель: здесь мы имеем дело с одним либо двумя двухступенчатыми вентиляторами. Двойной термовыключатель (первоначально его часть для первой ступени) пропускает через реле на штекерной ячейке 11 ток для первой скорости вентилятора. Замедленное вращение достигается посредством установки дополнительного резистора, который ограничивает подачу питания к двигателю вентилятора.
  4. Если термовыключатель подключает вторую скорость вентилятора, то подача питания идет через реле на штекерной ячейке 18, – на этот раз напрямую к отдельному вентилятору либо к двум двигателям вентилятора в обход резисторной пластины.

 Подсказка: из электрического соединения через клемму Х (см. также главу Кузовная электросистема) получается, что вентилятор системы охлаждения – неважно, одно- или двухступенчатый – при выключенном зажигании не может начать работу.

Иначе дело обстоит у моделей с 4-цилиндровым двигателем мощностью 85 кВт и с 5-цилиндровым двигателем из-за функции включения вентилятора системы охлаждения после прекращения работы двигателя. Здесь вентилятор может заработать и при выключенном двигателе. Поэтому будьте осторожны при работах в моторном отсеке!
