4.6. Термостат

Если говорить упрощенно, то термостат определяет, будет или нет охлаждающая жидкость циркулировать. То есть, он определяет, следует ли охлаждающей жидкости проходить по маленькому или большому контуру (см. об этом также в начале этой главы). Естественно, термостат управляет потоком охлаждающей жидкости в зависимости от ее температуры. Это происходит посредством наполненной специальным воском гильзы и укрепленной на ней тарелки клапана.

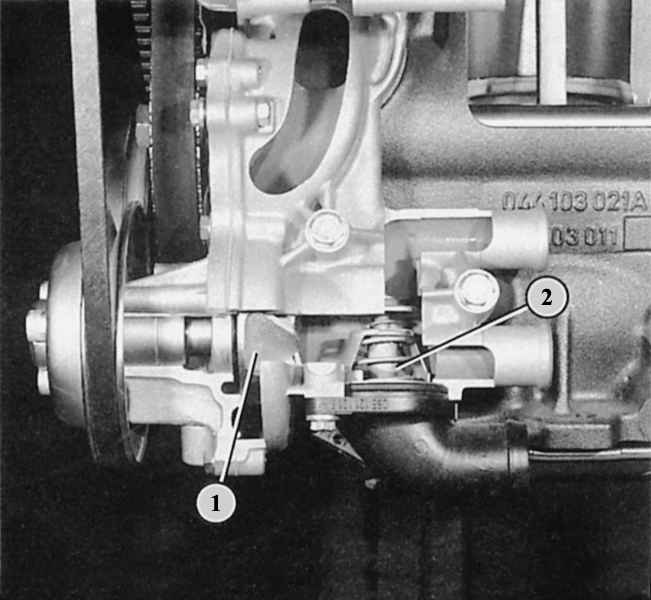

На иллюстрации водяной насос и корпус термостата показаны в разрезе, для того чтобы вы могли заглянуть внутрь. Отчетливо видно лопастное колесо (1) водяного насоса. Рядом расположен термостат (2).

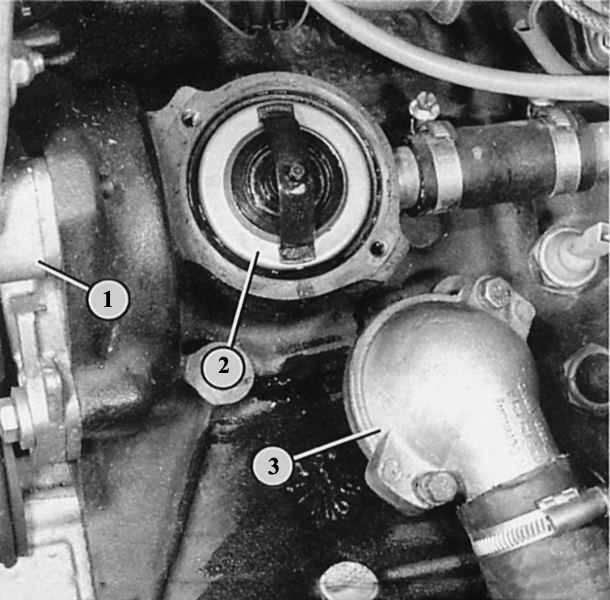

После снятия крышки корпуса (3) на левой стороне двигателя у 5-цилиндрового двигателя появляется доступ к термостату (2). Позиция (1) показывает водяной насос.

При нагревании охлаждающей жидкости воск тает, расширяется и открывает тарелку клапана. До тех пор, пока поднимается температура охлаждающей жидкости, термостат все больше и больше открывает доступ холодной воде из радиатора. Если рабочая температура, наоборот, падает, то пружина в термостате снова прижимает тарелку клапана в положение «закрыто» («zu»), закрывая тем самым доступ холодной воде до наступления рабочей температуры.
