1.13. Электрические стеклоподъемники и зеркала заднего вида

При включенном зажигании стекла могут опускаться и подниматься с помощью электропривода.

Выключатели расположены в подлокотнике двери водителя.

Кроме того, в двери переднего пассажира и задних дверях имеются дополнительные выключатели управления соответствующими стеклоподъемниками.

Стеклоподъемники работают после выключения зажигания около десяти минут. Однако они сразу отключаются при открывании одной из передних дверей.

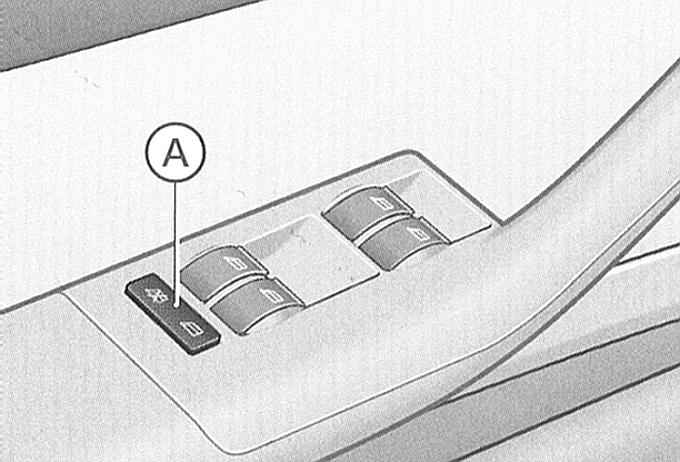

Блокировочным выключателем (А) можно обесточить стеклоподъемники задних дверей.

Со стороны задних дверей стеклоподъемниками можно пользоваться только при утопленном выключателе.

При отключенных стеклоподъемниках задних дверей в блокировочном выключателе горим символ.

Поднимание / опускание стекол

При кратковременном нажатии выключателя стеклоподъемника стекло автоматически и полностью опускается, а при кратковременном приподнимании поднимается до крайнего положения. Повторным нажатием выключателя можно остановить стекло в любом промежуточном положении.

Автоматика поднимания стекол работает только при включенном зажигании.
ВНИМАНИЕ

Автоматика поднимания / опускания стекол отключается после отсоединения и последующего подключения аккумуляторной батареи.



Для восстановления работоспособности стеклоподъемников после подключения батареи выполните следующее:

Непрерывным нажатием на выключатель стеклоподъемника приведите стекло в крайнее верхнее положение.
Отпустите выключатель и снова нажмите, удерживая выключатель примерно в течение одной секунды при закрытом окне.

Автоматика вновь приведена в рабочий режим.

Комфортное открывание / закрывание

При отпирании / запирании автомобиля со стороны двери водителя или переднего пассажира окна можно открыть / закрыть следующим образом:

Поверните и удерживайте ключ в положении отпирания – окна открываются. При возвращении ключа в исходное положение процесс открывания моментально прекращается.
Поверните и удерживайте ключ в положении запирания – окна закрываются. При возвращении ключа в исходное положение процесс закрывания моментально прекращается.

Комфортное отпирание / запирание работает также от дистанционного радиоуправления*. Обратитесь к подразделу Ключи, замки кузова с единым управлением и охранная сигнализация.
ВНИМАНИЕ

Будьте осторожны при подъеме стекол!

Невнимательность или бесконтрольность при пользовании стеклоподъемниками может привести к травмам.



Поэтому:

– при необходимости обесточьте блокировочным выключателем (обратитесь к вышеприведенной иллюстрации) стеклоподъемники задних дверей;
– покидая автомобиль, всегда вынимайте ключ зажигания;
– при комфортном закрывании автомобиля следите за подъемом стекол; это особенно важно при закрывании стекол с помощью дистанционного радиоуправления*.

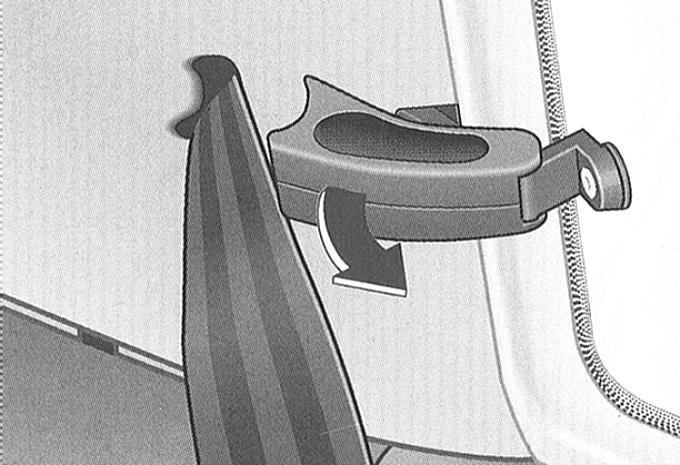

Поворотное стекло1)

Задние стекла могут открываться поворотом в сторону и устанавливаться в двух фиксированных положениях.

Открывание


Возьмитесь за соответствующую поверхность шарнира и отведите его в указанном стрелкой направлении до первого фиксированного положения (обратитесь к иллюстрации).

Отожмите шарнир до упора наружу, чтобы полностью открыть окно. В этом положении шарнир прилегает к стойке.

Закрывание

Отведите шарнир от стойки и потяните его минуя первое фиксированное положение внутрь. Шарнир должен прилегать к стойке.

Зеркала заднего вида

Перед началом движения правильно установите зеркала заднего вида, чтобы в любой момент обеспечивался задний обзор.

Внутреннее зеркало

Ручное затемнение зеркала


При нормальном положении зеркала рычажок с его нижней стороны должен быть обращен вперед.

Данным рычажком можно затемнить зеркало:

Рычажок в переднем положении – нормальное положение.

Рычажок в заднем положении – положение затемнения.

Автоматическое затемнение*


Отрегулируйте положение зеркала рукой.

При включенном зажигании происходит автоматическое затемнение внутреннего зеркала в зависимости от падающего на него потока света (например, свет фар сзади).

При включении внутреннего освещения или передачи заднего хода зеркало возвращается в исходное положение (без затемнения).

Наружные зеркала

Примечание
по пользованию выпуклыми и асферическими* наружными зеркалами

Выпуклые и асферические зеркала увеличивают сектор обзора. Однако они уменьшаю изображение объектов. Поэтому такие зеркала лишь условно пригодны для оценки расстояния до движущихся сзади транспортных средств.

Автоматически затемняемые наружные зеркала*

Наружные зеркала затемняются автоматически вместе с внутренним зеркалом.

При включенном зажигании происходит автоматическое затемнение зеркал в зависимости от падающего на них потока света (например, свет фар сзади).

При включении освещения салона или передачи заднего хода зеркала возвращаются в исходное положение (без затемнения).
ВНИМАНИЕ

Правильное автоматическое затемнение наружных зеркал возможно только когда падающему на внутреннее зеркало потоку света ничего не препятствует (например, находящиеся на пологе багажника предметы).



Обогрев зеркал*


Отражательная поверхность наружных зеркал обогревается при включенном зажигании в зависимости от наружной температуры.

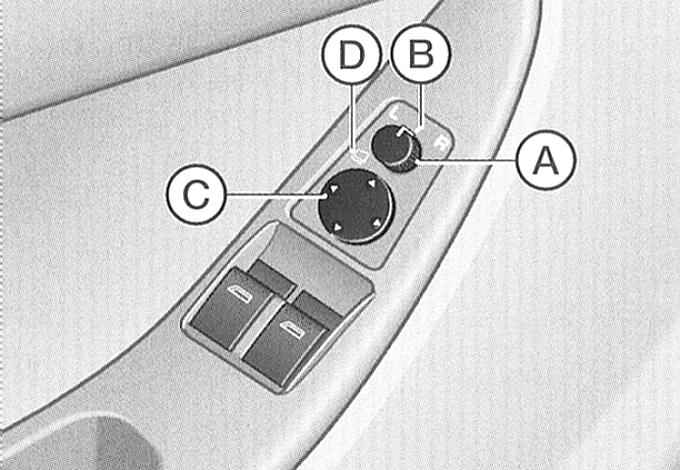

Регулирование положения наружных зеркал

(только 2–дверные автомобили)


Многопозиционным переключателем (А) осуществляется переключение электропривода на наружное зеркало водителя / переднего пассажира или складывание зеркал1).

Наружные зеркала с электроприводом устанавливаются только при включенном зажигании нажатием на крупноформатную кнопку С.

Отражательная поверхность зеркала смещается при нажатии на соответствующую сторону кнопки со стрелками.

В нейтральное положение
L зеркало водителя
R зеркало переднего пассажира
D складывание обоих наружных зеркал1)

1) Только для определенных экспортных модификаций.

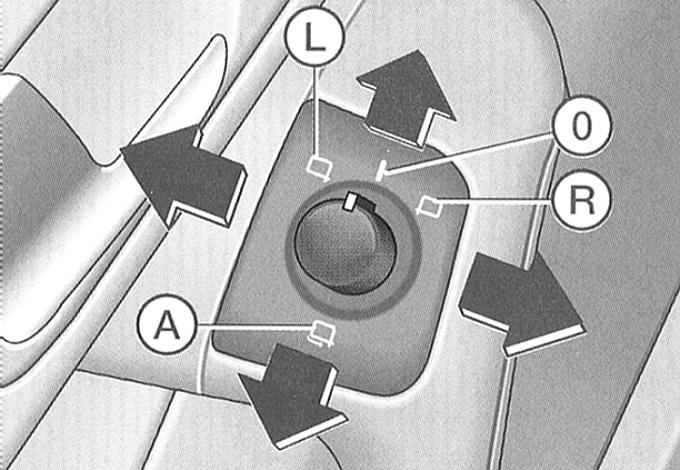

4–дверные автомобили

О нейтральное положение
L зеркало водителя
R зеркало переднего пассажира
А складывание обоих наружных зеркал

Складывать зеркала рекомендуется, например, для их сохранения при парковке или в узких пространствах.

Отражательная поверхность зеркала устанавливается в нужное положение нажатием на соответствующую сторону крупноформатной кнопки С с нанесенными на ней стрелками.


ВНИМАНИЕ

В случае отказа электрического привода возьмитесь за край зеркала рукой и установите его нажатием на край отражательной поверхности.

При смещении зеркала в результате воздействия внешних сил (например, удар при маневрировании) осуществите полное электрическое складывание зеркал. Ни в коем случае не устанавливайте зеркала в исходное положение рукой, так как это может отрицательно повлиять на их функцию.
