1.5. Поддомкрачивание и буксировка

Поддомкрачивание

Для поддомкрачивания передней части автомобиля следует взвести стояночный тормоз и, для безопасности, подложить под задние колеса клинья.

При поддомкрачивании задней части автомобиля необходимо включить передачу и подложить клинья под передние колеса.

Подставить надежные опоры под стороны кузова. Если сначала поднимается одна сторона, а затем другая, нужно обязательно следить за надежностью опор.

Опорные точки для подъема автомобильным домкратом
ВНИМАНИЕ

Не запускайте двигатель поднятого автомобиля - это опасно.


ПОРЯДОК ВЫПОЛНЕНИЯ

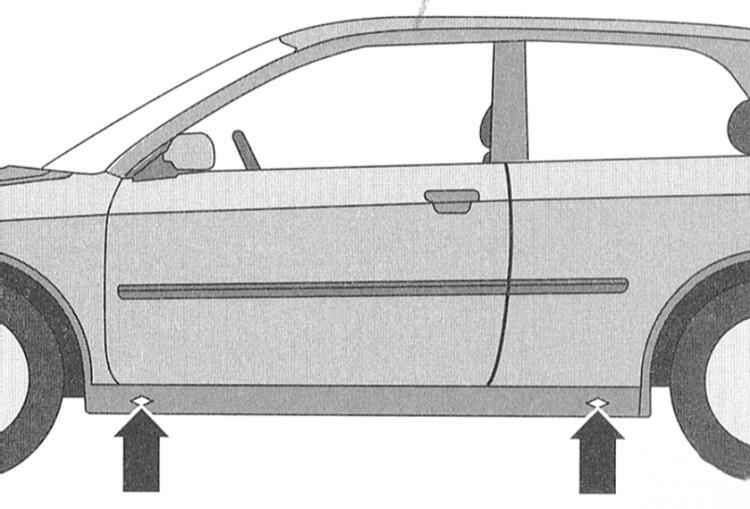

Точки поддомкрачивания автомобиля

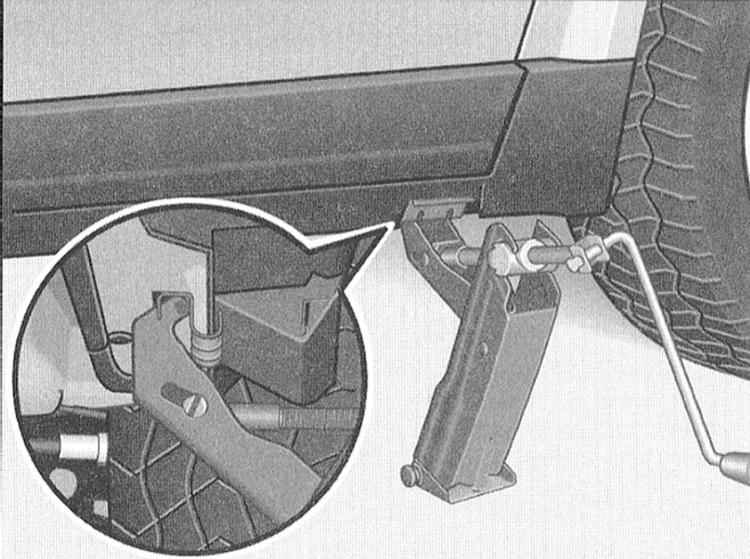

Установка домкрата

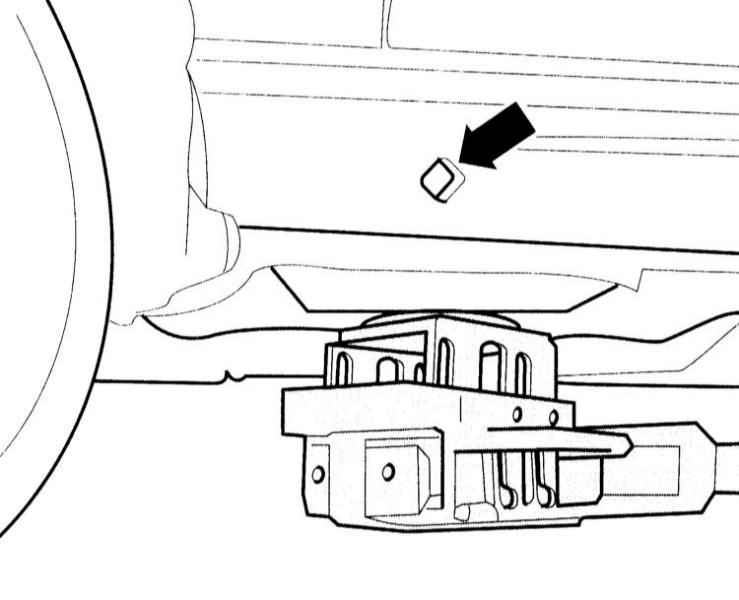

Место установки лапы подъемника в передней части автомобиля. Центр опорной тарелки домкрата должен совпадать с маркировкой (стрелка)

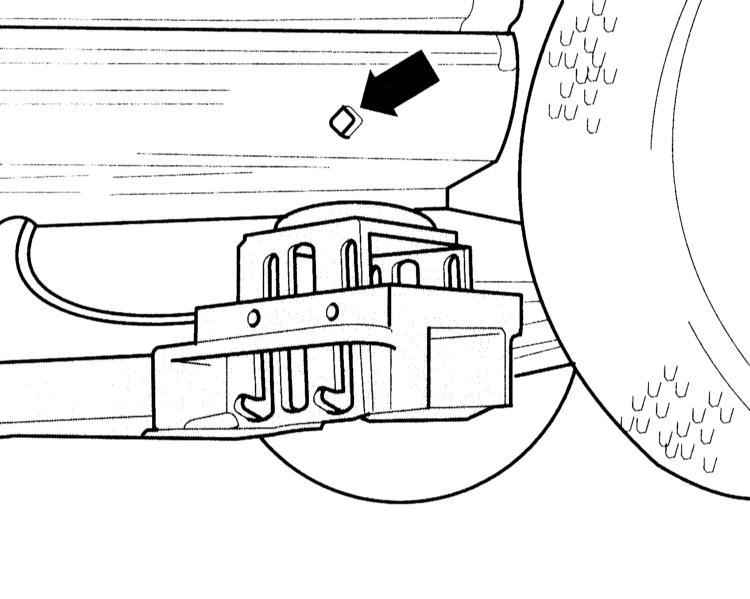

Место установки лапы подъемника в задней части автомобиля. Центр опорной тарелки домкрата должен совпадать с маркировкой (стрелка)

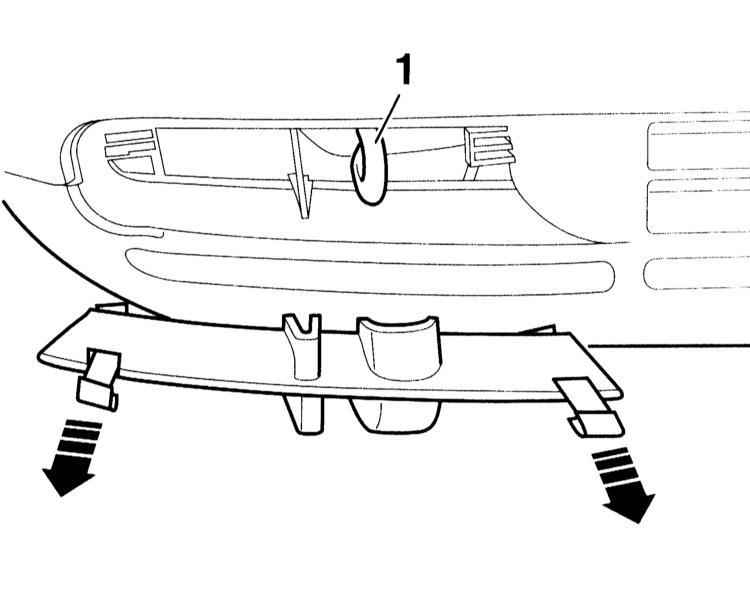

Для освобождения передней буксировочной проушины снимите крышку

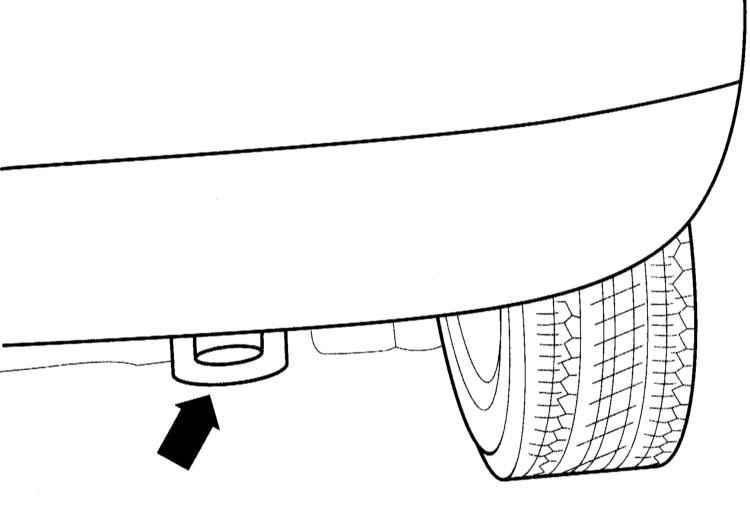

Задняя буксировочная проушина расположена справа под бампером

Для поднятия автомобиля необходимо использовать домкрат, установленный под опорные места кузова автомобиля, которые расположены на нижней балке кузова в 13 см спереди в 22 см сзади от соответствующей колесной арки.

ВНИМАНИЕ

Если домкрат установлен не под опорное место кузова, возможно, повреждение кузова автомобиля. Кроме того, возникает опасность получения травмы.



Установите домкрат под автомобиль

- Лапа домкрата должна плотно охватывать вертикальное ребро лонжерона для того, чтобы при подъеме автомобиля домкрат не мог соскользнуть.

Одновременно следует выравнивать положение домкрата и поднимать лапу домкрата до тех пор, пока она плотно не приляжет к вертикальному ребру.

ВНИМАНИЕ

При установке домкрата на мягкий грунт возможно падение автомобиля с домкрата. Поэтому необходимо ставить домкрат на твердый грунт. Если необходимо, следует использовать устойчивую и относительно большую по площади опору.


Для вывешивания автомобиля необходимо использовать подъемник.

Чтобы избежать повреждений низа автомобиля, следует обязательно использовать соответствующие подкладки из прорезиненного материала.

ВНИМАНИЕ

Автомобиль ни в коем случае нельзя поднимать под поддон картера, под коробку передач, под заднюю или переднюю оси, иначе могут возникнуть серьезные повреждения узлов и агрегатов.


Опорная тарелка домкрата не должна касаться планки крепления продольного рычага подвески, так как в противном случае может быть повреждено рулевое управление.

Перед въездом на подъемник следует убедиться в том, что имеется достаточное расстояние между низкорасположенными точками автомобиля и элементами подъемника.

Опорные точки под подъемник и гаражный подъемник

- Спереди у вертикального элемента жесткости нижней балки.

- Сзади у вертикальной элемента жесткости нижней балки в районе выбитой маркировки.
Элемент жесткости нижней балки должен лежать посередине на опорной тарелке подъемника.

Буксировка


Буксировка автомобиля возможна только за предназначенные для этого проушины.

Закрепление буксировочного троса/штанги


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите решетку в нижней части бампера. Для этого нажмите на верхнее ребро (стрелка на иллюстрации) вниз и одновременно выньте крышку.
2. Буксировочная проушина находится под крышкой.
3. При установке крышки вставьте нижнюю часть в бампер. Затем вставьте верхнюю часть крышки в бампер так, чтобы она зафиксировалась.
4. Задняя буксировочная проушина расположена справа под бампером.
Правила буксировки
5. Включите зажигание, чтобы рулевое колесо было разблокировано и можно было включить сигналы поворота, звуковой сигнал, стеклоочистители и стеклоомыватели.
6. Установите РКПП в нейтральное положение.
7. Аварийную сигнализацию включите на обоих автомобилях.
8. Гидроусилитель руля и усилитель тормоза работают только при работающем двигателе. Поэтому при неработающем двигателе поворот рулевого колеса и нажатие на педаль тормоза требуют приложения более значительных усилий!
9. При применении буксировочного троса водитель буксирующего автомобиля должен мягко включать сцепление. Водитель буксируемого автомобиля должен следить за тем, чтобы трос был всегда натянут.
10. Без масла в РКПП и соответственно в АТ автомобиль разрешается буксировать только с поднятыми приводными колесами.
11. Рекомендуется применение буксировочной штанги. Трос должен быть эластичный, что способствует сохранению буксирующего и буксируемого автомобилей. Следует применять только пластмассовые тросы или тросы с эластичными промежуточными звеньями.
Автомобили с АТ
Установите селектор в положение "N" Максимальная скорость буксировки 50 км/час!
Максимальное расстояние буксировки 50 км!.
12. На большие расстояния автомобиль должен буксироваться с поднятыми передними колесами или будучи погруженным на транспортер.

ВНИМАНИЕ

Для исключения повреждений РКПП не следует транспортировать автомобиль путем частичной погрузки задней части, с вращающимися приводными колесами.


Автомобили с полным приводом
Обратитесь к подразделу Полный привод.
Запуск автомобиля буксировкой (аварийный запуск)
Запуск буксировкой (запуск двигателя перемещением автомобиля) у автомобилей с АТ невозможен.
Перед тем как запустить двигатель буксировкой автомобиля, рекомендуется для запуска использовать аккумуляторную батарею другого автомобиля.

ВНИМАНИЕ

При разогретом бензиновом двигателе разрешается буксировать автомобиль на расстояние не более 50 м, так как в противном случае существует опасность повреждения каталитического преобразователя.


13. Перед буксировкой включите вторую или третью передачу, нажмите на педаль сцепления и держите ее.
14. Включите зажигание.
15. Медленно включите передачу, если оба автомобиля сдвинулись с места.
16. Как только двигатель запустился, нажмите на педаль сцепления и выключите передачу, чтобы исключить наезд на ведущий автомобиль.
