12.54. Снятие и установка щитка и балки бокового усилителя / планки шахты окна

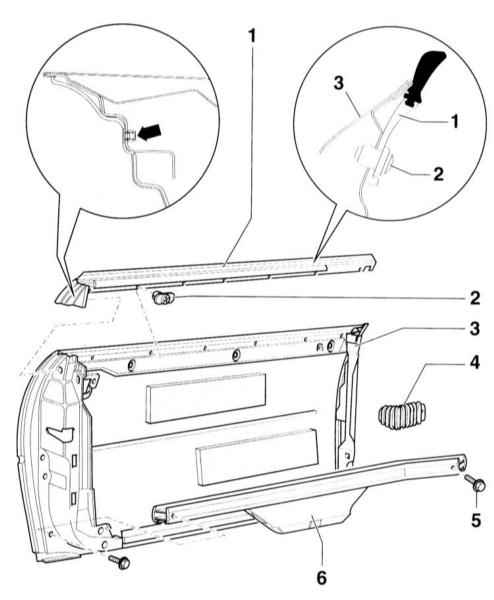

Балка бокового усилителя/планка шахты окна

1 – планка шахты окна
2 – зажим
3 – дверь

4 – кожух
5 – болт, 8 Н•м
6 – балка усилителя

Балка усилителя

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите балку регулировочных элементов двери, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
2. Выверните болты –5– и выньте балку усилителя –6–.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вклейте боковую подушку, обратитесь к подразделу Установка боковой подушки безопасности.
2. Установите балку усилителя –6– и закрепите ее болтами –5–.
3. Установите балку регулировочных элементов, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.

Планка шахты окна

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите балку регулировочных элементов, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
2. Выверните штифт из зажима –2– и снимите зажим.
3. Выньте штифт (стрелка) в районе двери стойки В и снимите планку шахты окна.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место планку шахты окна.
2. Вставьте зажим –2–, слегка вдавите штифт.
3. Вдавите штифт (стрелка).
4. Установите балку регулировочных элементов двери, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
