12.68. Снятие и установка, проверка и регулировка конечного положения рычагов стеклоочистителя

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смочите ветровое стекло водой.
2. Дайте поработать стеклоочистителю около 2 мин и остановите его выключателем. При этом очиститель остановится в конечном положении.
3. Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.
ВНИМАНИЕ

Вследствие этого стирается информация из электронных блоков памяти, как, например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь с материалами подраздела Ввод кода радиоприемника.


4. Снимите щетки, подраздел Замена резинок щеток стеклоочистителей.

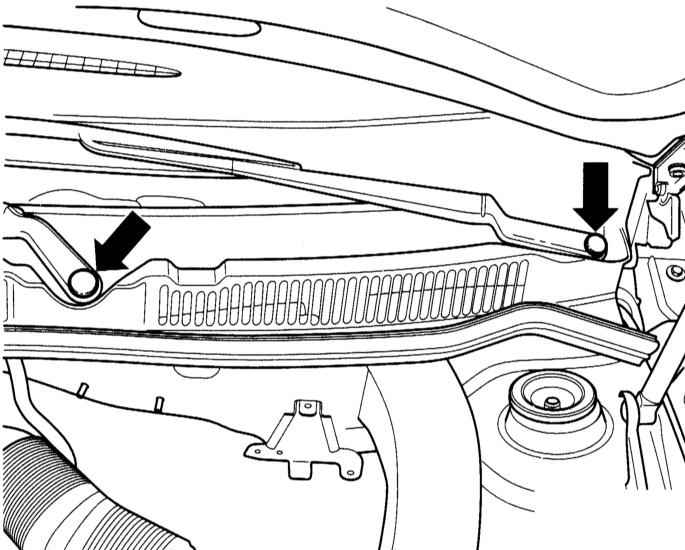

5. Снимите небольшой отверткой колпачки (стрелки на иллюстрации).
6. Ослабьте лежащие под ними гайки, полностью не отворачивая их.
7. Освободите рычаги посредством легкого перемещения их в разные стороны.
8. Полностью отверните гайки и снимите рычаги.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините отрицательный кабель (–) к аккумуляторной батареи.
ВНИМАНИЕ

Введите код радиоприемника, отрегулируйте электрический стеклоподъемник, установите часы, при этом обратитесь к подраздела Ввод кода радиоприемника.


2. Остановите электродвигатель очистителя в конечном положении. Для этого запустите на короткое время очиститель и остановите его выключателем. Благодаря этому электродвигатель останавливается в конечном положении.
3. Наденьте щетку на рычаг и зафиксируйте.

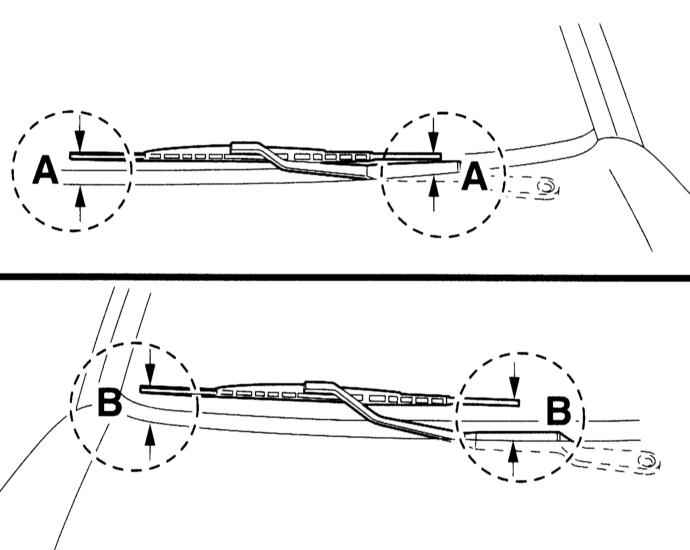

4. Наденьте рычаг на ось очистителя так, чтобы выдержать размеры, приведенные на иллюстрации.
5. В этом положении затяните гайки крепления моментом 20 Н•м.
6. Запустите очиститель в толчковом режиме и проверьте установку щеток. При необходимости еще раз снимите рычаги и вновь выставите их.
7. Наденьте пластмассовые колпачки на гайки крепления.
