6.1. Система электронного управления зажиганием и впрыском

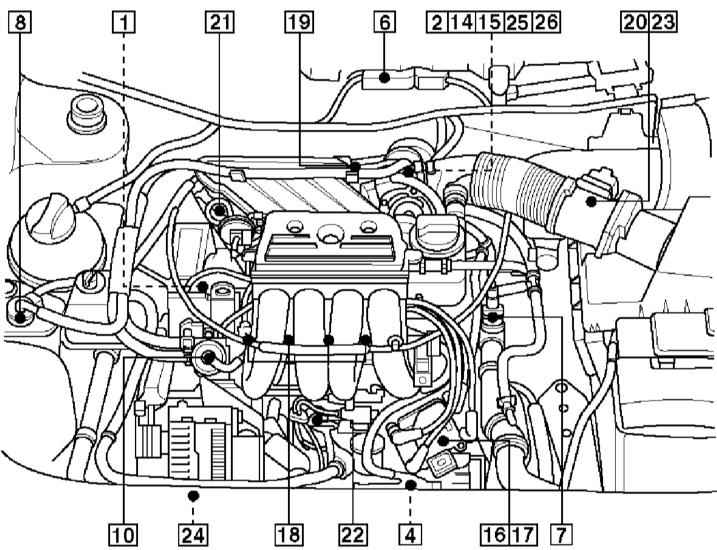

Вид на отсек бензинового двигателя 1.6 л и список элементов системы управления (на иллюстрации показаны не все)

1 - Датчик положения распредвала - CMP
2 - Д/выключатель закрытого положения дроссельной заслонки - CTP
3 - Д/выключатель педали сцепления - CPP
4 - Датчик положения коленвала - CKP/датчик оборотов двигателя - RPM
5 - Разъем линии данных - DLC - центральная консоль
6 - Блок управления двигателем - ECM
7 - Датчик температуры охлаждающей жидкости - ECT
8 - Клапан продувки адсорбера - EVAP
9 - Топливный фильтр - снаружи бака
10 - Регулятор давления топлива
11 - Встроенный в бак топливный насос
12 - Реле топливного насоса - коробка реле передней панели, позиция 4
13 - Подогреваемый ?-зонд - HO2S - докаталитический
14 - Активатор управления оборотами х.х. - ISC
15 - Датчик положения активатора управления оборотами х.х. - ISC
16 - Усилитель зажигания
17 - Катушка зажигания
18 - Инжекторы
19 - Датчик температуры всасываемого воздуха - IAT, до 98 г.
20 - Датчик температуры всасываемого воздуха - IAT, после 98 г.
21 - Э/магнит управления воздухом впускного трубопровода
22 - Датчик детонации
23 - Измеритель H·м ссы воздуха - MAF
24 - Д/выключатель давления в системе гидроусиления руля - PSP
25 - Узел управления дроссельной заслонкой
26 - Датчик положения дроссельной заслонки - TP
27 - Датчик скорости автомобиля - VSS - на трансмиссии

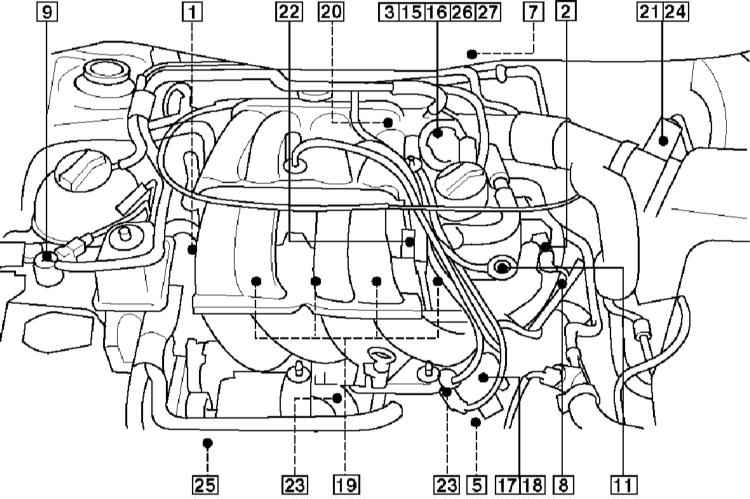

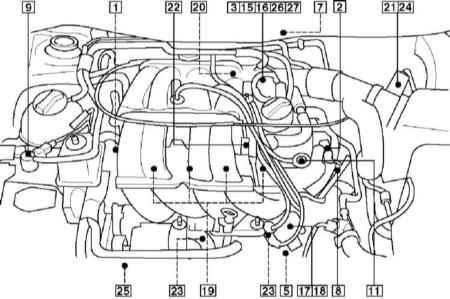

Вид на отсек бензинового двигателя 1.8 л без турбонаддува и список элементов системы управления (на иллюстрации показаны не все)

1 - Датчик положения распредвала - CMP
2 - Активатор положения распредвала
3 - Д/выключатель закрытого положения дроссельной заслонки - CTP
4 - Д/выключатель педали сцепления - CPP
5 - Датчик положения коленвала - CKP/датчик оборотов двигателя - RPM
6 - Разъем линии данных - DLC - центральная консоль
7 - Блок управления двигателем - ECM
8 - Датчик температуры охлаждающей жидкости - ECT
9 - Клапан продувки адсорбера - EVAP
10 - Топливный фильтр - снаружи бака
11 - Регулятор давления топлива
12 - Встроенный в бак топливный насос
13 - Реле топливного насоса - коробка реле передней панели, позиция 4
14 - Подогреваемый ?-зонд - HO2S - докаталитический
15 - Активатор управления оборотами х.х. - ISC
16 - Датчик положения активатора управления оборотами х.х. - ISC
17 - Усилитель зажигания
18 - Катушка зажигания
19 - Инжекторы
20 - Датчик температуры всасываемого воздуха - IAT, до 98 г.
21 - Датчик температуры всасываемого воздуха - IAT, после 98 г.
22 - Э/магнит управления воздухом впускного трубопровода
23 - Датчик детонации
24 - Измеритель H·м ссы воздуха - MAF
25 - Д/выключатель давления в системе гидроусиления руля - PSP
26 - Узел управления дроссельной заслонкой
27 - Датчик положения дроссельной заслонки - TP
28 - Датчик скорости автомобиля - VSS - на трансмиссии

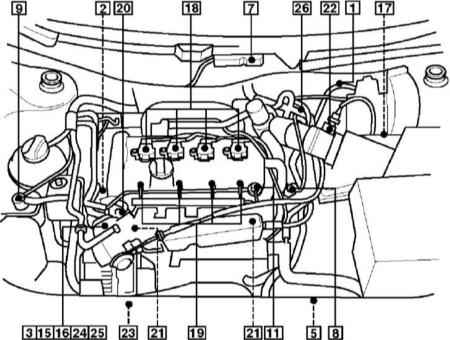

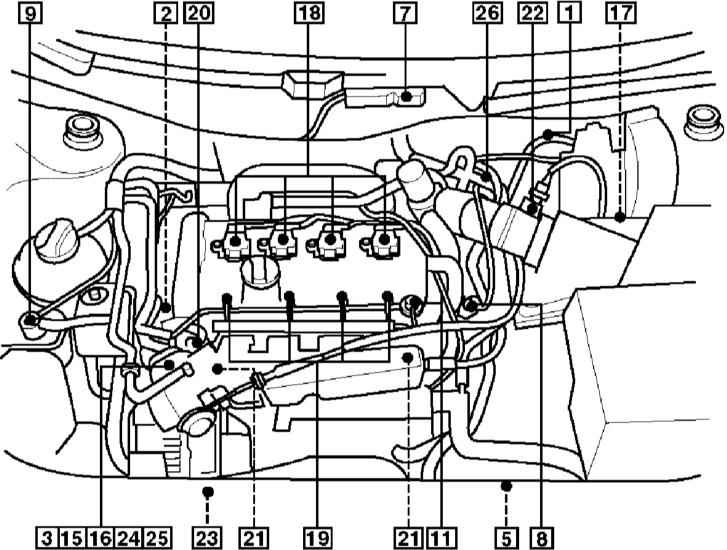

Вид на отсек бензинового двигателя 1.8 л с турбонаддувом и список элементов системы управления (на иллюстрации показаны не все)

1 - Датчик атмосферного давления - BARO
2 - Датчик положения распредвала - CMP
3 - Д/выключатель закрытого положения дроссельной заслонки - CTP
4 - Д/выключатель педали сцепления - CPP
5 - Датчик положения коленвала - CKP/датчик оборотов двигателя - RPM
6 - Разъем линии данных - DLC - центральная консоль
7 - Блок управления двигателем - ECM
8 - Датчик температуры охлаждающей жидкости - ECT
9 - Клапан продувки адсорбера - EVAP
10 - Топливный фильтр - снаружи бака
11 - Регулятор давления топлива
12 - Встроенный в бак топливный насос
13 - Реле топливного насоса - коробка реле передней панели, позиция 4
14 - Подогреваемый ?-зонд - HO2S - докаталитический
15 - Активатор управления оборотами х.х. - ISC
16 - Датчик положения активатора управления оборотами х.х. - ISC
17 - Усилитель зажигания
18 - Катушка зажигания
19 - Инжекторы
20 - Датчик температуры всасываемого воздуха - IAT
21 - Датчик детонации
22 - Измеритель H·м ссы воздуха - MAF
23 - Д/выключатель давления в системе гидроусиления руля - PSP
24 - Узел управления дроссельной заслонкой
25 - Датчик положения дроссельной заслонки - TP
26 - Клапан регулировки сброса турбокомпрессора - TC
27 - Датчик скорости автомобиля - VSS - на трансмиссии

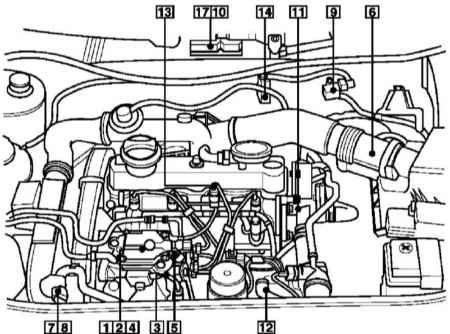

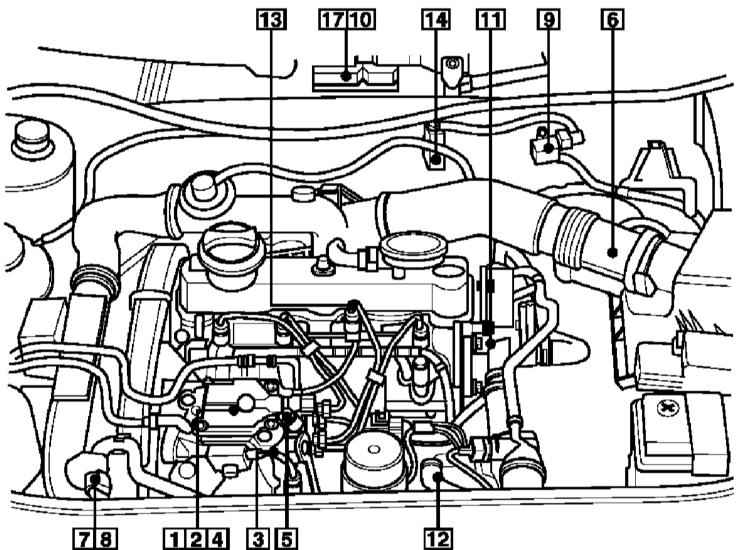

Вид на отсек дизельного двигателя TDI и список элементов системы управления (на иллюстрации показаны не все)

1 - Датчик температуры топлива
2 - Датчик положения топливного рычага
3 - Э/магнит форсунки
4 - Э/магнит регулировки количества топлива
5 - Э/магнитный клапан отсечки топлива
6 - Измеритель H·м ссы воздуха
7 - Датчик абсолютного давления в трубопроводе
8 - Датчик температуры всасываемого воздуха
9 - Э/магнит управления давлением турбокомпрессора
10 - Датчик атмосферного давления - в блоке управления двигателем
11 - Датчик температуры охлаждающей жидкости
12 - Датчик оборотов двигателя
13 - Датчик подъема иглы форсунки
14 - Э/магнит рециркуляции отработавших газов
15 - Системное реле - №5 в панели реле приборной панели
16 - Реле свечей накаливания - в коробке реле приборной панели, позиция 4
17 - Блок управления двигателем
18 - Датчик скорости автомобиля
19 - Датчик положения педали акселератора - над педалью
20 - Диагностический разъем - центральная консоль
