7.2. Привод переключения передач

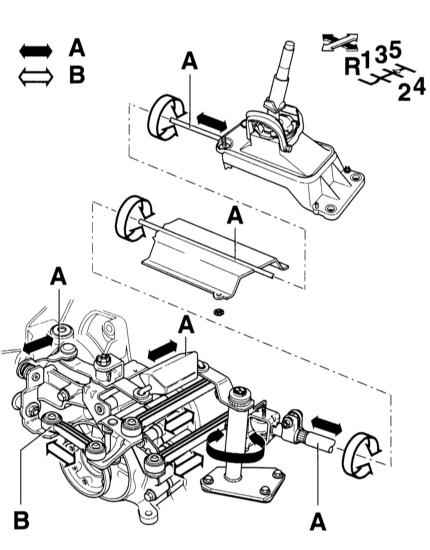

Тяговый привод переключения передач. Двигатели 1.6 л

А – тяги переключения
В – тяга выбора передачи
Стрелка А переключение передачи
Стрелка В перемещение выбора передачи

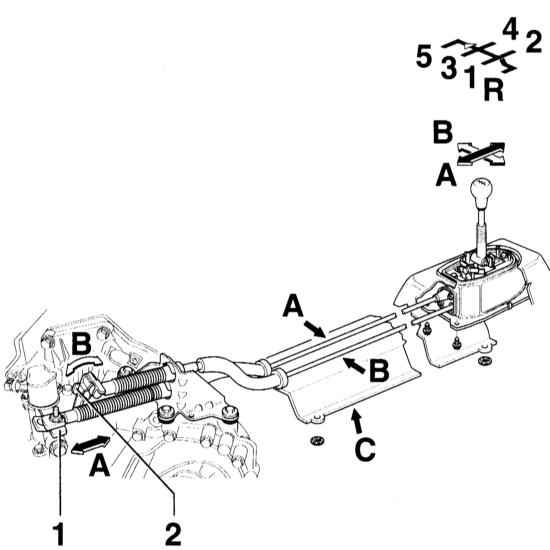

Тросовый привод переключения передач. Двигатели 1.8 л

А – тяги переключения
В – тяга выбора передачи
С – теплозащитный экран системы выпуска
Снимается перед снятием привода переключения
1 – рычаг переключения передач
2 – направляющий рычаг с захватом/тросом
Стрелка А переключение передачи
Стрелка В перемещение выбора передачи

При включении передачи следует делать различие между поперечным перемещением (выбор передачи) рычага переключения в нейтральное положение и собственно переключением передачи. Оба перемещения у автомобиля с двигателем 1.6 л передаются на РКПП через тяги.

У моделей с двигателями 1.8 л для передачи перемещений рычага переключений передач вместо тяг имеются два троса.
После снятия РКПП или разборки привода переключения его необходимо вновь отрегулировать.
ВНИМАНИЕ

Все опоры и поверхности трения смазать смазкой AUDI G 052 142 A2.
Все опоры и поверхности трения смазать смазкой AUDI G 052 142 A2.
