8.4. Полный привод

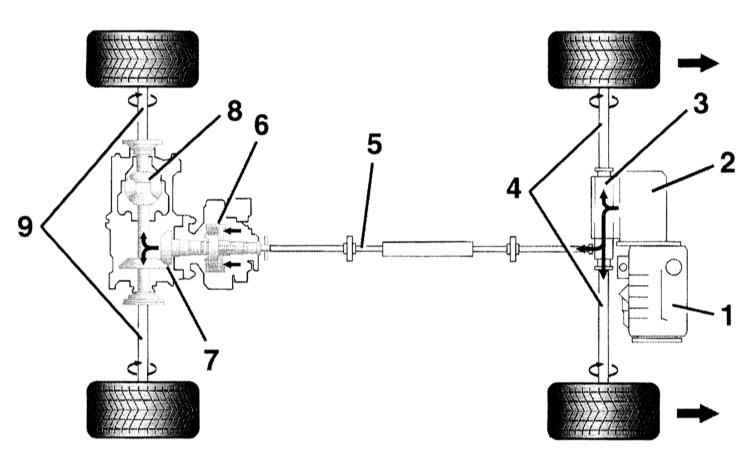

1– двигатель
2 – РКПП
3 – привод/дифференциал передней оси
4 – приводные валы/передняя подвеска
5 – карданный вал
6 – сцепление Haldex
7 – конические шестерни привода задней оси
8 – дифференциал задней оси
9 – приводные валы


ВНИМАНИЕ

Стрелки указывают в направлении движения.



Полноприводная модель автомобиля AUDI A3 оборудована постоянным полным приводом. Для привода задних колес дополнительно необходимы следующие элементы:

Узел отбора мощности от РКПП передней оси, чтобы обеспечить передачу движения на карданный вал, который соединяет РКПП с задним дифференциалом. От дифференциала задней оси движение через приводные валы передается на задние колеса.

Для возможности размещения дифференциала задней оси полноприводная модель AUDI A3 имеет двойной поперечный рычаг задней подвески и топливный бак, состоящий из двух частей.

Для выравнивания различных оборотов передней и задней осей при полном приводе автомобиля и для распределения крутящего момента в зависимости от условий движения, между передней и задней осями, применяется сцепление Haldex, закрепленное на дифференциале задней оси.

Сцепление Haldex представляет собой дисковое сцепление с электронным управлением и гидравлическим приводом. В зависимости от сигналов, поступающих от различных датчиков, как, например, от приборов управления двигателем и ABS прибор управления сцеплением Haldex регулирует процесс подключения задней оси. Система управления полным приводом распознает причину пробуксовывания отдельных колес и различное число оборотов колес и в соответствии с этим распределяет крутящий момент между передними и задними колесами. Задняя ось может полностью отключаться от силового привода, что снимает ограничения при буксировке с поднятыми передними или задними осями. Полноприводная модель, кроме того, может быть оборудована всеми электронными и гидравлическими системами, как, например, ABS, EDS, ASR, EBV и ESP.

Буксировка автомобилей с полным приводом

Автомобили с полным приводом могут буксироваться на расстояние не более 50 км со скоростью не более 50 км/час. В противном случае буксировка должна производиться на специальном транспортере путем полной погрузки.
ВНИМАНИЕ

Двигатель при буксировке запускать не следует. Общие указания по буксировке приведены во Введении.
