1.2.11. Подъемно-сдвижная панель крыши

Поворотный переключатель подъемно-сдвижной панели крыши

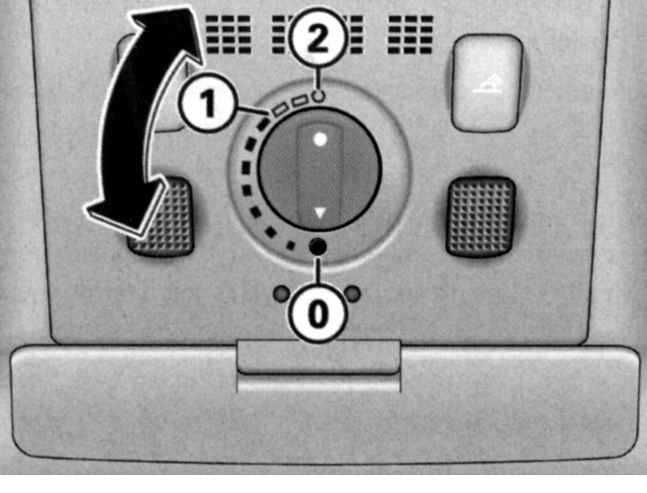

Рис. 1.28. Поворотный переключатель подъемно-сдвижной панели крыши


Управление подъемно-сдвижной панелью крыши осуществляется поворотным переключателем (рис. 1.28). Для отодвигания/задвигания панели переключатель может устанавливаться в несколько фиксированных положениях. Переключатель работает только при включенном зажигании. Подъем панели возможен только при нахождении переключателя в положении 0.
Открывать и закрывать подъемно-сдвижную панель крыши можно в течение примерно десяти минут и после выключения зажигания. Однако поворотный переключатель подъемно-сдвижной панели крыши сразу отключается после открывания одной из передних дверей.

Отодвигание/ подъем
Положение «вытяжной вентиляции»
Поверните переключатель в положение 1 (рис. 1.28). Переключатель ощутимо фиксируется. Данное положение панели крыши характеризуется меньшим шумом ветра.
Полное отодвигание
Поверните переключатель в положение 2 и удерживайте его до полного отодвигания панели крыши.

Подъем
Поверните переключатель в исходное положение 0.
Для полного подъема панели крыши нажмите и отпустите переключатель при его нахождении в исходном положении.
Для установки панели в промежуточное положение нажмите и удерживайте переключатель, пока панель не займет необходимое положение.
При отодвигании панели крыши автоматически открывается защищающая от солнечного воздействия штора. При закрытой панели крыши штору можно закрывать также рукой.
Солнцезащитную штору рекомендуется закрывать во время стоянки автомобиля на солнце. Во время стоянки автомобиля или на случай внезапного дождя (при закрытой солнцезащитной шторе) не забывайте закрыть подъемную панель крыши.

Закрывание сдвигаемой панели
Для закрывания панели крыши поверните переключатель в положение 0.

Закрывание подъемной панели
Потяните заднюю сторону переключателя и удерживайте его до тех пор, пока подъемная панель не опуститься в необходимое положение.
Непродолжительным оттягиванием переключателя, панель крыши закрывается автоматически. Повторным кратковременным оттягиванием переключателя панель можно остановить в любом положении.

ВНИМАНИЕ
Невнимательное или бесконтрольное закрывание подъемно-сдвижной панели чревато аварийными последствиями Поэтому при покидании автомобиля всегда вынимайте ключ зажигания из замка.

Подъемно-сдвижная панель крыши с солнечной батареей
От элементов солнечной батареи осуществляется питание кондиционера в режиме работы вентилятора.
Управление панелью крыши соответствует приведенному выше описанию.
Внутренняя обивка жестко соединена с панелью крыши с солнечной батареей и поэтому ее невозможно сдвинуть отдельно.

Электрическая функция аварийного закрывания
В экстренном случае сдвигаемую панель крыши можно закрыть при помощи электропривода.
Сдвигаемая панель крыши имеет защиту от перегрузок. Если ее не удается закрыть в нормальном режиме, то это можно сделать с помощью функции аварийного закрывания.
Поверните переключатель в исходное положение 0.
Потяните и удерживайте переключатель так долго, пока не закроется сдвигаемая панель крыши.

Механическая функция аварийного закрывания
В экстренном случае сдвигаемую панель крыши можно закрыть механически.

Места установки отвертки

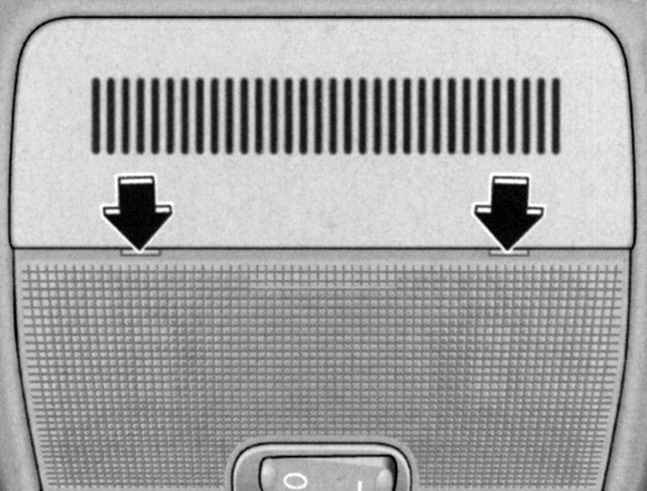

Рис. 1.29. Места установки отвертки


Аккуратно вставьте плоскую сторону отвертки в показанных на рисунке 1.29 местах.
Подденьте и отделите стекло плафона вниз.
Возьмите кривошипную рукоятку, расположенную с внутренней стороны крышки предохранителей.

Кривошипная рукоятка для аварийного закрывания

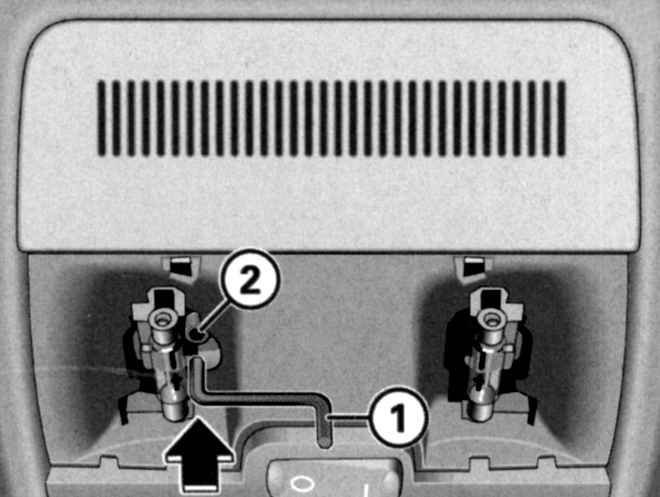

Рис. 1.30. Кривошипная рукоятка для аварийного закрывания


Вставьте кривошипную рукоятку 1 до упора во внутренний шестигранник 2, удерживая ее при этом (рис. 1.30).
Вращением кривошипной рукоятки закройте панель крыши.
После этого установите стекло плафона на место. Сначала вставляются в гнезда пластмассовые выступы, а затем прижимается вверх стекло.

ПРИМЕЧАНИЕ
Кривошипная рукоятка аварийного закрывания вращается легче, если использовать в качестве помощи ручку отвертки. Для этого следует вначале извлечь из ручки отвертки стержень, а затем надеть ручку на кривошипную рукоятку.
