1.3.3. Информационная система водителя (FIS)

Общие сведения
Информационная система водителя (FIS) является информационным центром автомобиля.

Дисплей комбинации приборов

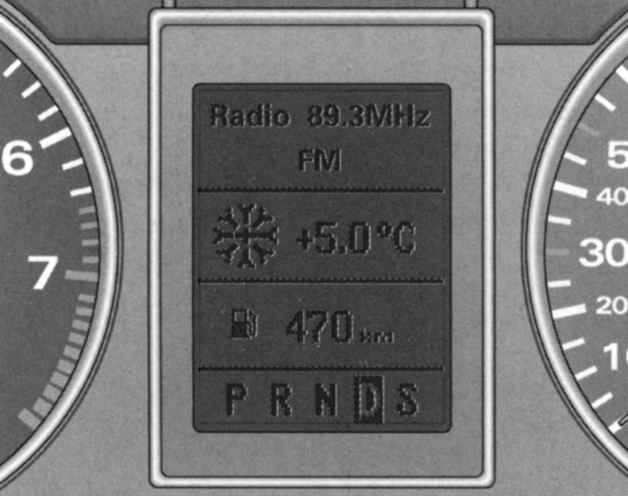

Рис. 1.41. Дисплей комбинации приборов


Индикация информационной системы водителя выводится на расположенный в центре комбинации приборов дисплей (рис. 1.41).
Данная система информирует владельца об актуальном техническом состоянии автомобиля.
На некоторых модификациях автомобиля изображение информации на дисплее комбинации приборов является многоцветным и обладает повышенной разрешающей способностью.

ПРИМЕЧАНИЕ
На автомобилях с автоматической трансмиссией информация выводится на дисплей только после включения режима движения.

Автомобиль в стандартном исполнении (индикация радио)

Дополнительная информация радио

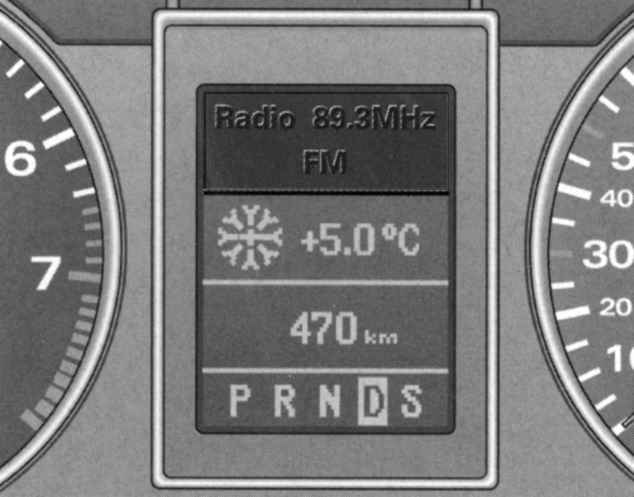

Рис. 1.42. Дополнительная информация радио



При отсутствии информации о неисправности второй степени и включенном радио (в зависимости от комплектации радио), после того как погаснет индикация «ОК», на дисплее появляется название выбранной радиостанции или радиочастота с дополнительной информацией.

Индикация наружной температуры

Индикация наружной температуры

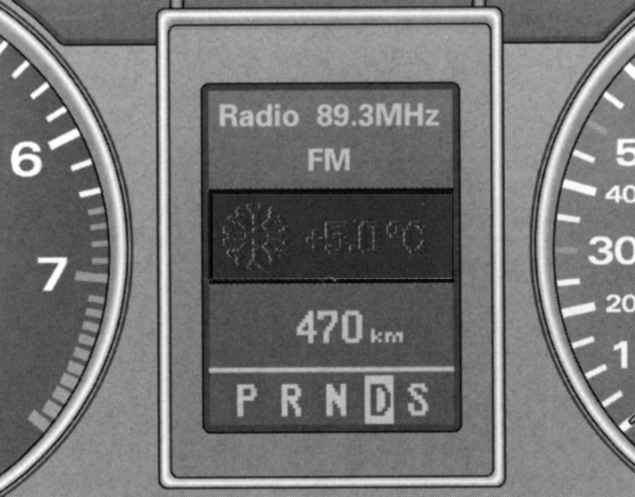

Рис. 1.43. Индикация наружной температуры



Индикация наружной температуры выводится на дисплей при включенном зажигании. На автомобилях с автоматической трансмиссией индикация появляется только после включения диапазона движения. При температуре от +5 °С до –5 °С слева от индикации температуры высвечивается символ. Появление символа в виде снежинки предупреждает водителя о необходимости особой осторожности ввиду опасности гололеда. На неподвижном автомобиле или при движении с очень малой скоростью индикация может быть несколько выше фактической температуры вследствие излучаемого двигателем тепла.
На автомобилях с кондиционером при переключении дисплея на показания по шкале Фаренгейта (°F) соответственно автоматически изменяется индикация наружной температуры.

ВНИМАНИЕ
Никогда не берите за основу индикацию наружной температуры при определении вероятности гололеда на дороге. Помните, что при наружной температуре +5 °С также возможно образование гололеда.

ПРИМЕЧАНИЕ
При выводе на дисплей данных системы навигации (сопровождение к цели) индикация наружной температуры появляется во второй строке индикаторной панели радио.

Запас хода по топливу

Запас хода по топливу

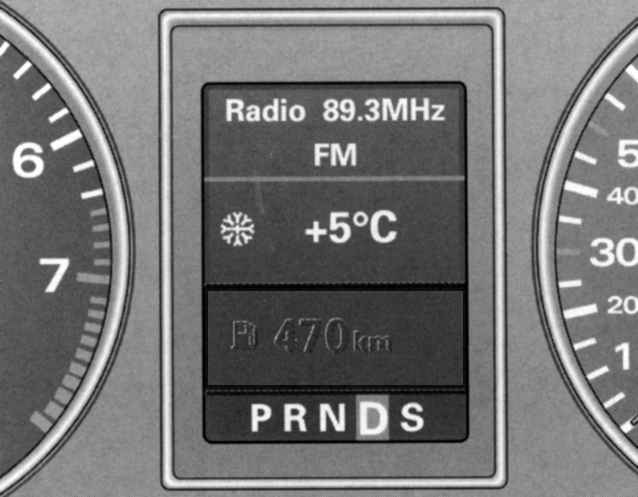

Рис. 1.44. Запас хода по топливу



На дисплей выводится индикация запаса хода по топливу в километрах.
Данная индикация показывает, сколько километров автомобиль еще может проехать на фактическом остатке топлива в данном режиме движения. Запас хода по топливу определяется дискретными значениями, отсчитываемыми шагами по 10 км.
За основу вычислений запаса хода принимается расход топлива на последних 30 км пути. При более экономичном последующем движении запас хода увеличивается.

Предупреждение о незакрытой двери и багажнике

Предупреждение о незакрытой двери и багажнике

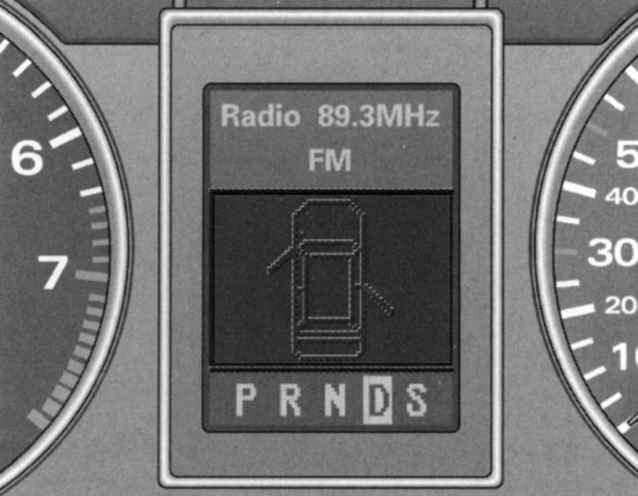

Рис. 1.45. Предупреждение о незакрытой двери и багажнике


Пиктограмма выводится на дисплей, если при включенном зажигании не закрыты минимум одна дверь, капот или багажник. Пиктограмма указывает также, какая дверь или двери не закрыты. На рисунке 1.45 в качестве примера показаны дверь водителя и задняя правая дверь.
Изображенные на пиктограмме дисплея капот или багажник мигают, если они не закрыты. Сразу после полного закрывания всех дверей, капота и багажника данная пиктограмма гаснет.
Индикацию пиктограммы, предупреждающей о незакрытой двери и багажнике, автомобилей с информационной системой водителя и бортовым компьютером можно отключить кратковременным нажатием клавиш управления бортовым компьютером. Однако пиктограмма сразу появится снова после изменения положения дверей, капота или багажника.
