1.6.26. Лампы накаливания

Замена ламп накаливания требует определенной квалификации.
На автомобиле некоторые лампы накаливания наружного освещения можно менять самостоятельно. К таким лампам относятся:
– лампа ближнего света (галогенная);
– лампа дальнего света;
– все лампы накаливания в задних фонарях.
Следующие лампы накаливания должны меняйтеся только на специализированном предприятии:
– ксеноновый свет головной фары;
– лампа указателя поворота (лампа «Longlife);
– лампа стояночного фонаря;
– лампа накаливания противотуманной фары;
– указатели поворота на крыле.

ПРИМЕЧАНИЕ
Лампы накаливания разрешается менять только на однотипные. Маркировка находится на цоколе лампы.

ВНИМАНИЕ
Лампы накаливания находятся под давлением и при замене могут лопнуть.
Неквалифицированное обращение с высоковольтной частью газоразрядных ламп (ксеноновый свет) опасно для жизни.
Перед заменой лампы накаливания выключите свет/ стояночные огни.

ПРИМЕЧАНИЕ
Регулярно проверяйте исправность всех осветительных устройств автомобиля и в первую очередь наружного освещения.
Не касайтесь голыми руками стеклянной колбы лампы. Используйте для этого ткань или бумагу, т.к. оставленный отпечаток пальца вследствие нагревания включенной лампы накаливания будет испаряться, конденсироваться на отражающей поверхности и ухудшать отражающую способность рефлектора.

Замена передних ламп накаливания
Для доступа к лампам накаливания правой фары необходимо демонтировать воздухозаборник.
Вывинтите винты А (рис. 1.179).

Воздухозаборник правой стороны автомобиля

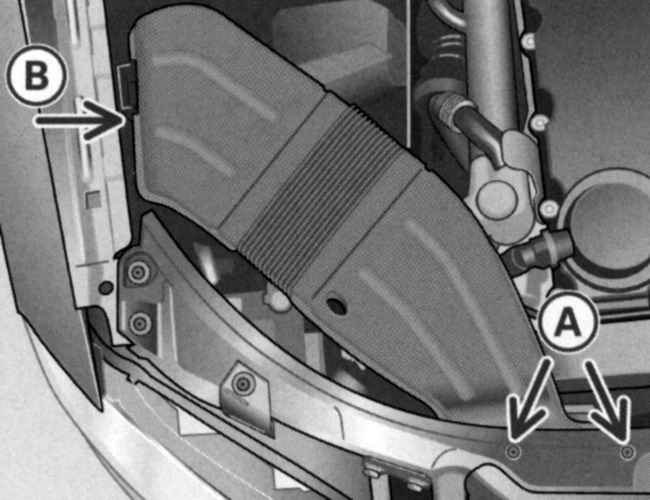

Рис. 1.179. Воздухозаборник правой стороны автомобиля


Потяните воздухозаборник из направляющей В и снимите.
После замены ламп накаливания правой фары необходимо установите воздухозаборник на место.
Установите воздухозаборник в монтажное положение.
Вначале затяните оба винта А только слегка, а затем затяните их сильно.
Установите воздухозаборник в направляющую В.

Демонтаж лампы ближнего света
Замена ламп на стороне водителя и переднего пассажира осуществляется в одинаковой последовательности.
Нижеприведенное описание процесса замены лампы ближнего света основной фары относится к стороне водителя. Замена лампы основной фары стороны переднего пассажира осуществляется (после демонтажа воздухозаборника соответственно.
Выключите зажигание и свет.
Откройте капот.

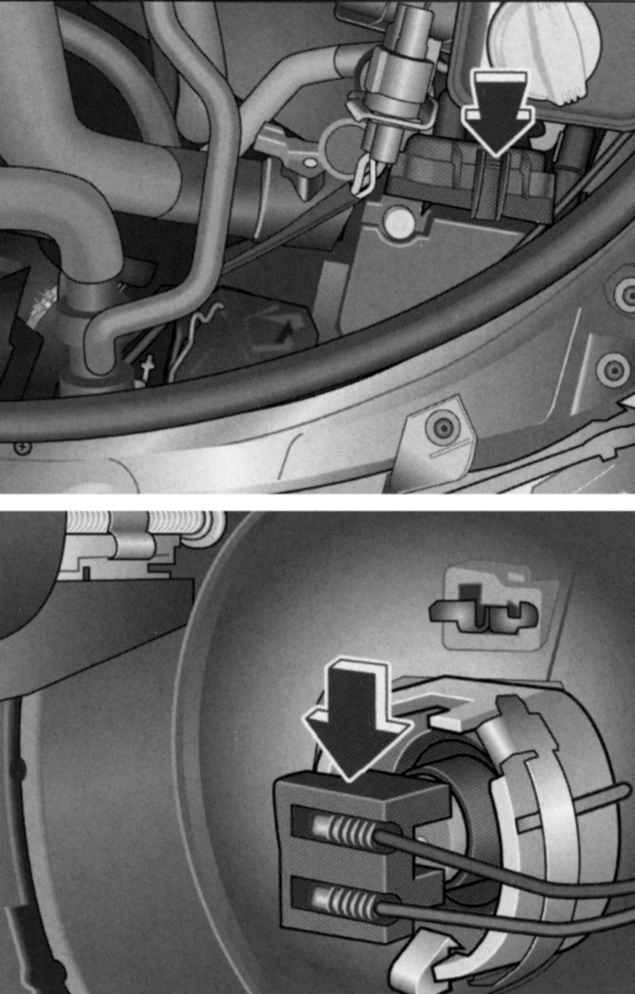

Удаление крышки корпуса (ближний свет на стороне водителя) и патрон лампы ближнего света
Рис. 1.180. Удаление крышки корпуса (ближний свет на стороне водителя) и патрон лампы ближнего света


На заднем конце крышки корпуса нажмите вниз отпирающий язычок (рис. 1.180) и снимите крышку.
Нажмите лампу за пластмассовый штекер вниз и извлеките штекер с лампой из корпуса фары.
Отделите пластмассовый штекер от цоколя лампы.

Монтаж лампы ближнего света
Монтаж лампы облегчается, если при этом смотреть сквозь стекло фары.

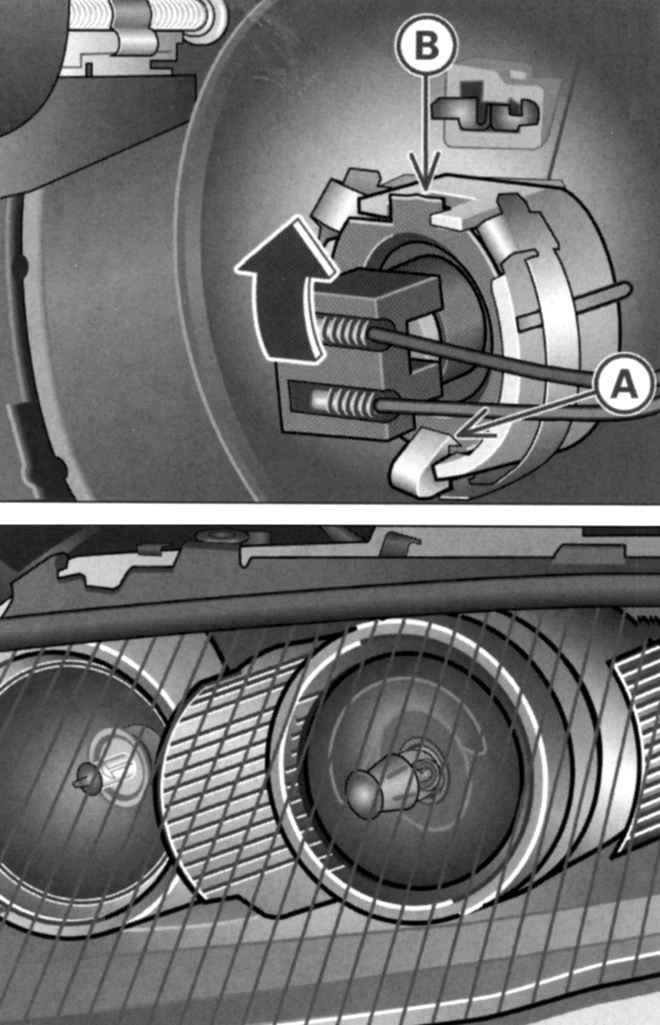

Монтаж лампы накаливания и правильно установленная лампа
Рис. 1.181. Монтаж лампы накаливания и правильно установленная лампа


Вставьте новую лампу накаливания в пластмассовый штекер и прижмите до упора металлический цоколь лампы в пластмассовый штекер (рис. 1.181).
Вставьте лампу выступом вверх в корпус фары.
Вначале установите лампу в корпусе лампы внизу А.
Проследите, чтобы выступ В указывал по центру вверх и входил в направляющую как показано на рисунке 1.181.
Наблюдайте спереди через стекло основной фары и контролируйте установку лампы.
Приподнимайте пластмассовый штекер по направлению стрелки пока лампа не зафиксируется в держателе. Если это сразу не получается, подкорректируйте положение лампы.
С помощью крышки корпуса проверьте правильное положение уплотнения.
Установите крышку корпуса внизу в фиксаторы и прижимайте верхнюю сторону к основной фаре, пока вверху не произойдет фиксация запирающего язычка.
Проверьте функцию новой лам пы накаливания.
Как можно скорее проверьте установку положения фары.

Демонтаж лампы дальнего света
Замена ламп на стороне водителя и переднего пассажира осуществляется в одинаковой последовательности.
Нижеприведенное описание процесса замены лампы дальнего света основной фары относится к стороне водителя. Замена лампы основной фары стороны переднего пассажира (после демонтажа воздухозаборника осуществляется соответственно.
Выключите зажигание и свет.
Откройте капот.

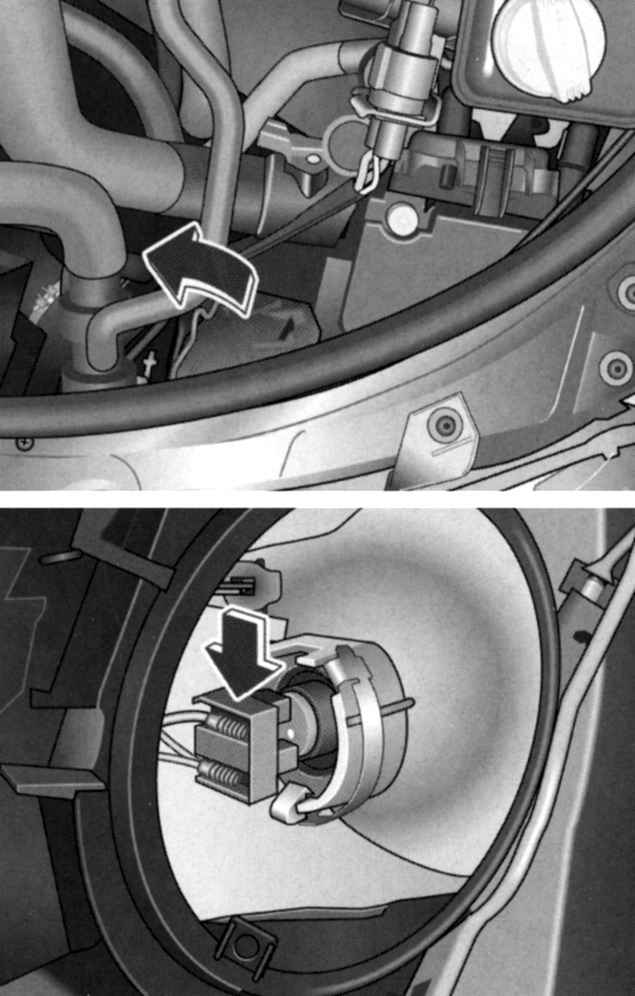

Удаление крышки корпуса (дальний свет на стороне водителя) и патрон лампы дальнего света
Рис. 1.182. Удаление крышки корпуса (дальний свет на стороне водителя) и патрон лампы дальнего света


Отведите стальную скобу крышки корпуса по направлению стрелки и снимите крышку корпуса (рис. 1.182).
Нажмите пластмассовый штекер лампы вниз и извлеките штекер с лампой из корпуса фары.
Отделите пластмассовый штекер от цоколя лампы.

Монтаж лампы дальнего света
Направляющий выступ тарелки лампы при монтаже должен войти в соответствующее гнездо корпуса лампы.

Установка лампы накаливания (выступ на цоколе лампы при монтаже должен указывать вверх)

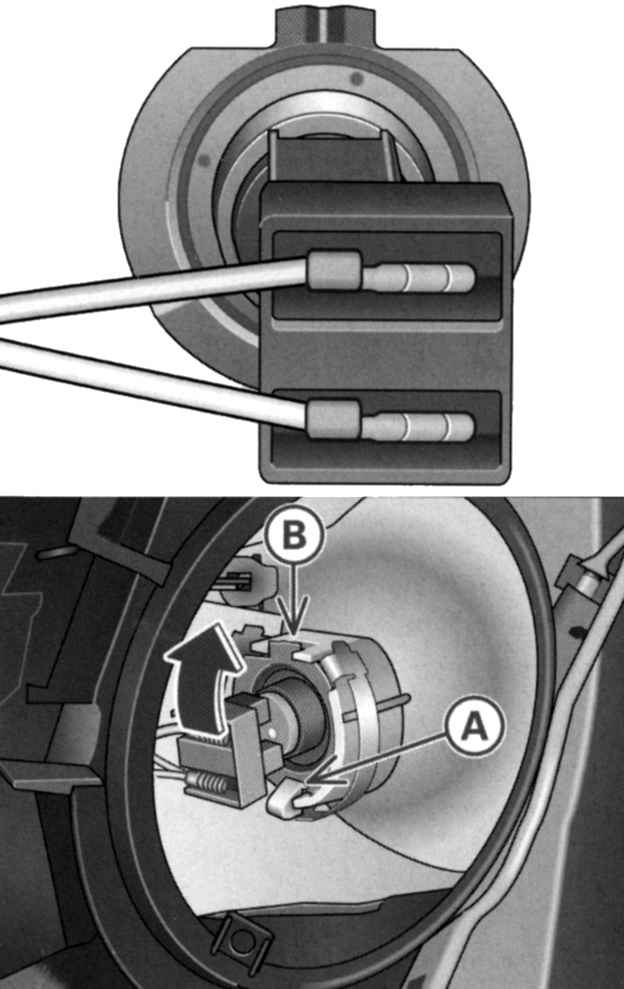

Рис. 1.183. Установка лампы накаливания (выступ на цоколе лампы при монтаже должен указывать вверх)


Вставьте новую лампу накаливания в пластмассовый штекер и прижмите до упора металлический цоколь лампы в пластмассовый штекер (рис. 1.183).
Вставьте лампу выступом вверх в корпус фары.
Вначале установите лампу в корпусе лампы внизу в положение А.
Проследите, чтобы выступ В указывал по центру вверх и входил в направляющую как показано на рисунке 1.183.
Приподнимайте пластмассовый штекер по направлению стрелки пока лампа не зафиксируется в держателе. Если это сразу не получается, подкорректируйте положение лампы.
С помощью крышки корпуса проверьте правильное положение уплотнения.
Установите крышку корпуса и зафиксируйте в точках фиксации стальную скобу.
Проверьте функцию новой лампы накаливания.
Как можно скорее проверьте установку положения фары.

Демонтаж заднего фонаря
Для замены ламп необходимо демонтировать задний фонарь.
Для крепления заднего фонаря используется специальный конусный (призонный) болт. На последних оборотах процесса вворачивания данного болта требуется большее усилие.
Определите неисправную лампу накаливания.
Откройте багажник.
Извлеките из комплекта инструмента отвертку.
Используйте плоскую сторону переставного стержня отвертки.
Перед демонтажом проверьте прочность местоположения заднего фонаря (необходимо для контроля после монтажа).

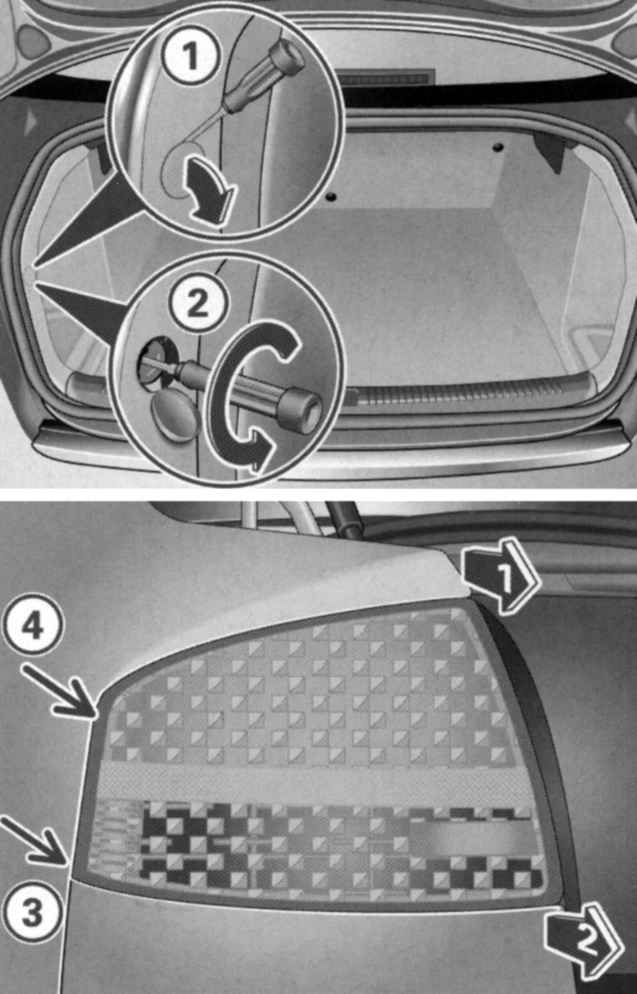

Положение крепежного винта заднего фонаря и демонтаж заднего бокового фопаря
Рис. 1.184. Положение крепежного винта заднего фонаря и демонтаж заднего бокового фопаря


Установите отвертку в паз и отделите крышку 1 (рис. 1.184).
Отвинтите отверткой расположенный под крышкой винт 2 (стрелка).
Попеременно тяните фонарь по направлению стрелок 1 и 2, пока фонарь не высвободится из опоры (позиция 3 и 4).
Демонтируйте ламповый кронштейн.

ВНИМАНИЕ
При демонтаже заднего фонаря требуется осторожность, чтобы избежать повреждений деталей/ лакокрасочного покрытия.

ПРИМЕЧАНИЕ
Держите под рукой мягкую ткань, чтобы при укладывании не поцарапать стекло заднего фонаря.

Демонтаж лампового кронштейна
Для замены ламп накаливания необходим демонтаж лампового кронштейна.
На внутренней стороне заднего фонаря расположены две крепежные серьги.
Деблокируйте крепежные серьги А (рис. 1.185).

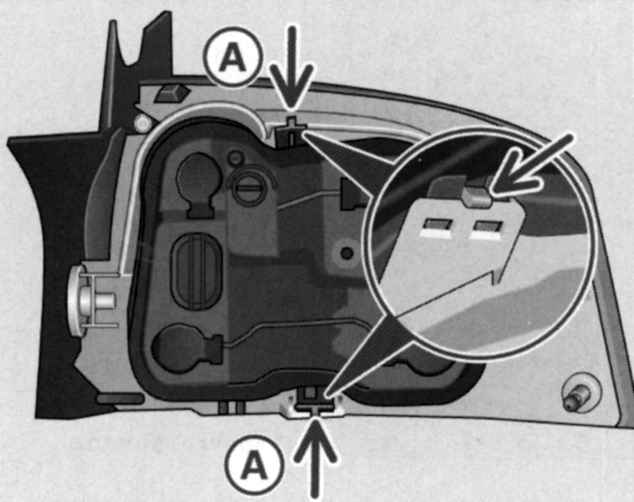

Крепежные серьги с внутренней стороны заднего фонаря
Рис. 1.185. Крепежные серьги с внутренней стороны заднего фонаря


Снимите ламповый кронштейн по направлению стрелки В.
Замените неисправную лампу накаливания.

Замена ламп накаливания

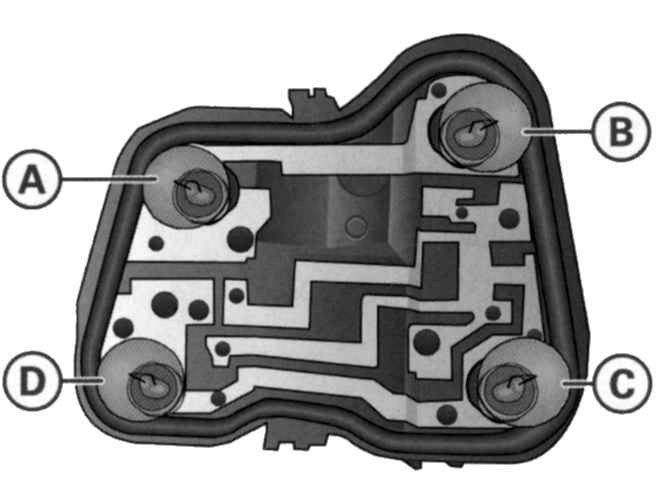

Расположение ламп на кронштейне левого бокового заднего фонаря
Рис. 1.186. Расположение ламп на кронштейне левого бокового заднего фонаря: А – сигнал торможения и задний габаритный огонь; В – задний габаритный огонь; С – фара заднего хода; D – указатель поворота



Ламповый кронштейн позволяет удобно меняйте все лампы.
Лампы крепятся при помощи байонетного замкового устройства.
Несильно вдавите лампу в ламповый кронштейн, затем поверните лампу влево и извлеките неисправную лампу.
Установите новую лампу, вдавите ее в патрон и поверните до упора вправо.
Удалите тканью отпечатки пальцев со стеклянной поверхности ламп.
Проверьте функцию ламп накаливания.
Установите на место ламповый кронштейн

Монтаж  лампового кронштейна
Ламповый кронштейн легко монтируется.
Проверьте правильное расположение уплотнения лампового кронштейна.
Установите ламповый кронштейн на задний фонарь и выровняйте его, чтобы он плотно прилегал к фонарю.
Прижимайте ламповый кронштейн в задний фонарь до момента фиксации.
Установите на место задний фонарь

Монтаж заднего фонаря
Задний фонарь легко поддается монтажу.

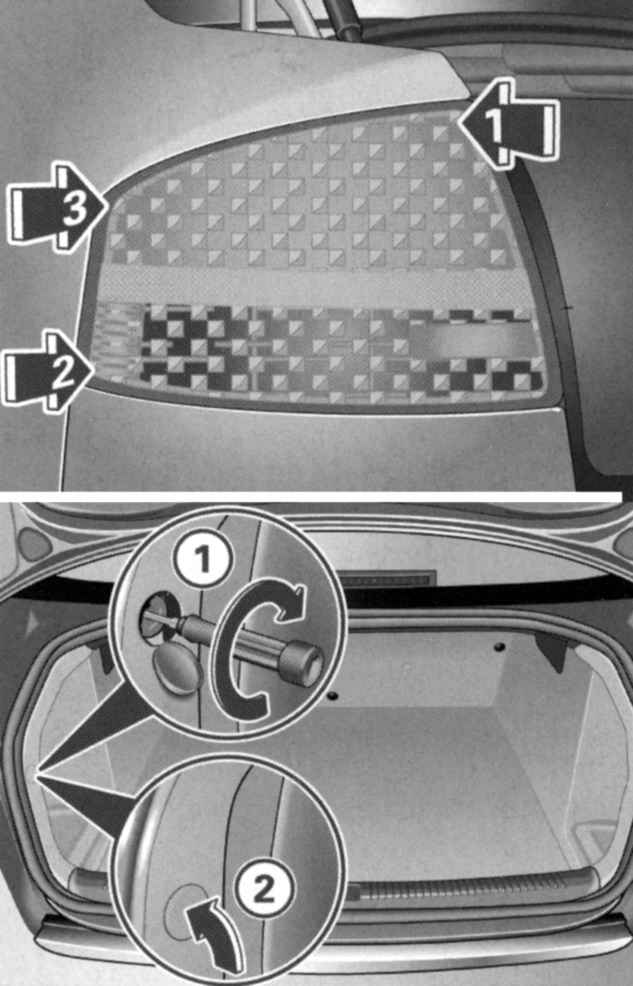

Положение крепежного винта заднего фонаря и монтаж заднего фонаря
Рис. 1.187. Положение крепежного винта заднего фонаря и монтаж заднего фонаря


Вначале подведите задний фонарь 1 к кронштейну заднего фонаря (рис. 1.187).
Несильно прижимайте задний фонарь к кронштейну заднего фонаря, соблюдая последовательность 2 и 3, пока зажимы прочно не зафиксируются в резиновых опорах.
Несильно нажмите на верхнюю часть заднего фонаря и закрепите его винтом со стороны багажника 1. На последних оборотах процесса вворачивания данного винта требуется большее усилие.
Проверьте прочность положения заднего фонаря, подвигав его в стороны.
Установите на место и зафиксируйте крышку 2 внутренней облицовки.
Уложите отвертку в комплект инструмента.
Удостоверьтесь в исправности всех задних ламп накаливания.

Замена задних ламп накаливания (в крышке багажника)
Для замены ламп накаливания должна быть открыта крышка багажника.
Доступ к ламповому кронштейну внутреннего заднего фонаря открывается с внутренней стороны крышки багажника.
Определите неисправную лампу.
Возьмите из комплекта инструмента отвертку.

Удаление крышки внутренней облицовки крышки багажника и демонтаж лампового кронштейна

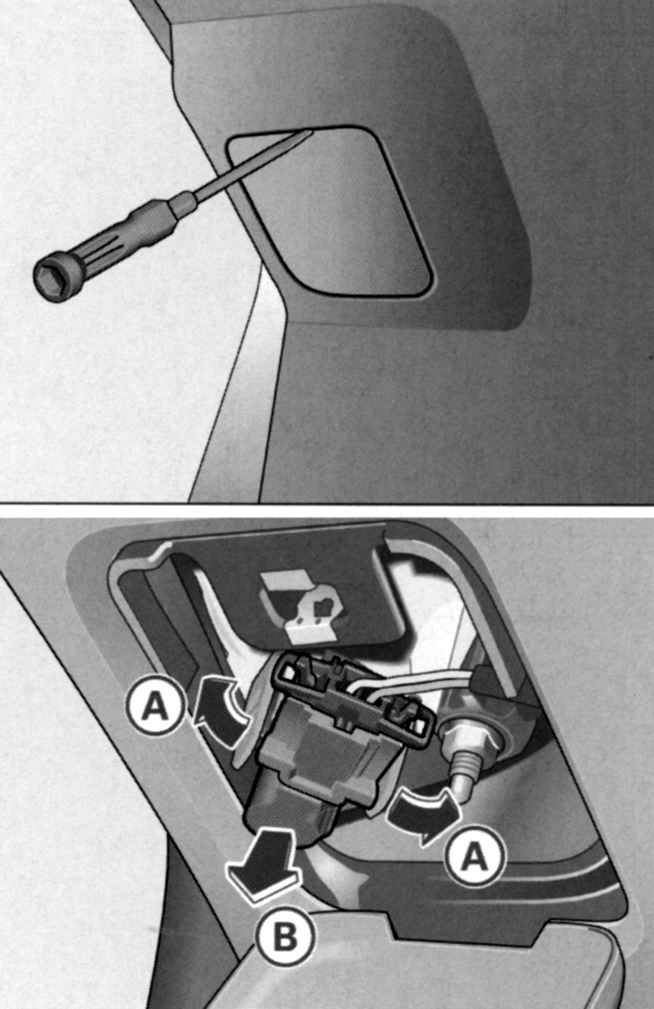

Рис. 1.188. Удаление крышки внутренней облицовки крышки багажника и демонтаж лампового кронштейна


Установите отвертку сверху в паз крышки и смите крышку (рис. 1.188).
Отожмите серьги А наружу, потяните и снимите ламповый кронштейн по направлению стрелки В.
Замените лампы накаливания.

Замена  ламп накаливания
Ламповый кронштейн позволяет удобно меняйте все лампы.
Лампы крепятся при помощи байонетного замкового устройства.

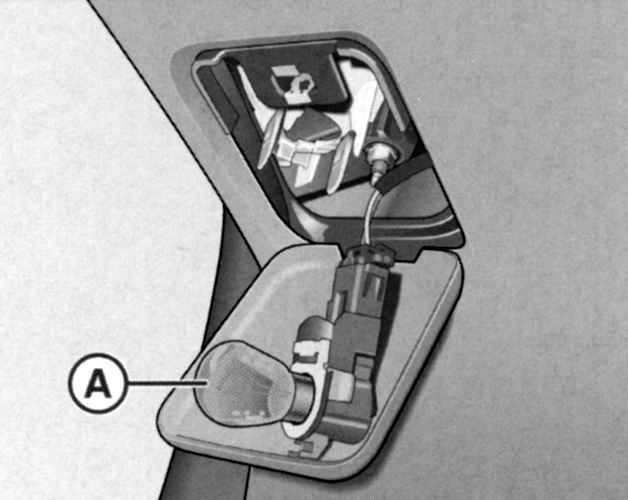

Расположение ламп накаливания лампового кронштейна заднего фонаря в крышке багажника
Рис. 1.189. Расположение ламп накаливания лампового кронштейна заднего фонаря в крышке багажника



Несильно вдавите лампу в ламповый кронштейн, затем поверните лампу влево и извлеките неисправную лампу.
Установите новую лампу, вдавите ее в патрон и поверните до упора вправо.
Удалите тканью отпечатки пальцев со стеклянной поверхности ламп.
Проверьте функцию ламп накаливания.
Установите на место ламповый кронштейн

Монтаж  лампового кронштейна
Проверьте правильное расположение уплотнения лампового кронштейна.
Установите ламповый кронштейн на задний фонарь и выровняйте его, чтобы он плотно прилегал к фонарю.
Прижимайте ламповый кронштейн к заднему фонарю до момента фиксации.
Установите на место крышку внутренней обшивки крышки багажника.
Уложите отвертку в комплект инструмента.
Удостоверьтесь в исправности всех задних ламп накаливания.
