2.3.14. Головка блока цилиндров

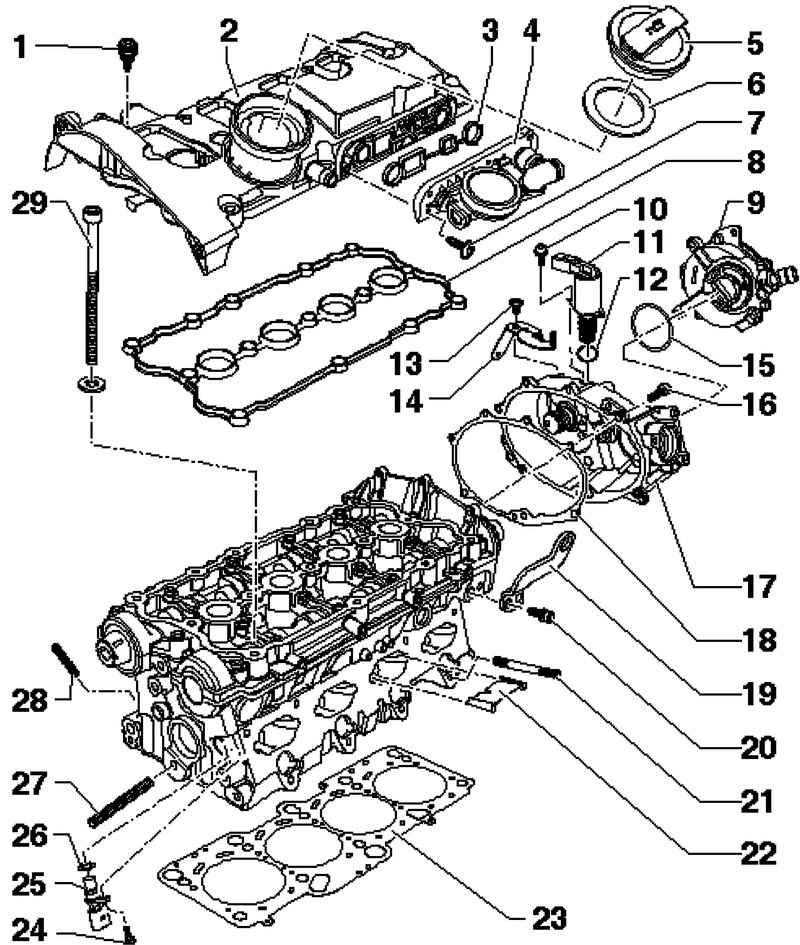

Рис. 2.137. Компоненты головки блока цилиндров: 1 – болт 10 Н·м; 2 – крышка ГБЦ; 3 – прокладка; 4 – клапанная коробка; 5 – крышка маслоналивной горловины; 6 – прокладка; 7 – болт 4 Н·м; 8 – прокладка крышки ГБЦ; 9 – вакуумный насос; 10 – болт 4 Н·м; 11 – клапан 1 регулировки фаз газораспределения; 12 – уплотнительная манжета; 13 – болт 10 Н·м; 14 – крепеж кабеля; 15 – уплотнительная манжета; 16 – болт 10 Н·м; 17 – корпус; 18 – прокладка; 19 – грузовая проушина; 20 – болт 25 Н·м; 21 – болт 10 Н·м; 22 – перегородка; 23 – прокладка головки блока цилиндров; 24 – болт 10 Н·м; 25 – датчик Холла; 26 – уплотнительная манжета; 27 – болт 10 Н·м; 28 – болт 20 Н·м; 29 – болт головки блока цилиндров

ПРИМЕЧАНИЕ При выполнении установочных работ замените самоконтрящиеся гайки, болты, затягиваемые на определенный угол, а также уплотнительные кольца и прокладки. При установке новой головки блока цилиндров с установленными распредвалами прилегающие поверхности между роликовыми рычагами и постелью кулачков необходимо смазывать моторным маслом. Входящие в ремонтный комплект пластиковые подкладки для защиты открытых клапанов разрешается удалять непосредственно перед установкой ГБЦ. При замене ГБЦ или прокладки головки блока следует слить старую и залить новую охлаждающую жидкость.

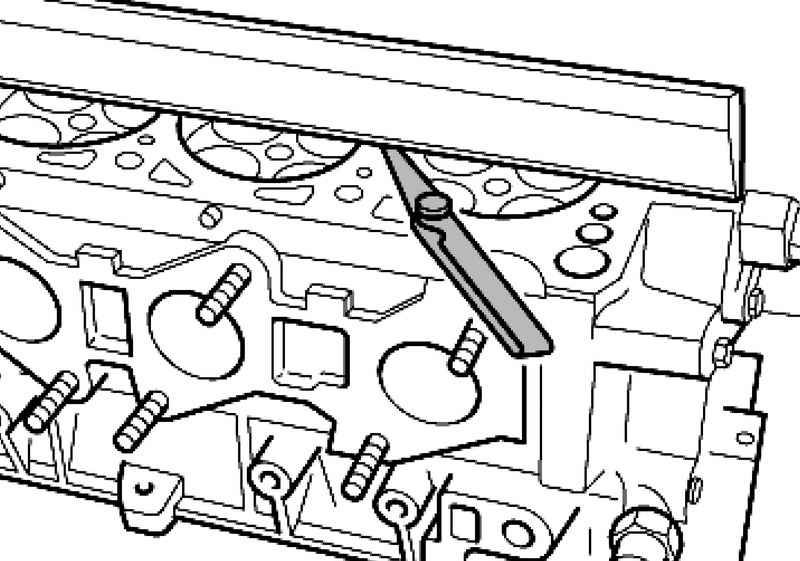

Рис. 2.138. Проверка кривизны плоскости прилегания головки блока цилиндров

Проверьте кривизну плоскости прилегания головки блока цилиндров с помощью лекальной линейки и щупов в нескольких местах.

Максимально допустимая кривизна плоскости прилегания: 0,05 мм

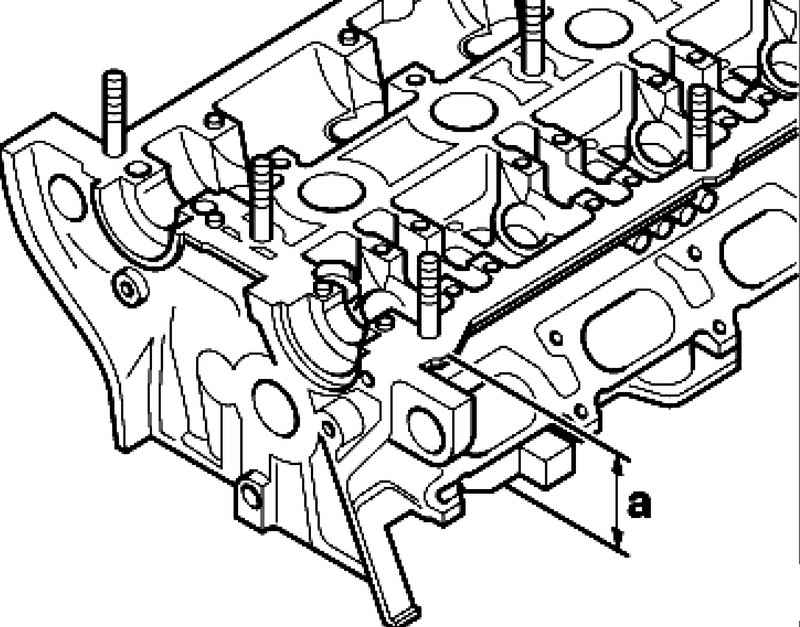

Рис. 2.139. Величина припуска на обработку ГБЦ

Обработка ГБЦ (плоское шлифование) допускается только до минимального размера a (рис. 2.139).

Минимальный размер a – 139,20 мм.
