2.3.16. Снятие и установка крышки головки блока цилиндров

Снятие

Кожух двигателя
Рис. 2.54. Кожух двигателя

Снимите кожух двигателя (рис. 2.54).

Крепление крышки ГБЦ
Рис. 2.142. Крепление крышки ГБЦ

Открутите болты (рис. 2.142).
Выкрутите болты 1.

Наконечники катушек зажигания и болты крепления рампы
Рис. 2.26. Наконечники катушек зажигания и болты крепления рампы

Отсоедините разъемы 2 от катушек зажигания и освободите кабель (рис. 2.26).
Снимите катушки зажигания с выходными каскадами съемником.

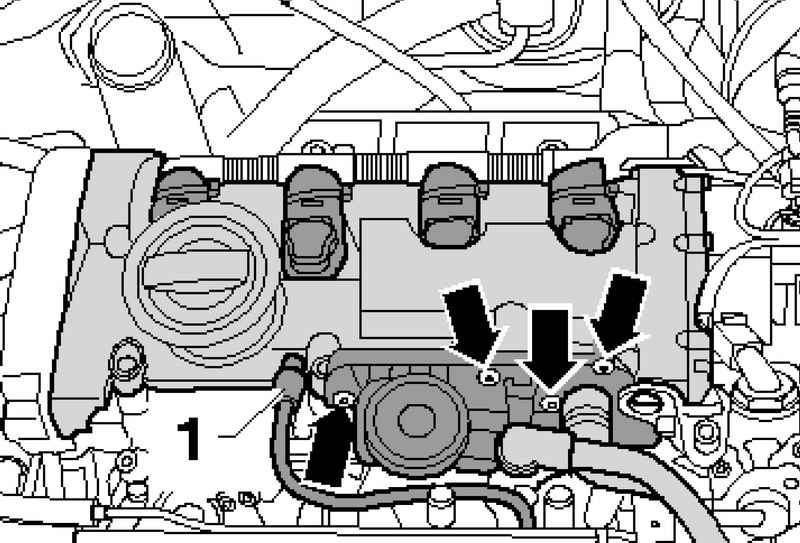

Магистраль адсорбера и крепление клапанной коробки
Рис. 2.143. Магистраль адсорбера и крепление клапанной коробки

Отсоедините магистраль абсорбера от крышки ГБЦ 1 (рис. 2.143).
Снимите клапанную коробку с крышки ГБЦ.

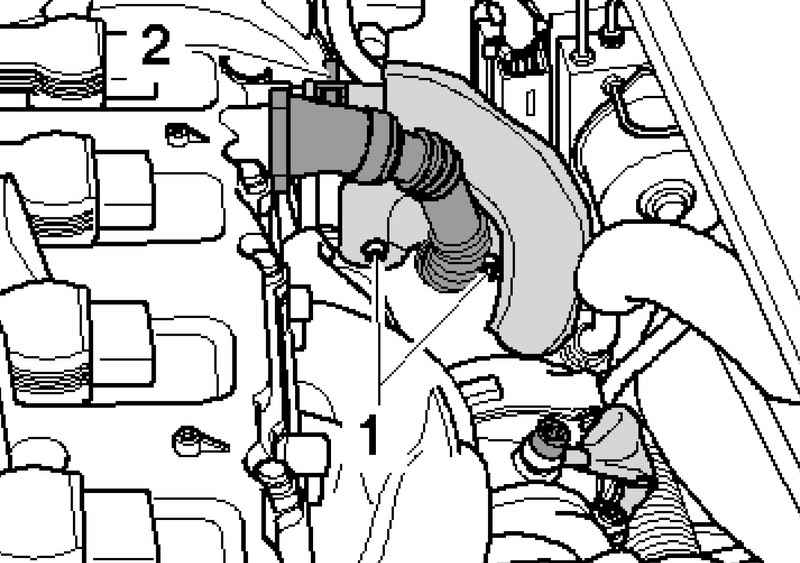

Крепление трубки вентиляции картера
Рис. 2.144. Крепление трубки вентиляции картера

Открутите трубку вентиляции картера двигателя от турбонагнетателя 1 (рис. 2.144).
Отсоедините магистраль абсорбера к турбонагнетателю от крышки ГБЦ 2.
Открутите винты крепления крышки ГБЦ, начиная от краев к центру.
Снимите крышку ГБЦ.

Установка
Установка осуществляется в обратной последовательности.

Последовательность затяжки винтов крепления крышки ГБЦ
Рис. 2.145. Последовательность затяжки винтов крепления крышки ГБЦ


ПРИМЕЧАНИЕ
Замените прокладки крышки ГБЦ при повреждении.

Последовательность затяжки винтов крепления крышки ГБЦ
Проверьте правильность крепления верхней крышки зубчатого ремня.
Моменты затяжки:
– крышка ГБЦ к ГБЦ – 10 Н·м;
– крышка зубчатого ремня к блоку цилиндров* – 10 Н·м
* Устанавливайте на резьбовом лаке.
