2.3.18. Установка головки блока цилиндров

ПРИМЕЧАНИЕ
Для крепления всех соединений шлангов используйте хомуты соответствующей серии.

При ремонте осторожно удалите с головки блока цилиндров и блока цилиндров остатки герметика. Не допускайте образования длинных царапин или задиров.
Осторожно удалите остатки наждака и шлифовки.
Новую прокладку головки блока цилиндров следует вынимать из упаковки непосредственно перед установкой.
С прокладкой следует обращаться очень осторожно. Повреждения силиконового слоя и гофровых соединений ведут к потере герметичности.
В глухих отверстиях болтов крепления головки блока цилиндров не должно быть масла или охлаждающей жидкости.

ВНИМАНИЕ
Прокручивать двигатель разрешается только за коленвал в направлении вращения (по часовой стрелке).

ПРИМЕЧАНИЕ
Для проворачивания двигателя установите центральный болт на коленвал.

Совместите отметку на шестерне распредвала с отметкой на защитном кожухе зубчатого ремня.

Совмещение выемок
Рис. 2.153. Совмещение выемок


Выемки стоят вертикально друг напротив друга (рис. 2.153).
Если коленвал прокручивался, приведите поршень первого цилиндра в ВМТ и вновь слегка поверните коленвал назад.
Установите уплотнение головки блока цилиндров.

Центровочные штифты в блоке цилиндров

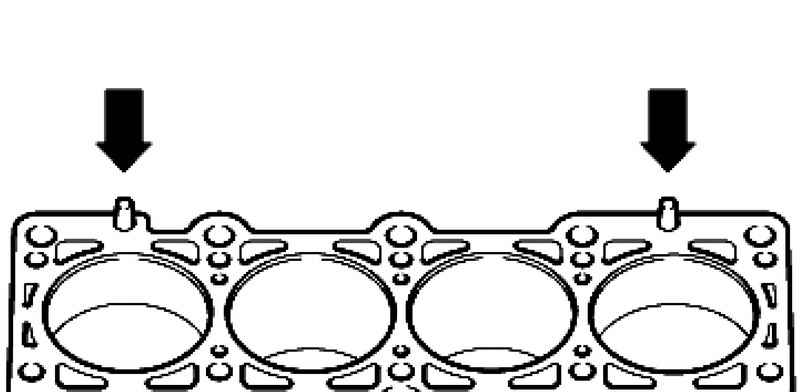

Рис. 2.154. Центровочные штифты в блоке цилиндров


Обратите внимание на центровочные штифты в блоке цилиндров (рис. 2.154).
Следите за установочным положением прокладки ГБЦ; маркировка: номер детали должен читаться со стороны впуска.
Установите головку блока цилиндров.
Вставляйте болты крепления головки блока и затяните их от руки.
Затяните болты крепления ГБЦ в показанной последовательности следующим образом:
Затяните с помощью динамометрического ключа.
1. этап: 40 Н·м.
Далее вращайте обычным ключом.

Последовательность затягивания болтов крепления ГБЦ

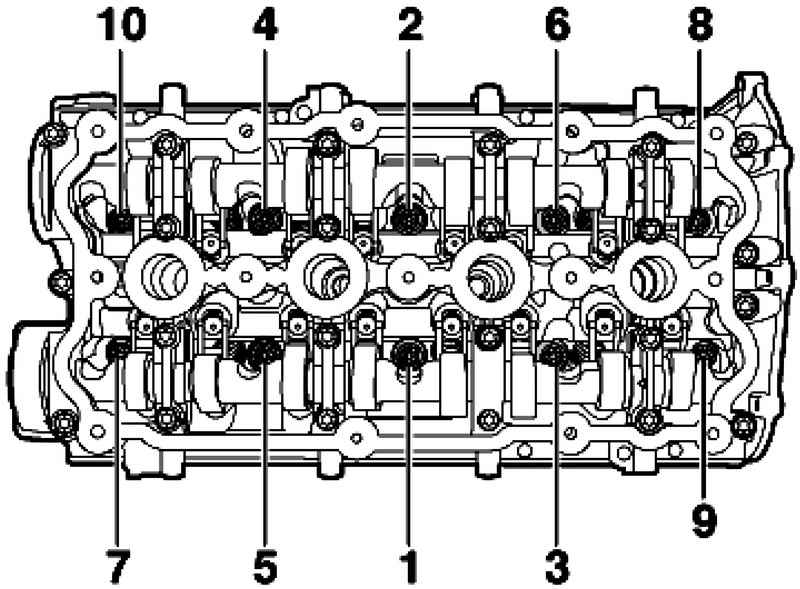

Рис. 2.155. Последовательность затягивания болтов крепления ГБЦ


2. этап: 180° (1/2 об.) (можно 2x90°) (рис. 2.155).

ПРИМЕЧАНИЕ
Дотяжка болтов крепления головки блока цилиндров после ремонтных работ не обязательна.

Установите крышку головки блока цилиндров.
Установите зубчатый ремень.
Установите поликлиновой ремень.
Установите впускную трубу.
Установите щетки стеклоочистителей.
Удалите воздух из системы питания.
Проверьте уровень масла.
Залейте охлаждающую жидкость.

Крепление резинового буфера
Рис. 2.96. Крепление резинового буфера


Опустите упор опоры против проворачивания за счет собственного веса на резиновый буфер и затяните гайки (рис. 2.96).
Установите кожух переднего бампера.
Проверьте регулировку фар.

ВНИМАНИЕ
Для запуска двигателя не используйте зарядное устройство Существует опасность повреждения блоков управления в автомобиле.

Моменты затяжки
* Замените болт или гайку.
** Устанавливайте на резьбовом лаке.
*** Смажьте установочные штифты выпускного коллектора или резьбу лямда-зонда термоустойчивой пастой; термоустойчивая паста.
