2.3.9. Снятие и установка ведомого диска

Снятие
Двигатель или коробка передач должны быть сняты.
Пометьте положение ведомого диска относительно двигателя.

Места установки контропоры

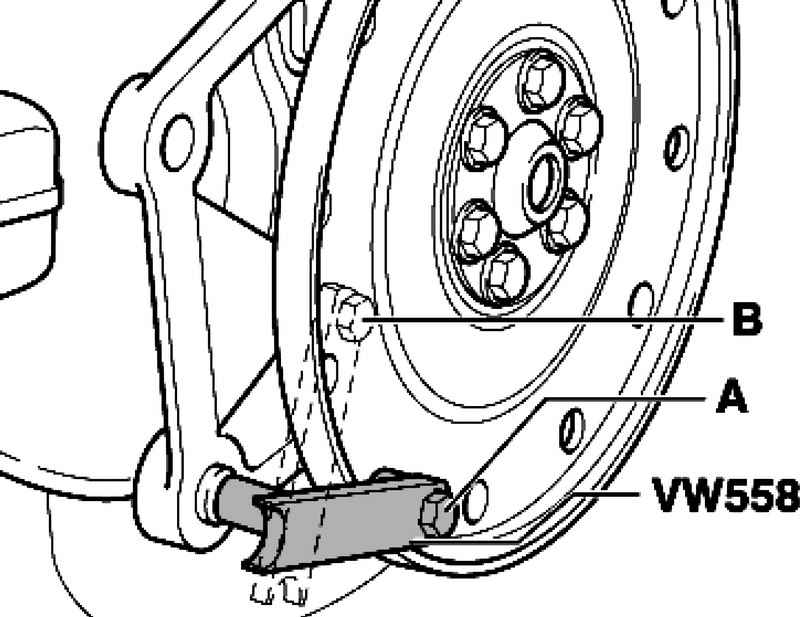

Рис. 2.123. Места установки контропоры


Опору для сцепления закрепите шестигранным винтом M8х45 на диске фиксации. Между контропорой и ведомым диском установите две шестигранных гайки M10. Место установки контропоры: А для ослабления, В для затяжки (рис. 2.123).
Открутите ведомый диск.
Снимите, находящуюся ниже, компенсационную шайбу.

Установка
Установите диск фиксации с использованием подкладной шайбы с пазами 1.

Компоненты ведомого диска

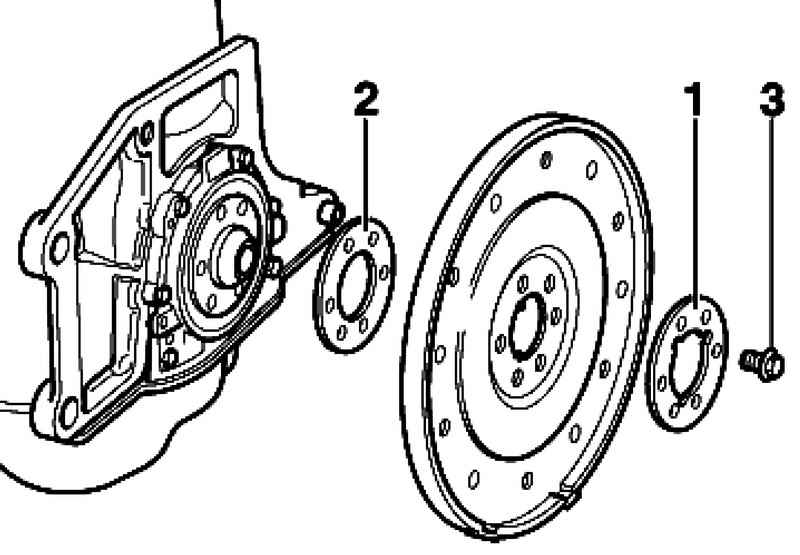

Рис. 2.124. Компоненты ведомого диска


Вставляйте и затяните с моментом 30 Н·м новые винты 3 (рис. 2.124).

Измерение величины выступания ведомого диска

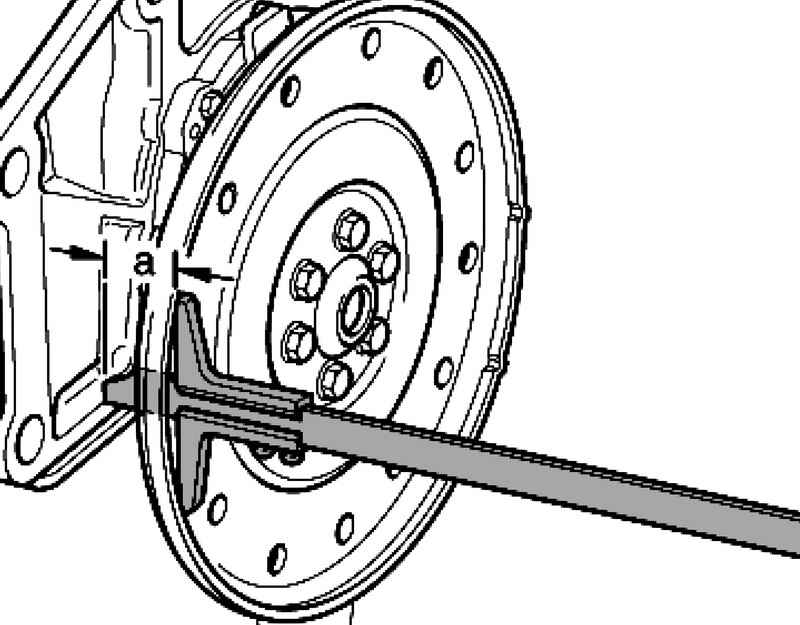

Рис. 2.125. Измерение величины выступания ведомого диска


Величину А измерьте в трех местах и рассчитать среднее значение (рис. 2.125).
Номинальная величина: 19,5–21,1 мм.

ПРИМЕЧАНИЕ
Она измеряется через отверстие в ведомом диске до фрезерованной поверхности блока цилиндров.

Если заданное значение не достигнуто, снимите ведомый диск, удалите или вставляйте уравнительную шайбу 2.
Повторите процедуру измерения, для чего прикрутите ведомый диск моментом 30 Н·м (рис. 2.124).
Если заданное значение в норме, затяните болты надлежащим моментом.
Момент затяжки: ведомый диск к коленвалу* – 60 Н·м +90°**
* Замените болт.
** 90° соответствуют четверти оборота.
