2.5.3. Снятие и установка водяного насоса

Снятие
Откройте крышку расширительного бачка системы охлаждения.

Кожух двигателя
Рис. 2.54. Кожух двигателя


Снимите кожух двигателя (рис. 2.54).

Болты выпускной трубы независимого дополнительного отопителя
Рис. 2.44. Болты выпускной трубы независимого дополнительного отопителя


В автомобилях с дополнительным отопителем выкрутите болты выпускной трубы независимого дополнительного отопителя из шумоизоляционного экрана (рис. 2.44).

Крепление передней шумоизоляции
Рис. 2.45. Крепление передней шумоизоляции


Ослабьте быстроразъемные муфты 1 и 2 и снимите переднюю шумоизоляцию (рис. 2.45).
Слейте охлаждающую жидкость.
Снимите зубчатый ремень.

Снятие насоса охлаждающей жидкости

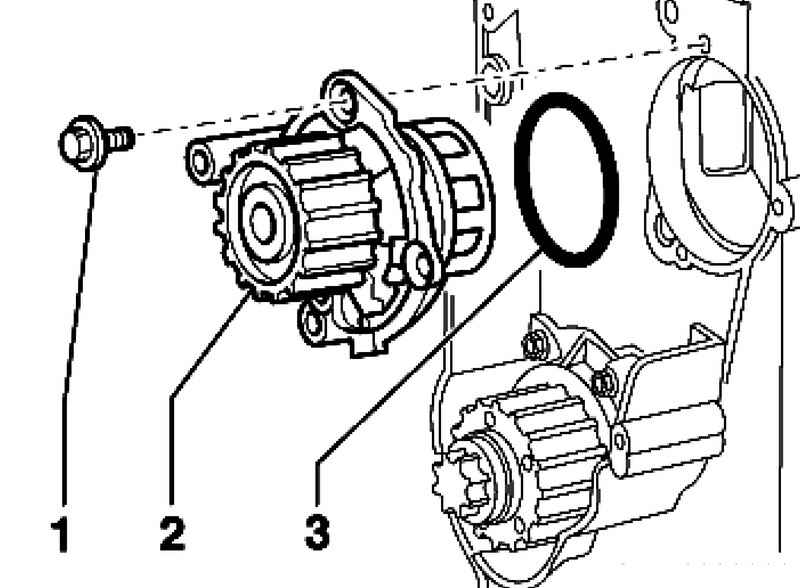

Рис. 2.214. Снятие насоса охлаждающей жидкости


Открутите крепежные винты 1 насоса охлаждающей жидкости 2 и осторожно извлеките его (рис. 2.214).
Снимите уплотнительное кольцо круглого сечения 3.

Установка
Установка осуществляется в обратной последовательности.
Очистите или обработайте уплотнительную поверхность под уплотнительное кольцо круглого сечения.
Смочите новое уплотнительное кольцо 3 охлаждающей жидкостью G12+.
Установите насос охлаждающей жидкости 2 (рис. 2.214).
Установочное положение: заглушки на корпусе должны быть обращены вниз.
Затяните болты 1 водяного насоса моментом 15 Н·м.
Установите зубчатый ремень.
Установите поликлиновый ремень.
Залейте охлаждающую жидкость.
Установите рамку радиатора с навесными компонентами.

Крепление резинового буфера
Рис. 2.96. Крепление резинового буфера


Опустите упор опоры против проворачивания за счет собственного веса на резиновый буфер и затяните гайки (рис. 2.96).
Установите кожух переднего бампера.
Проверьте регулировку фар.

Моменты затяжки
Водяной насос к блоку цилиндров: 15 Н·м.
Крышка зубчатого ремня к блоку цилиндров: 10* Н·м.
Упор качающейся опоры: 28 Н·м.
* Устанавливайте на резьбовом лаке.
