2.6.10. Проверка давления топлива и остаточного давления перед насосом высокого давления

Условия проведения испытаний
Минимальное напряжение АКБ 12,5 В.

Блок предохранителей

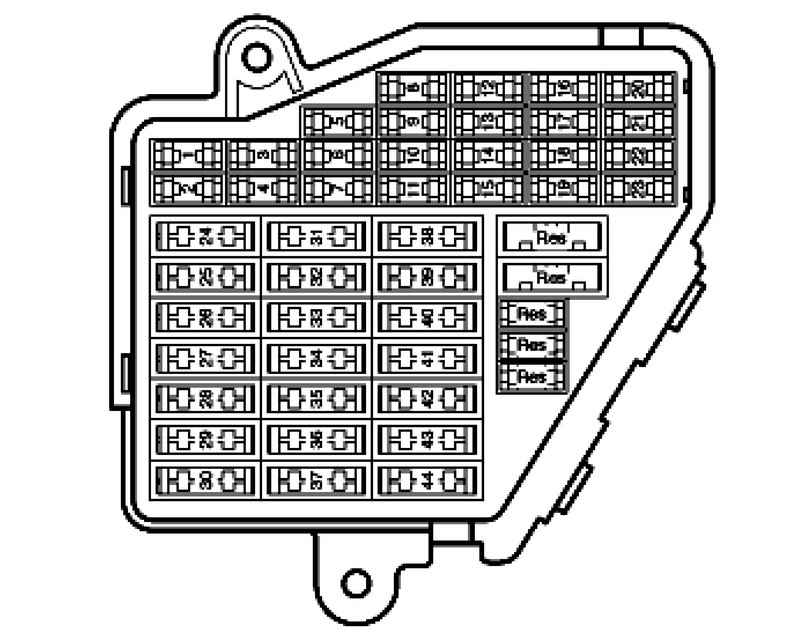

Рис. 2.227. Блок предохранителей


Предохранитель в колодке предохранителей должен быть исправен (гнездо 28) (рис. 2.227).
Топливный фильтр должен быть в исправном состоянии.
Топливный бак должен быть заполнен не менее чем на 1/4.

Порядок проверки
Выключите зажигание.
Limousine
Снимите обивку багажника.
Откинуть при необходимости правую спинку заднего сиденья вперед.
Avant
Снимите спинку, 1/3 слева.
Снимите обшивку багажника сбоку слева и грязеприемную ванну.
Все автомобили

Крепление крышки глухого фланца
Рис. 2.241. Крепление крышки глухого фланца


Открутите крышку глухого фланца (рис. 2.241).

Электрическое штекерное соединение на глухом фланце

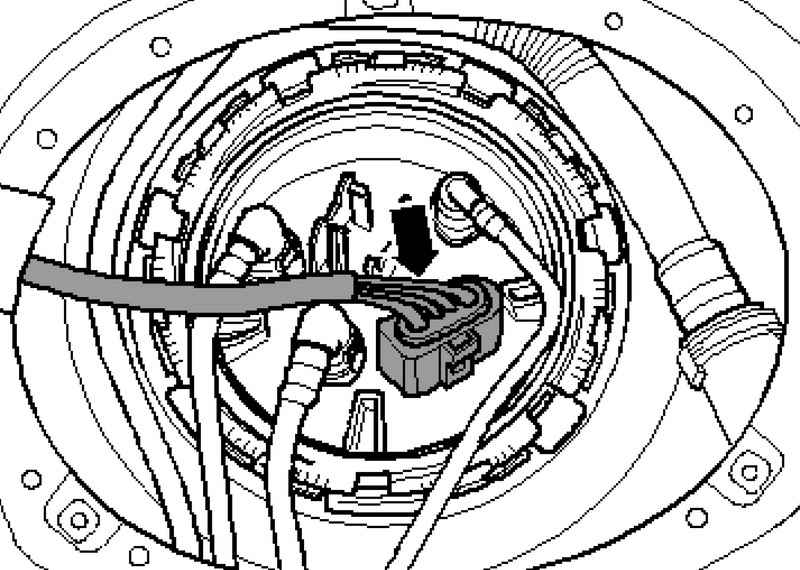

Рис. 2.242. Электрическое штекерное соединение на глухом фланце


Отсоедините электрическое штекерное соединение на глухом фланце (рис. 2.242).
Подключите дистанционное управление с адаптерным кабелем при помощи вспомогательного провода из набора вспомогательных измерительных средств к контакту 1.
Заклейте 2-й контакт штекера адаптерного кабеля изолентой для предотвращения короткого замыкания.
Соедините контакт 4 при помощи вспомогательного провода из набора вспомогательных средств измерения с массой кузова.
Подключите токосъемную клемму к АКБ автомобиля (на плюс).
Открутите крышку заливной горловины топливного бака.

Кожух двигателя
Рис. 2.54. Кожух двигателя


Снимите защитную крышку двигателя (рис. 2.54).
Отсоедините подающий топливопровод.
Подключите устройство измерения давления с адаптерами к подающему топливопроводу.

Установка устройства измерения давления с адаптерами

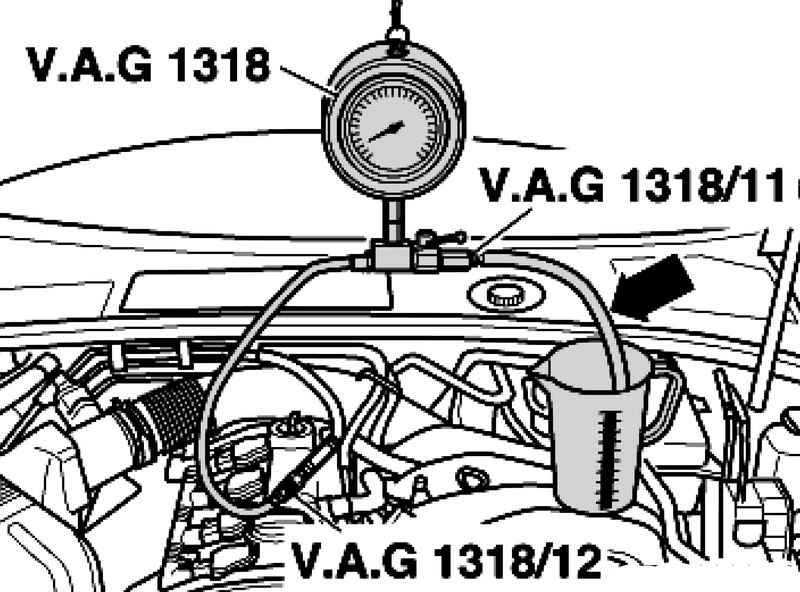

Рис. 2.243. Установка устройства измерения давления с адаптерами


Наденьте вспомогательный шланг на устройство измерения давления и опустите второй конец в приемный сосуд (рис. 2.243).
Откройте запорный кран устройства измерения давления. Рычаг показывает направление протекания.
Провентилируйте топливную систему, для этого коротко нажмите кнопку на пульте дистанционного управления.
Закройте запорный кран устройства измерения давления. Рычаг теперь установлен поперек направления протекания.
Нажмите и не отпускайте переключатель дистанционного управления до тех пор, пока давление на устройстве измерения давления не перестанет расти.
Заданное значение: прибл. 6 бар (5–7 бар) избыточного давления.
Если заданное значение давления не достигается, проверьте подачу электрического топливного насоса.
