2.6.8. Снятие и установка топливной рампы (Rail)

После замены топливной рампы необходимо снова настроить потенциометр заслонки впускного коллектора на блок управления двигателя.

ПРИМЕЧАНИЕ
Впускной коллектор должен быть снят.

Снимите все шланги абсорбера с активированным углем.
Откройте шланговый хомут 1.
Выкрутите оба винта из топливной рампы.

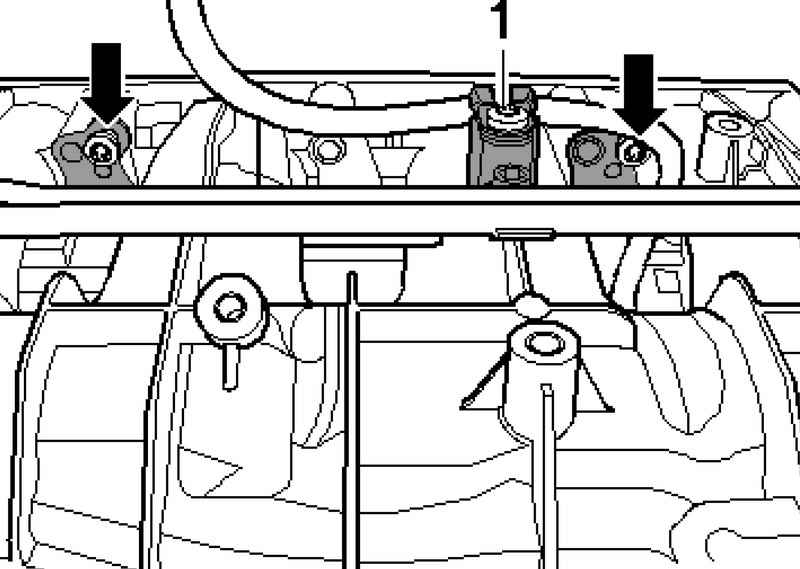

Шланговое соединение
Рис. 2.236. Шланговое соединение


Отсоедините шланговое соединение 1 от впускного коллектора и выкрутите оба винта (рис. 2.236).
Открутите оба топливопровода 2 и 3.

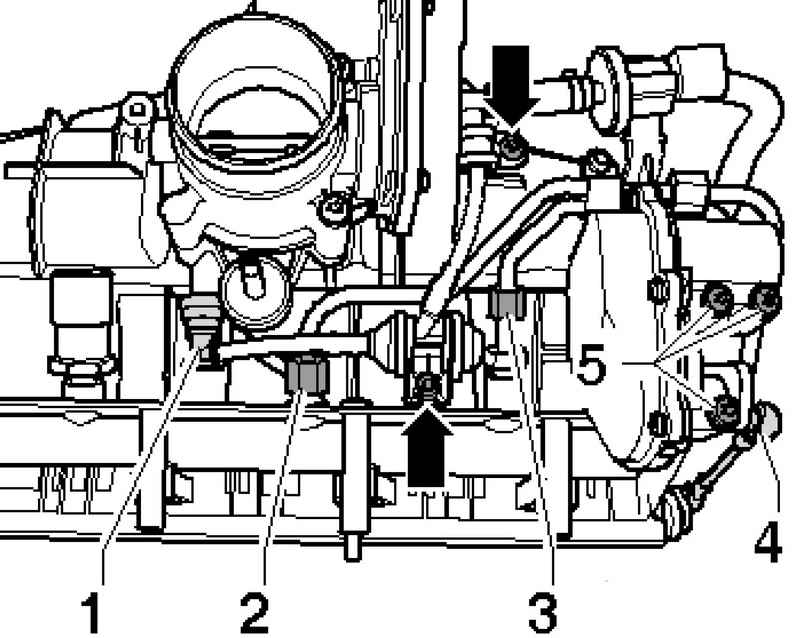

Соединения топливопровода, заслонка впускного коллектора и двигатель
Рис. 2.237. Соединения топливопровода, заслонка впускного коллектора и двигатель


Осторожно поднимите тягу двигателя заслонки впускного коллектора 4 (рис. 2.237).
Выкрутите двигатель заслонки впускного коллектора 5 (рис. 2.237).
Поднимите топливораспределительную трубку над фиксирующими выступами впускного коллектора.
Снимите распределитель топлива с впускного коллектора.

Установка
Установка осуществляется в обратной последовательности.
Установите впускной коллектор.
