2.7.2. Снятие и установка приемной трубы

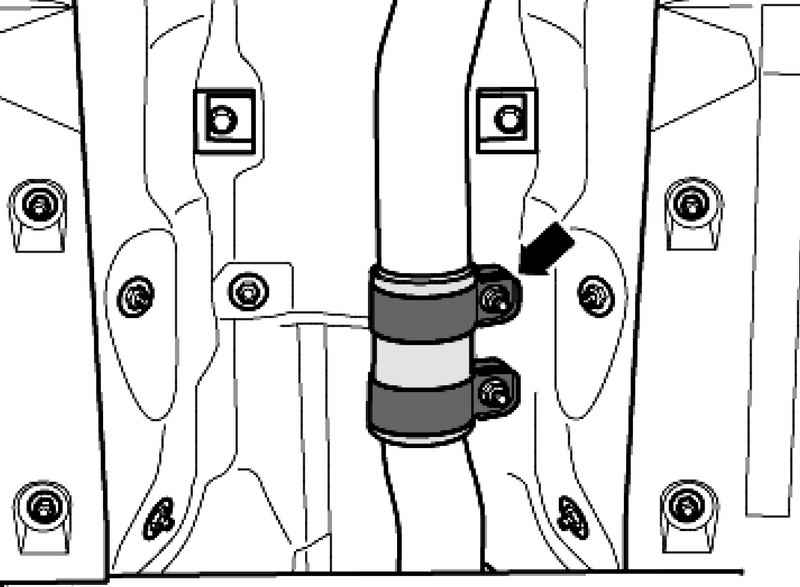

Зажимной хомут
Рис. 2.84. Зажимной хомут


Ослабьте зажимной хомут и сдвиньте назад (рис. 2.84).
Разъедините приемную трубу и катализатор.

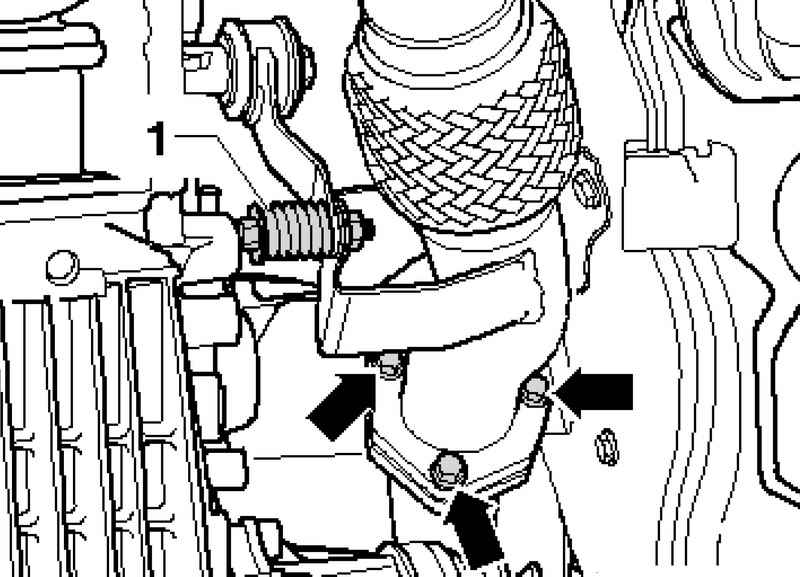

Приемная труба катализатора
Рис. 2.85. Приемная труба катализатора


Открутите болт 1 на кронштейне приемной трубы и снимите трубу (рис. 2.85).

Моменты затяжки
Приемная труба к катализатору* – 40 Н·м**.
Опора к КПП/приемной трубе – 40 Н·м.
Зажимной хомут – 23 Н·м.
* Замените болт или гайку.
** Смажьте установочные штифты выпускного коллектора или резьбу лямда-зонда термоустойчивой пастой; термоустойчивая паста.
