2.8.11. Привод распределительного вала
|
|

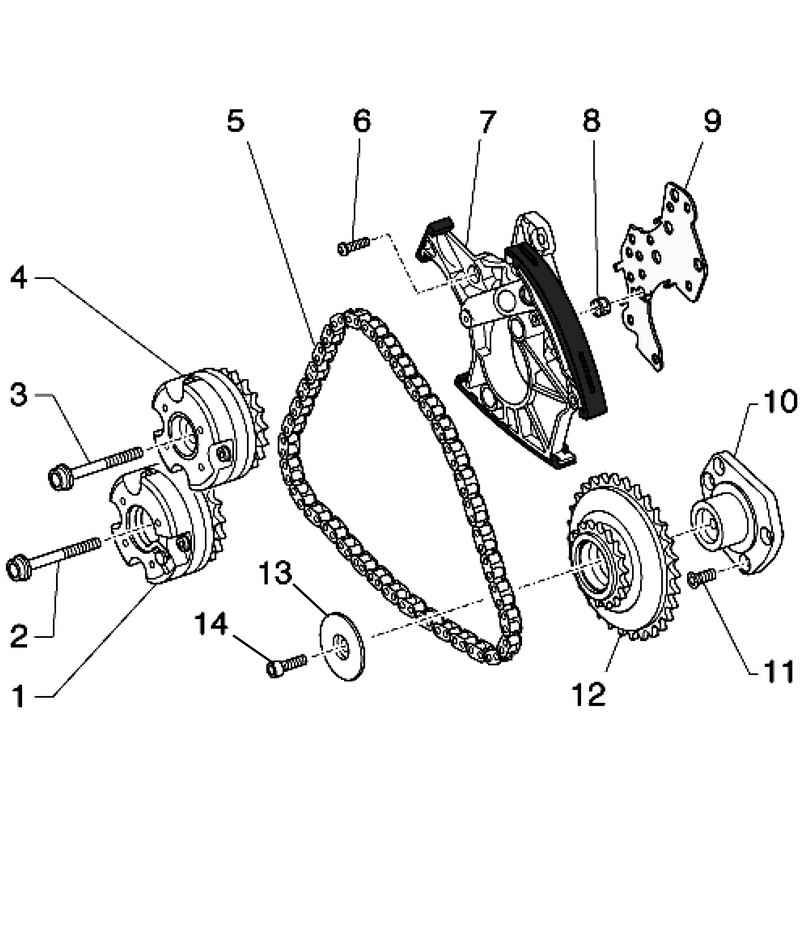

Рис. 2.343. Левый цепной привод распредвалов: 1 – фазовращатель выпускного распредвала; 2 – болт распредвала; 3 – болт распредвала; 4 – фазовращатель впускного распредвала; 5 – левый цепной привод распредвалов; 6 – болт 9 Н·м; 7 – натяжитель левого цепного привода распредвалов; 8 – сетчатый масляный фильтр; 9 – прокладка; 10 – кронштейн звездочки цепного привода; 11 – болт 8 Н·м + довернуть на +45° (1/8 об.); 12 – звездочка левого цепного привода распредвалов; 13 – регулировочная шайба звездочки цепного привода; 14 – болт 6 Н·м + довернуть на +60° (1/6 об.)
|
|
|

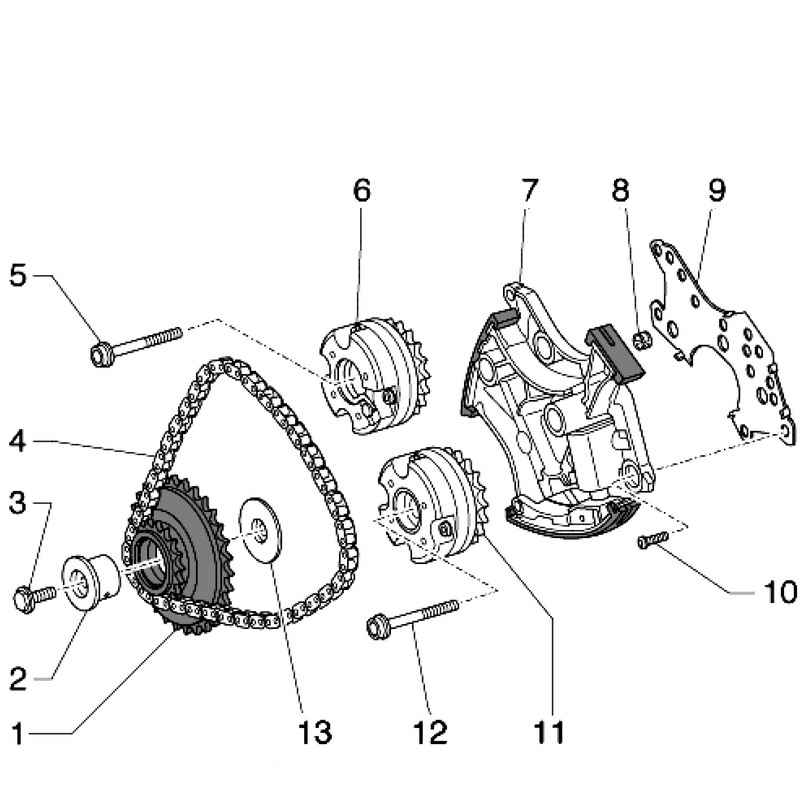

Рис. 2.344. Правый цепной привод распредвалов: 1 – звездочка правого цепного привода распредвалов; 2 – кронштейн звездочки цепного привода; 3 – болт 30 Н·м + довернуть на +90° (1/4 об.); 4 – правый цепной привод распредвалов; 5 – болт распредвала; 6 – фазовращатель впускного распредвала; 7 – натяжитель правого цепного привода распредвалов; 8 – сетчатый масляный фильтр; 9 – прокладка; 10 – болт 9 Н·м; 11 – фазовращатель выпускного распредвала; 12 – болт распредвала; 13 – регулировочная шайба звездочки цепного привода
|
|
ПРИМЕЧАНИЕ
Коленчатый и распределительный валы можно проворачивать только при полностью установленном цепном приводе. В противном случае клапаны могут упереться в поршни – опасность повреждения клапанов/ днищ поршней.
|
|
ПРИМЕЧАНИЕ
Отметьте перед снятием приводной цепи распредвалов направление вращения краской. Изменение направления хода ранее эксплуатировавшейся цепи может привести к ее повреждению.
|
|
|
|
