2.8.16. Шатунно-поршневая группа

Компоненты поршня и шатуна

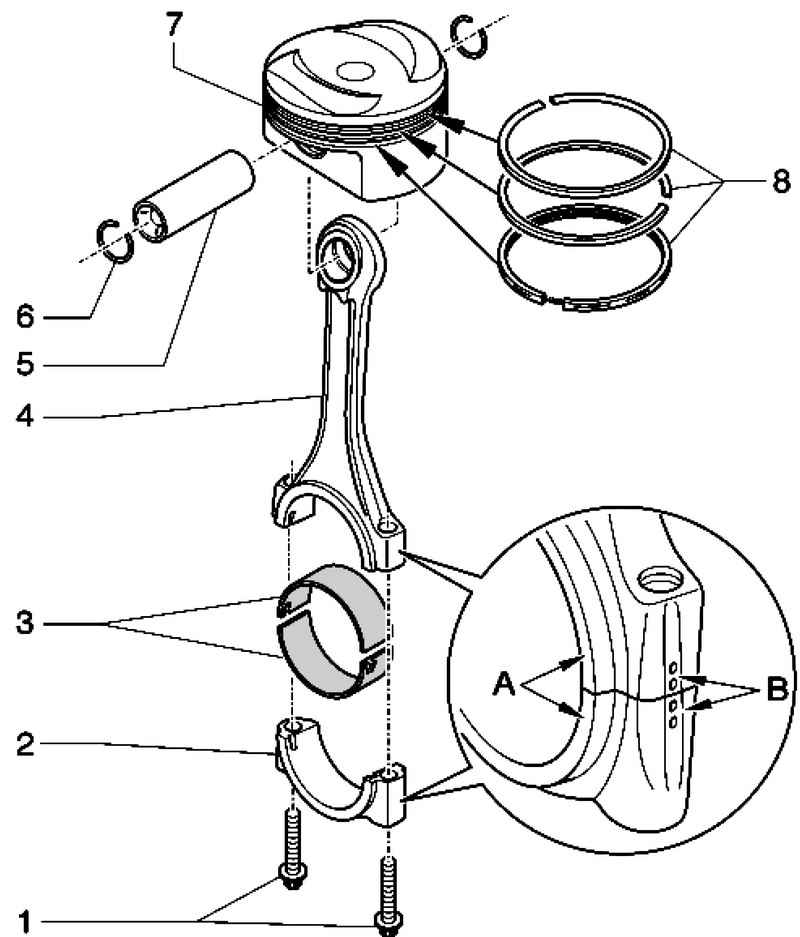

Рис. 2.374. Компоненты поршня и шатуна: 1 – болт крепления крышки шатуна – 30 Н·м + довернуть на +90° (1/4 об.); 2 – крышка шатуна; 3 – вкладыш подшипника; 4 – шатун; 5 – поршневой палец; 6 – стопорное кольцо; 7 – поршень; 8 – поршневые кольца



Проверка теплового зазора поршневых колец

Проверка теплового зазора поршневого кольца

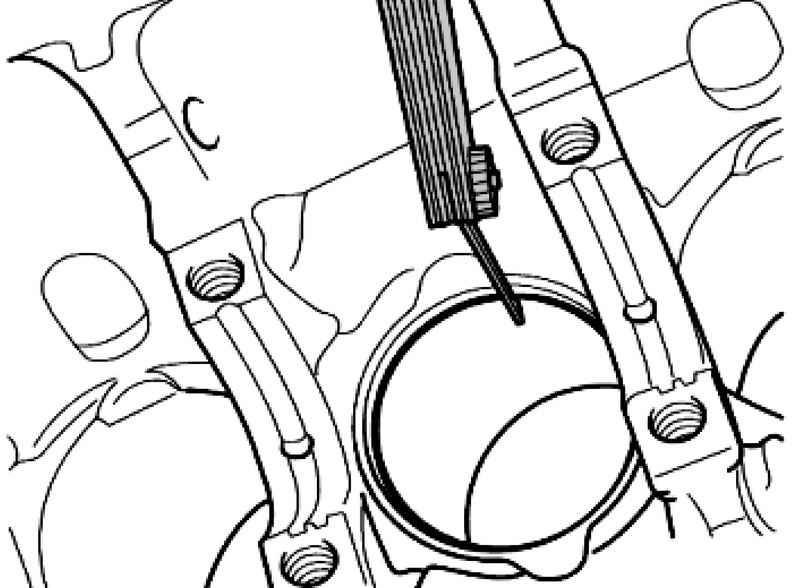

Рис. 2.133. Проверка теплового зазора поршневого кольца


Вставляйте кольцо сверху, под прямым углом к стенке цилиндра, до нижнего отверстия цилиндра, на расстоянии около 15 мм от его края. Для этого используйте поршень без колец (рис. 2.133).


Проверка зазора поршневых колец по высоте

Проверка зазора поршневых колец по высоте
Рис. 2.375. Проверка зазора поршневых колец по высоте


Перед проверкой очистите кольцевую канавку поршня (рис. 2.375).


Проверка поршней
Измерьте с помощью микрометра для наружных измерений 75–100 мм примерно в 10 мм от нижнего края, под прямым углом к оси поршневого пальца.
Максимальное отклонение от номинального размера: 0,04 мм

Проверка диаметра цилиндра
С помощью прецизионного нутромера 50–100 мм измерьте в 3 местах крест-накрест в поперечном направлении А и продольном направлении В

Схема проверки диаметра цилиндра
Рис. 2.135. Схема проверки диаметра цилиндра

Максимальное отклонение от номинального размера: 0,08 мм

Положение установки и сочетаемость поршень/ цилиндр

Метки на днище поршня

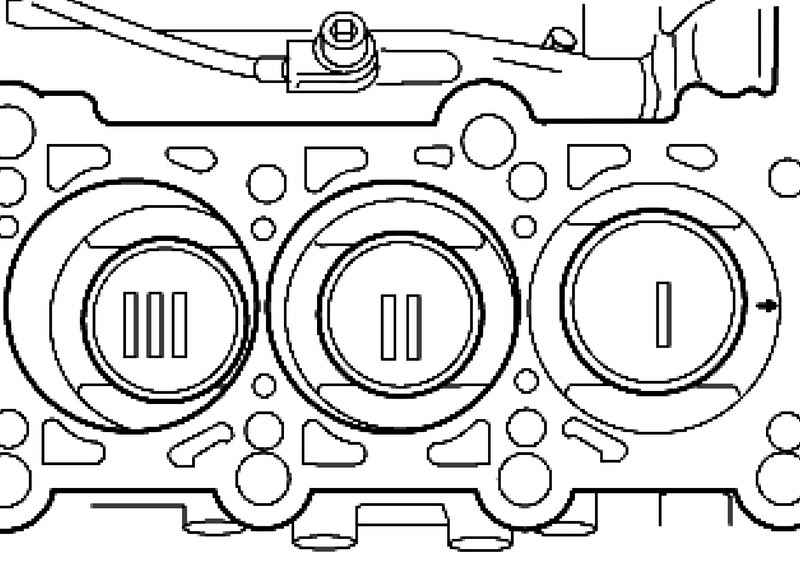

Рис. 2.376. Метки на днище поршня


Пометьте установочное положение и принадлежность к цилиндру мелом или водостойким фломастером на днище поршня (рис. 2.376).

ПРИМЕЧАНИЕ
Не используйте кернер или чертилку, чтобы не повредить покрытие днища поршня.

Установочное положение: стрелка на днище поршня указывает в сторону ременных шкивов.

Установочные метки на шатунах

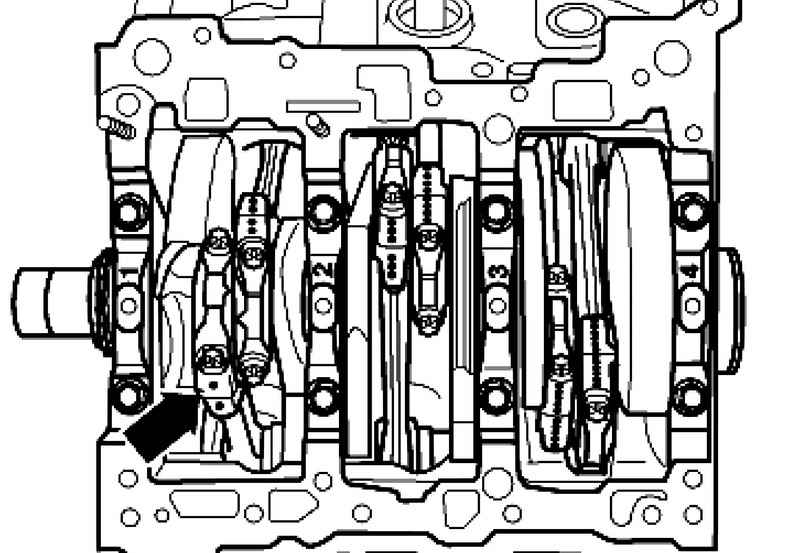

Рис. 2.377. Установочные метки на шатунах


Пометьте шатуны (рис. 2.377).

ПРИМЕЧАНИЕ
Шатуны заменяйте только комплектом.
Шатунные подшипники местами не меняйте.
Перед снятием пометьте краской шатуны и шатунные крышки по отношению друг к другу и к цилиндру.

Установочное положение шатунов

Направление мысков на отшлифованных поверхностях пар шатунов

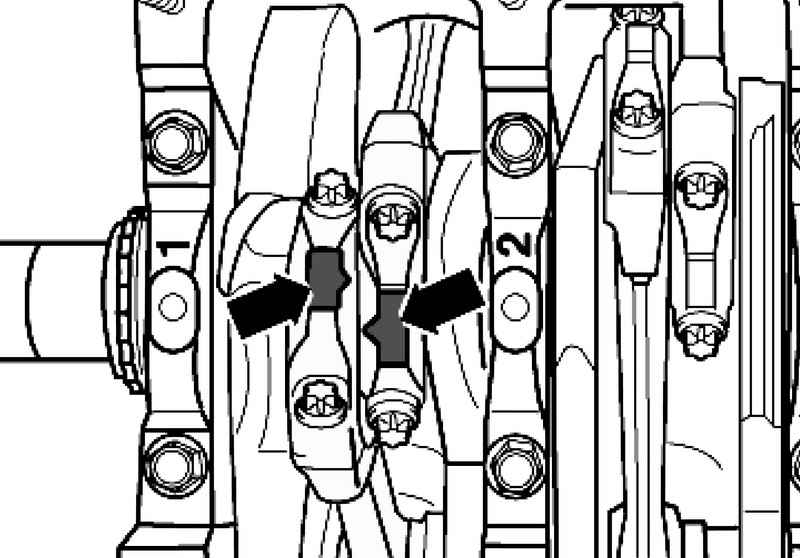

Рис. 2.378. Направление мысков на отшлифованных поверхностях пар шатунов


Мыски на отшлифованных поверхностях пар шатунов 1 и 2, 3 и 4. а также 5 и 6 должен быть обращены друг на друга (рис. 2.378).

Размеры поршней и цилиндров
* Размеры с покрытием (толщина 0,02 мм). Покрытие изнашивается.
