2.8.7. Снятие и установка ведомого диска (автомобили с АКПП)

Снятие
Снимите АКПП.

Установка фиксатора на ведомый диск

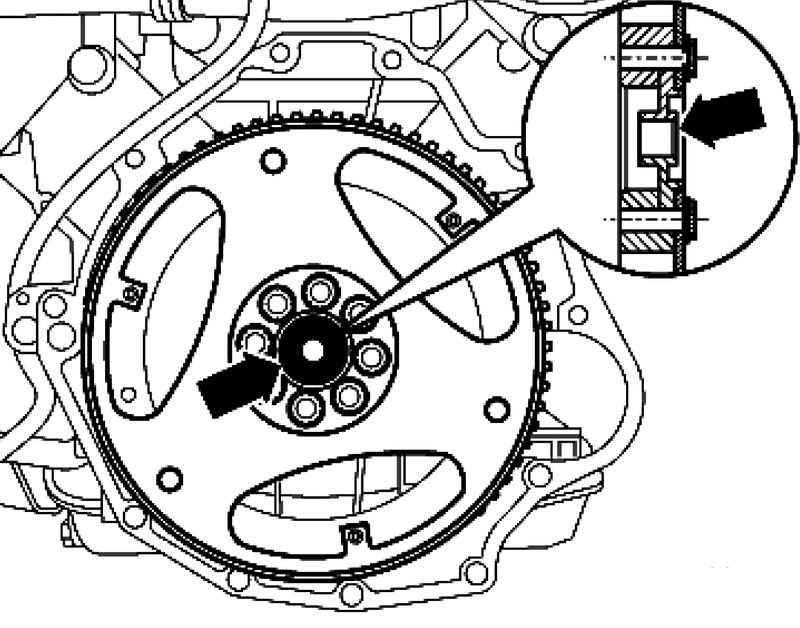

Рис. 2.316. Установка фиксатора на ведомый диск


Используйте фиксатор для откручивания болтов (рис. 2.316).
Пометьте положение ведомого диска сцепления по отношению к двигателю.
Открутите ведомый диск сцепления.
Извлеките подложенную под него центрирующую шайбу.

Установка
Установка осуществляется в обратной последовательности.

Установка ведомого диска
Рис. 2.317. Установка ведомого диска


Установите ведомый диск сцепления с центрирующей шайбой и регулировочной пластиной (рис. 2.317).
Для крепления используйте новые болты.
Переставьте фиксатор для затяжки болтов.
Установите АКПП.

Момент затяжки
Ведомый диск сцепления к коленчатому валу:
– длина болтов 22,5 мм* – 60 +90°**
– длина болтов 35,0 мм* – 60 Н·м +180°***
– длина болтов 43,0 мм* – 60 Н·м +180°***
* Замените болты.
** 90° соответствуют четверти оборота.
*** 180° соответствуют половине оборота.
