3.2.2. Шестиступенчатая коробка передач 01E / 0A1 (передний привод)

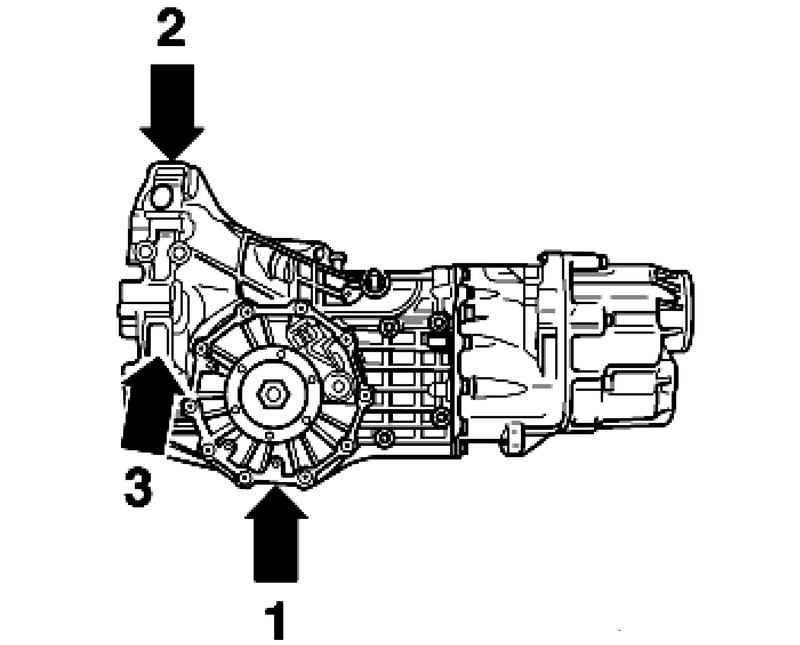

Рис. 3.41. Маркировка КПП 0A1

6-скоростная коробка передач 01E/ 0A1, передний привод, устанавливается с различными двигателями на Audi A4 с 2001. Буквенный код и серийный номер 1 и 2.

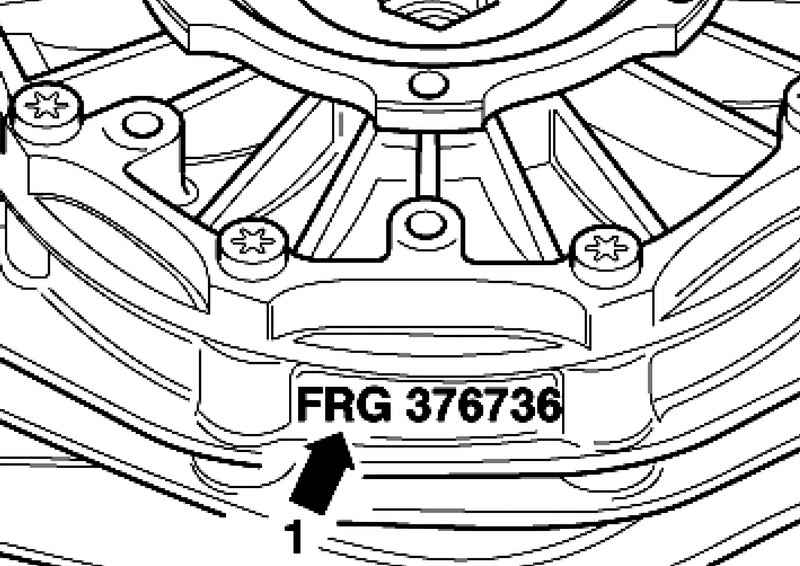

Рис. 3.42. Буквенный код и серийный номер коробки передач 1

FRG – буквенный код.

376736 – серийный номер коробки передач.

ПРИМЕЧАНИЕ Буквенный код коробки передач приведен также в носителях данных автомобиля.

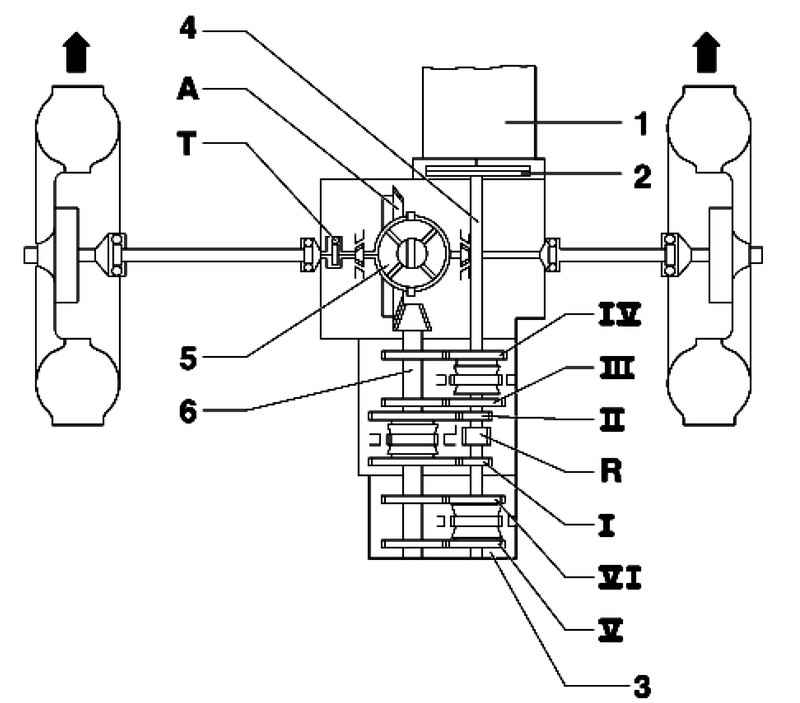

Рис. 3.44. Схема работы 6-ступенчатой механической КПП 01E: 1 – двигатель; 2 – сцепление; 3 – механическая коробка передач; 4 – приводной вал (главный вал); 5 – дифференциал; 6 – вторичный вал; I – 1. передача; II – 2. передача; III – 3. передача; IV – 4. передача; V – 5. передача; VI – 6. передача; R – задний ход; A – главная передача; T – электронный привод спидометра

ПРИМЕЧАНИЕ Стрелка на рисунке указывают в направлении движения автомобиля.
