3.3.10. Снятие и установка блокиратора

ПРИМЕЧАНИЕ
Нельзя переламывать блокиратор.

Снятие
Отсоедините от АКБ провод массы.
Снимите вещевой отсек со стороны водителя.
Снимите накладку рулевой колонки.
Снимите модуль управления кондиционера.
Снимите пепельницу средней консоли.
Снимите панель привода включения передач.
Поверните ключ зажигания в положение («зажигание включено»).
Переведите селектор АКПП в положение «P».

Снятие блокиратора

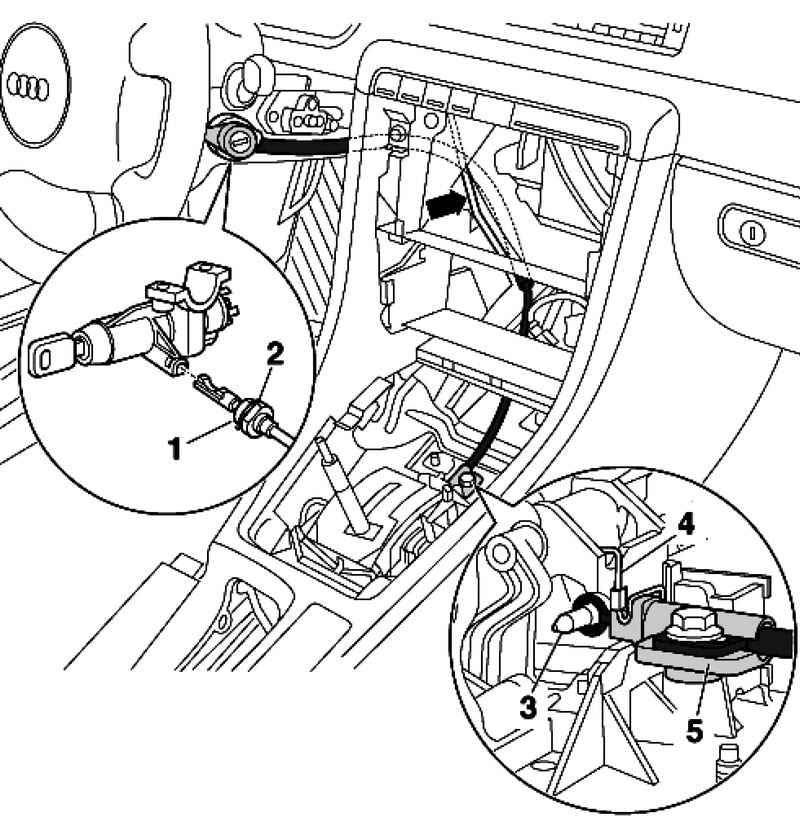

Рис. 3.105. Снятие блокиратора: 1 – блокиратор


Разблокируйте предохранительную скобу 2 стопорного бугеля и вытащите блокиратор 1 из выключателя зажигания (рис. 3.105).
Приподнимите предохранительную пружину 4 блокиратора и снимите в сторону опору блокиратора 5 привода включения передач и достаньте проушину блокиратора (рис. 3.105).

Установка
Установка осуществляется в обратной последовательности.
Не переламывая, проложите блокиратор за стойкой панели приборов.
Поверните ключ зажигания в положение («зажигание включено»).
Вставьте блокиратор 1 в выключатель зажигания.
Проверьте фиксацию стопорного бугеля 2.
Переключите выключатель зажигания в положение стопора («зажигание выключено»).
Проверьте нахождение селектора АКПП в положении «P».
Вставьте проушину блокиратора в палец 3 (рис. 3.105).
Немного приподнимите предохранительную пружину 4.
Справа вставьте опору блокиратора 5 в привод включения передач, чтобы зафиксировать предохранительную пружину 4 (рис. 3.105).
Отрегулируйте блокиратор.
Соблюдайте меры предосторожности после присоединения АКБ.
