3.3.8. Снятие и установка рукоятки селектора АКПП

ПРИМЕЧАНИЕ
Смажте опорные участки и поверхности скольжения поликарбамидной смазкой.

Снятие
Переведите селектор АКПП в положение «D».

Выдвигание кнопки из рукоятки селектора АКПП
Рис. 3.103. Выдвигание кнопки из рукоятки селектора АКПП


Поверните втулку 1 влево и задвиньте ее вниз до упора (рис. 3.103).

Рукоятка селектора АКПП

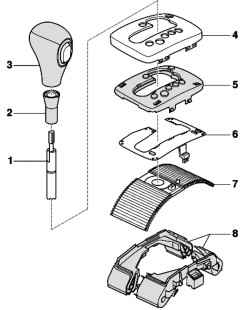

Рис. 3.102. Рукоятка селектора АКПП: 1 – селектор АКПП; 2 – шток селектора АКПП; 3 – рукоятка селектора АКПП; 4 – панель; 5 – вставка с символами; 6 – печатная плата; 7 – жалюзи; 8 – направляющая жалюзей



Осторожно выдвиньте кнопку 2 из рукоятки селектора АКПП 3 ровно настолько, чтобы было возможно вставить кабельный хомут между кнопкой и рукояткой (рис. 3.103).

ПРИМЕЧАНИЕ
Ни в коем случае не вытаскивайте кнопку дальше, это может привести к повреждению рукоятки селектора.

Зафиксируйте кнопку в вытянутом положении кабельным хомутом, как показано на рисунке.
Снимите рукоятку селектора АКПП по направлению вверх.

Установка
Установка осуществляется в обратной последовательности.
Переведите селектор АКПП в положение «D».

ПРИМЕЧАНИЕ
Для снятия рукоятки селектора АКПП 3 кнопка 2 должна быть выдвинута до упора и должна быть зафиксирована кабельным хомутом или монтажным инструментом из комплекта поставки новой рукоятки (рис. 3.103).
Если кнопка по недосмотру не была зафиксирована, то ее нельзя вытягивать из рукоятки селектора АКПП при помощи механических инструментов. Вытолкните кнопку сжатым воздухом, используя для этого продувочный пистолет.

Полностью наденьте рукоятку 3 на селектор АКПП – кнопка 2 обращена к водителю. Рукоятка должна при этом войти в кольцевой паз селектора.
Снимите кабельный хомут или другой монтажный инструмент, при этом привод кнопки заходит в вертикальный паз селектора АКПП. При необходимости вдавите кнопку в рукоятку селектора АКПП.
Вытяните втулку 1 вверх и зафиксируйте ее поворотом вправо.
