3.4.5. Сборка трипоидного шарнира AAR 2600i или 3300i

Установите новый защитный чехол шарнира на приводной вал.

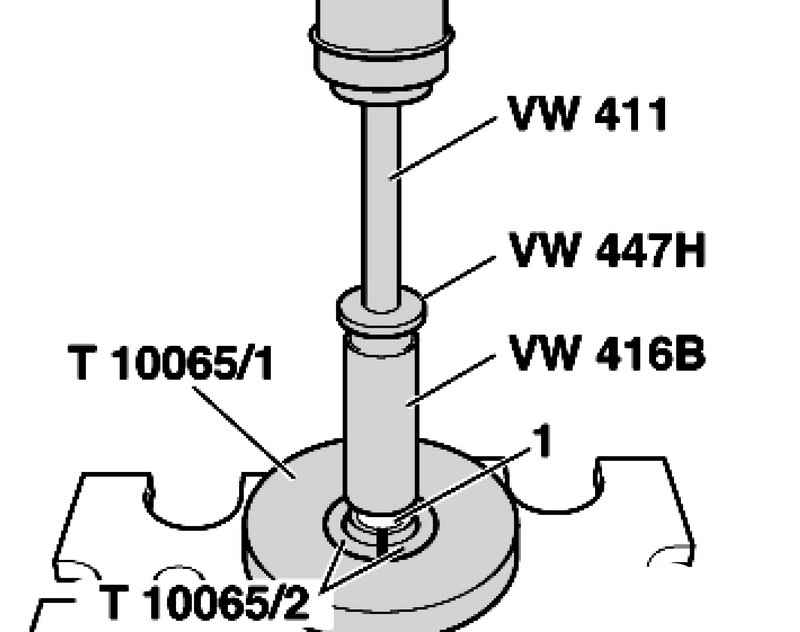

Рис. 3.131. Напрессовка стопорного кольца

Напрессуйте стопорное кольцо 1 до середины зубьев (рис. 3.131).

Рис. 3.132. Установка сборочного инструмента

Используйте представленные на рисунке 3.132 специальные инструменты.

Вместо сборочного приспособления T10065/ 2 необходимо, в зависимости от исполнения приводного вала, использовать T10065/ 3.

Напрессуйте звездочку на приводной вал

Фаска на звездочке обращена к приводному валу, она служит для удобства сборки.

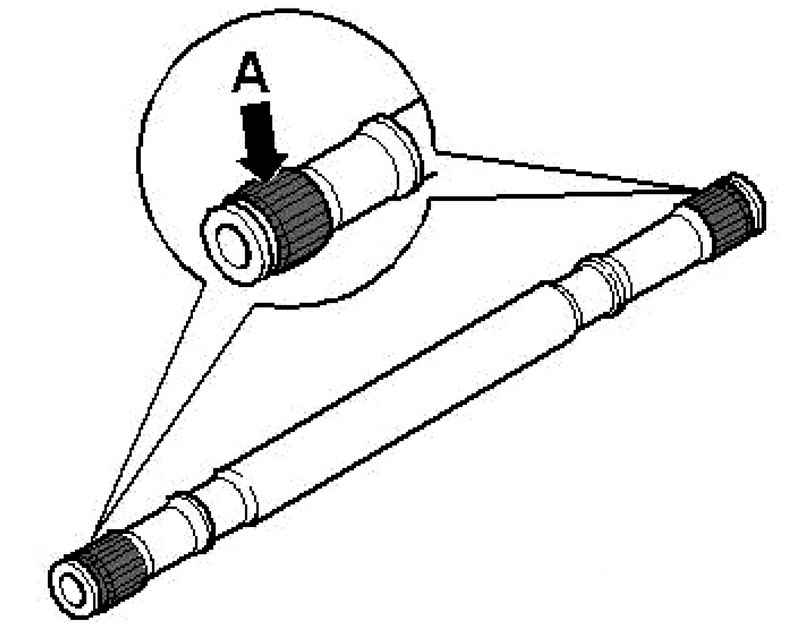

Перед монтажем шарнира или звездочки трипоидного шарнира зубья А

Рис. 3.111. Фаска на звездочке шарнира «Трипод»

необходимо покрыть тонким слоем смазки, используемой для шарнира (рис. 3.111).

Установите звездочку трипоидного шарнира на вал в соответствии с отметкой и насадите до упора.

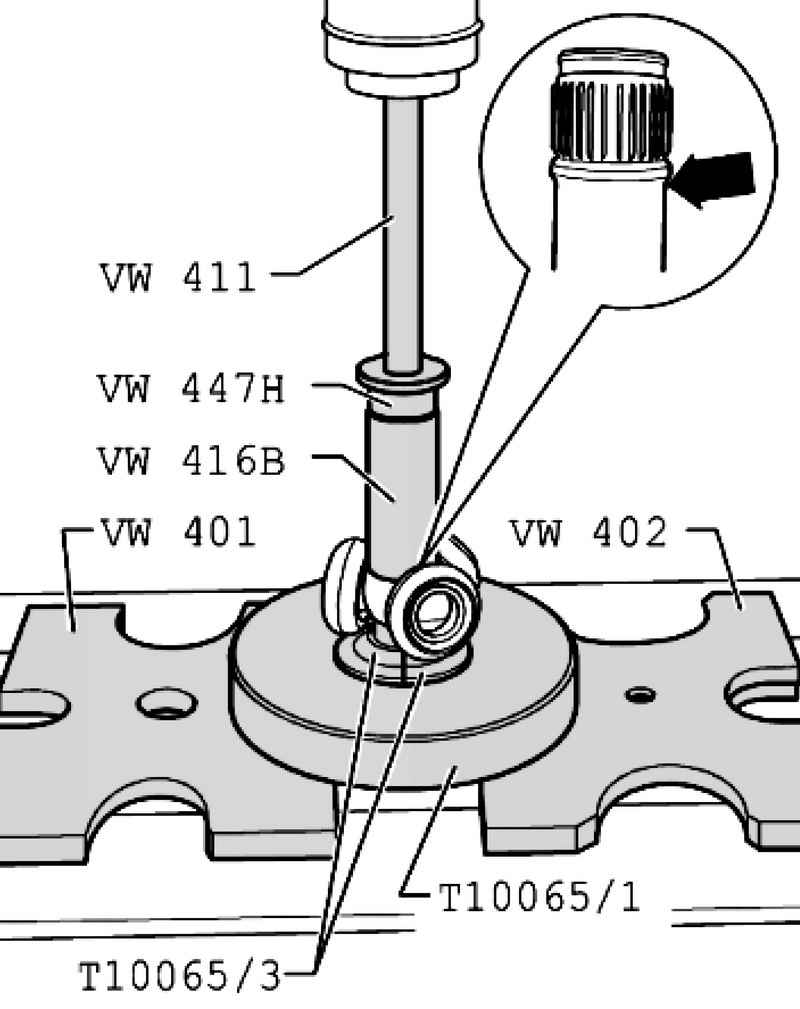

Рис. 3.133. Установка звездочки трипоидного шарнира на вал

Представленный рисунок 3.133 касается только приводный валов, имеющих конус на конце.

Используйте представленные на рисунке специальные инструменты.

Специальный инструмент T10065/ 2 нельзя упирать в тело качения

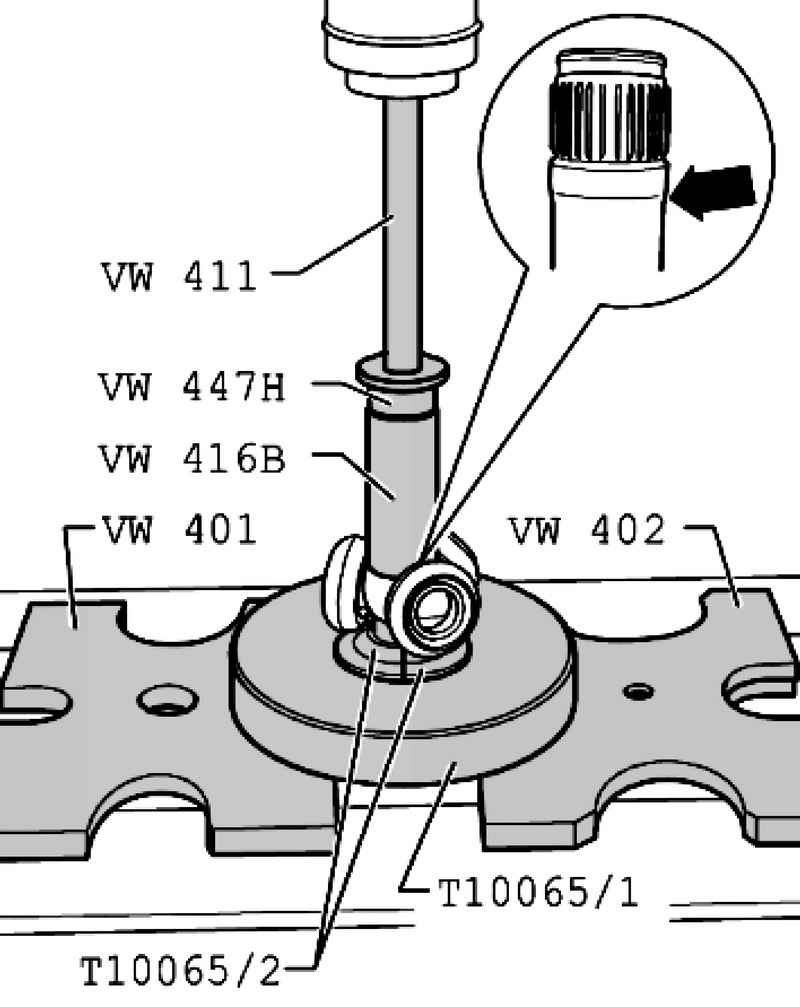

Рис. 3.134. Установка звездочки трипоидного шарнира на вал

Представленный рисунок 3.134 касается только приводных валов, имеющих цилиндрический конец.

Используйте представленные на рисунке специальные инструменты.

Напрессуйте звездочку трипоидного шарнира на приводной вал

Замочное кольцо должно зафиксироваться со слышимым щелчком, звездочка должна прилегать к замочному кольцу без зазора.

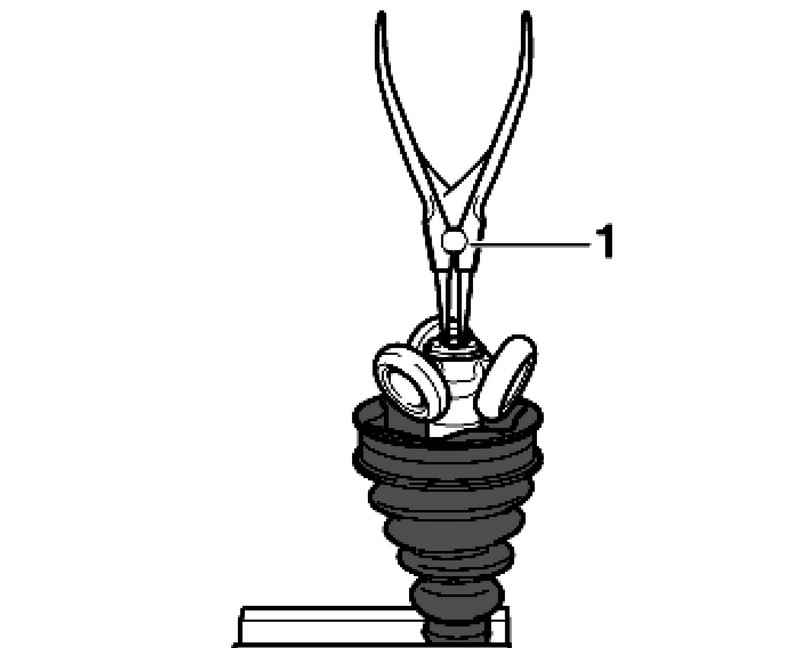

Рис. 3.135. Установка стопорного кольца: 1 – клещи (обычные)

Введите с задней стороны шарнира «Трипод» 70 г смазки для приводных валов из ремонтного комплекта.

Слегка смажте тело качения

Следите, чтобы тела качения не перекашивались.

С помощью пластмассового молотка насадите элемент шарнира на звездочку трипоидного шарнира.

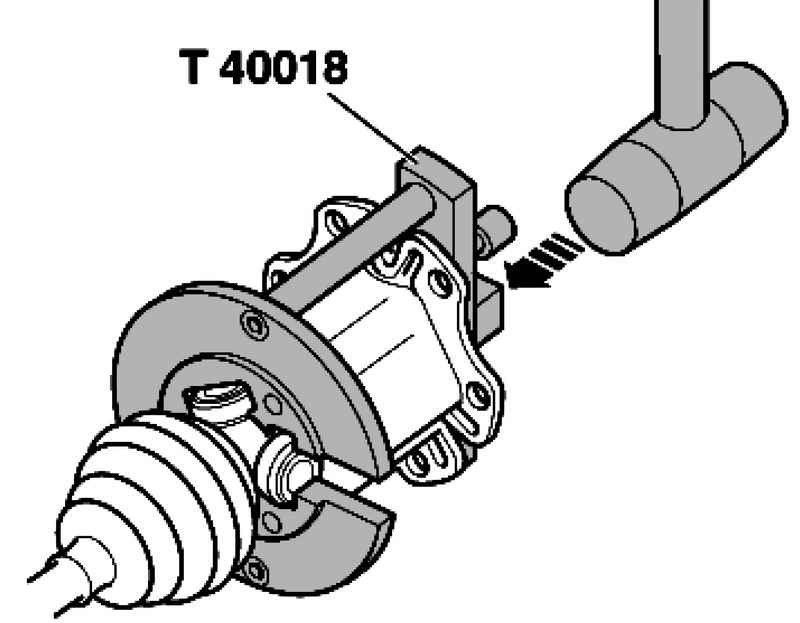

Рис. 3.136. Установка элемента шарнира на звездочку трипоидного шарнира

На рисунке 3.136 показан сборочный инструмент для приводного вала AAR 3300i.

Оставшуюся смазку загоните в пыльник шарнира.

Следите за правильным положением пыльника на элементе шарнира.

Защитный чехол должен быть установлен в канавке по периметру корпуса шарнира

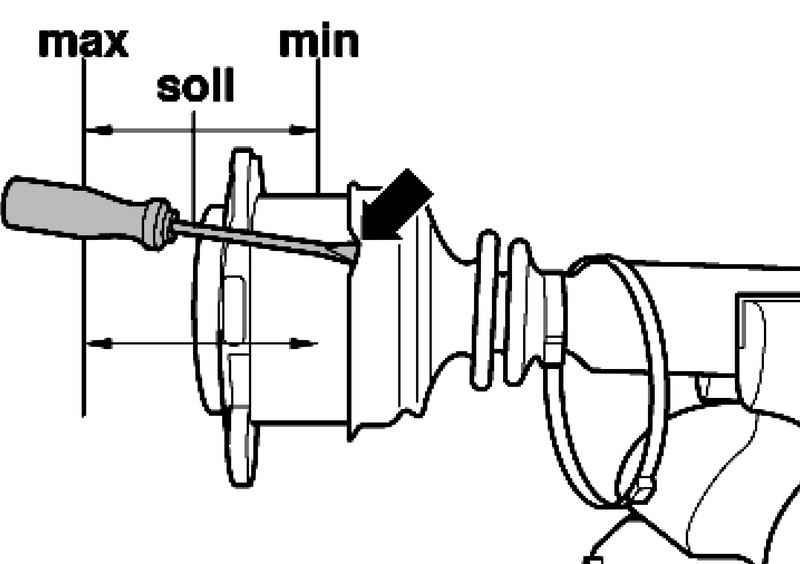

Рис. 3.137. Положение элемента шарнира при установке

Установите элемент шарнира в среднем положении. См. мин./макс. положение (рис. 3.137).

ПРИМЕЧАНИЕ При установке обоймы шарнира в среднее положение выпустите воздух из чехла шарнира, например, при помощи отвертки.

Установите хомут.

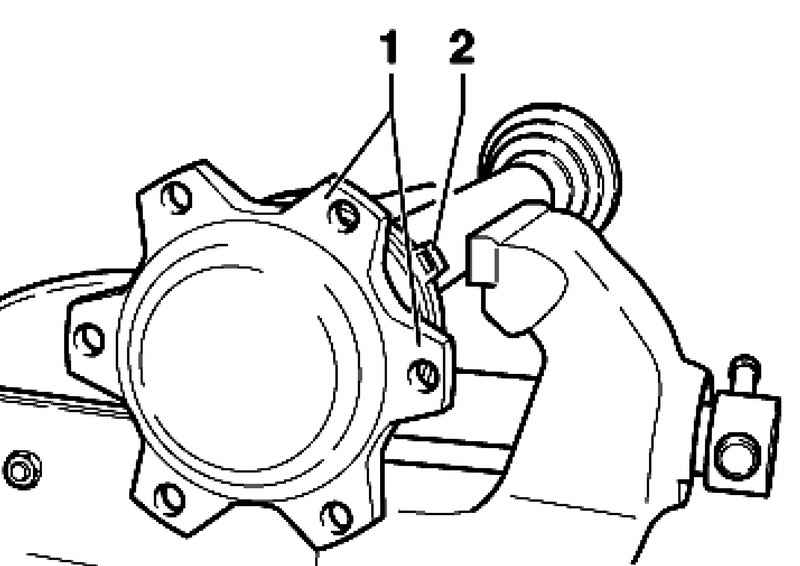

Рис. 3.138. Установочное положение хомута

ПРИМЕЧАНИЕ Чтобы было легче установить винты с внутренним зубчатым венцом в головке при монтаже приводного вала, необходимо, чтобы проушина 2 хомута находилась между выступами (у выреза) фланца 1 обоймы шарнира (рис. 3.138).

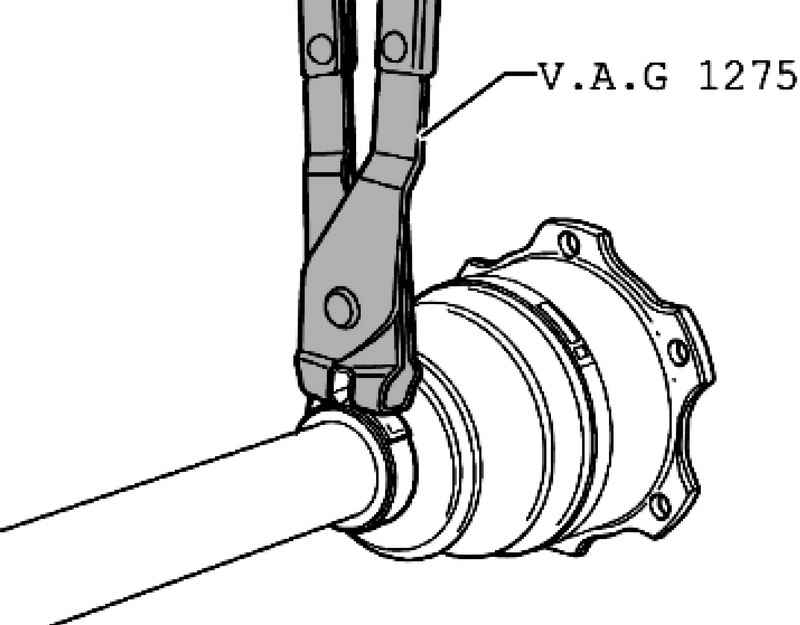

Рис. 3.139. Закрепление малого хомута

Малый хомут закрепите при помощи клещей (рис. 3.139).
