4.2.7. Передняя амортизационная стойка

Передняя амортизационная стойка

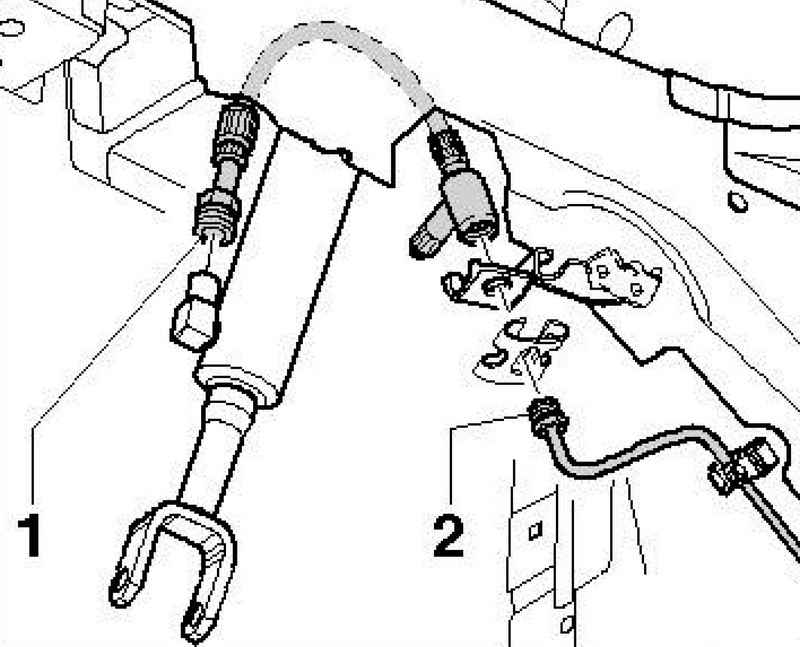

Рис. 4.40. Передняя амортизационная стойка



ПРИМЕЧАНИЕ
При закручиваниия поз. 2 следите за правильным положением фиксирующей защелки в креплении.
1 Момент затяжки: 19 Н·м.
2 Момент затяжки: 19 Н·м.

Задний амортизатор

Задний амортизатор

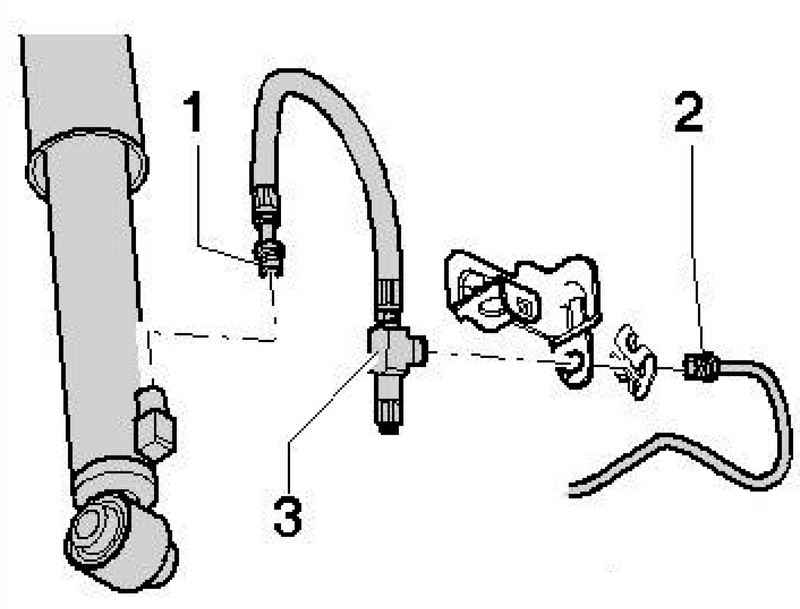

Рис. 4.41. Задний амортизатор



ПРИМЕЧАНИЕ
При закручиваниия поз. 2 следите за правильным положением фиксирующей защелки в креплении.

При затяжке поз. 2 необходимо удерживать присоединяемый блок 3.
1 Момент затяжки: 19 Н·м
2 Момент затяжки: 19 Н·м
